泰科TE 2307206-2连接器中文手册_现货采购_配套型号指南
泰科2307206-2是一款单孔位（1行1位）的母端子护套型连接器，专为线对线连接设计。其淡黄色壳体采用电缆安装方式（自由悬挂），支持压接线缆端接，且具备可密封特性，确保在-40至125°C的宽温域环境中稳定工作。该连接器符合键控代码B规范，内置连接器位置保证（CPC）结构以提升插拔可靠性，无屏蔽功能，适用于工业及汽车电子等需高稳定性电气连接的场景，体现泰科在工业组件领域的专业性能保障。
一、2307206-2中文手册
| 分类 | 详情 |
|---|---|

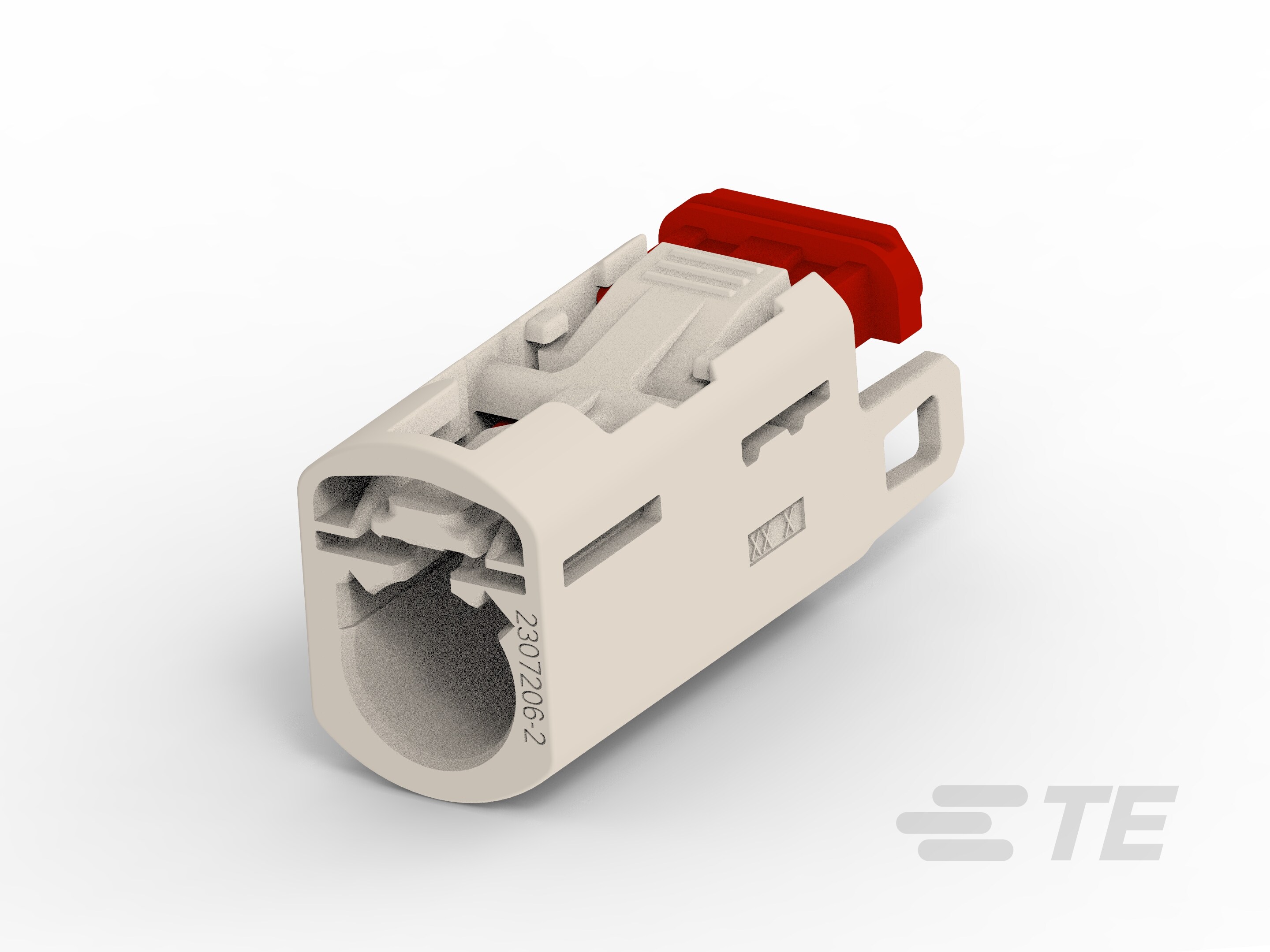

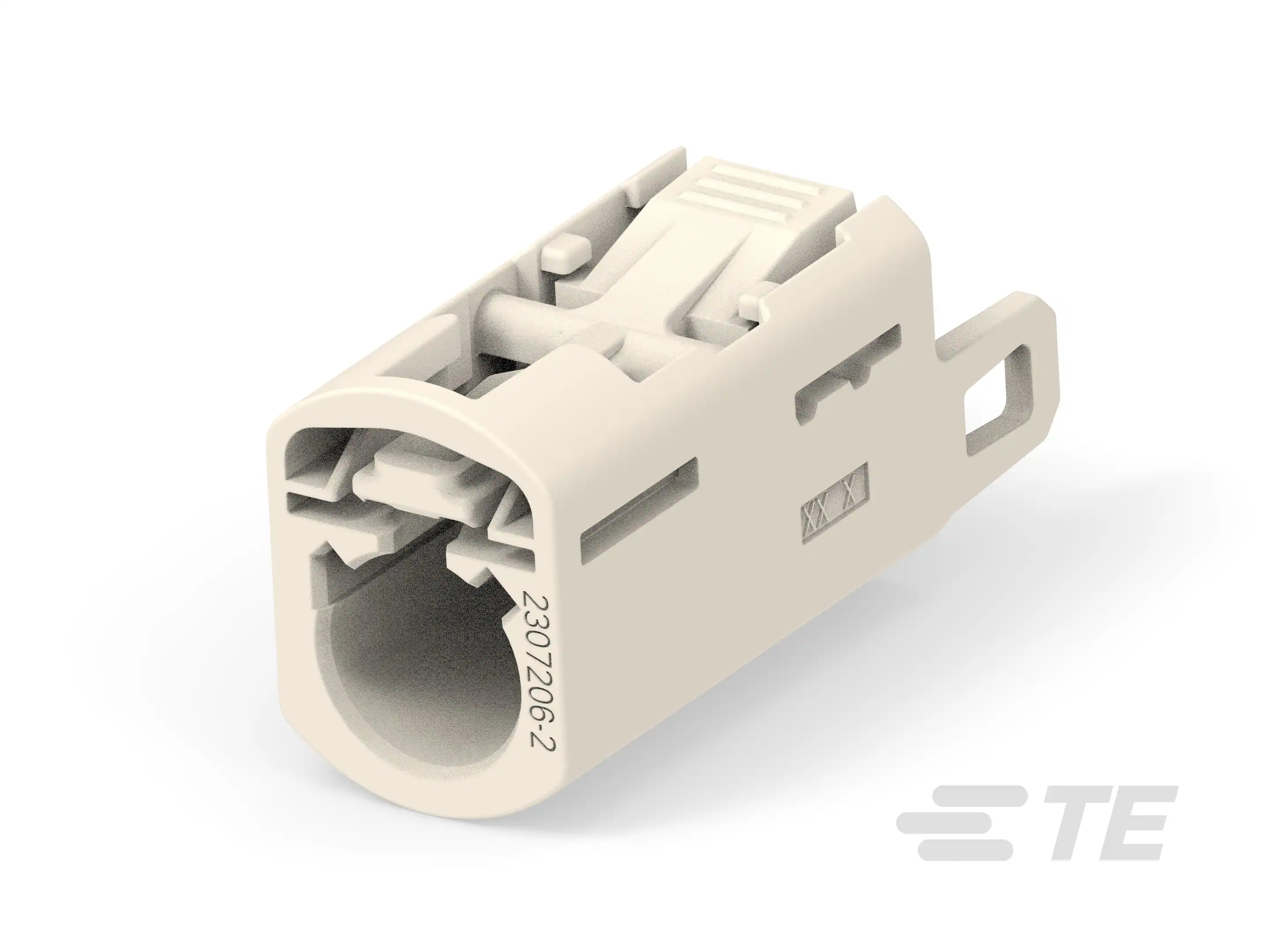

| 产品图 |
|
| 产品型号 | 2307206-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 连接器和键控代码 | B |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡黄色 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2307206-2现货 |
| 原厂手册 | 2307206-2数据手册.PDF |
二、2307206-2配套型号

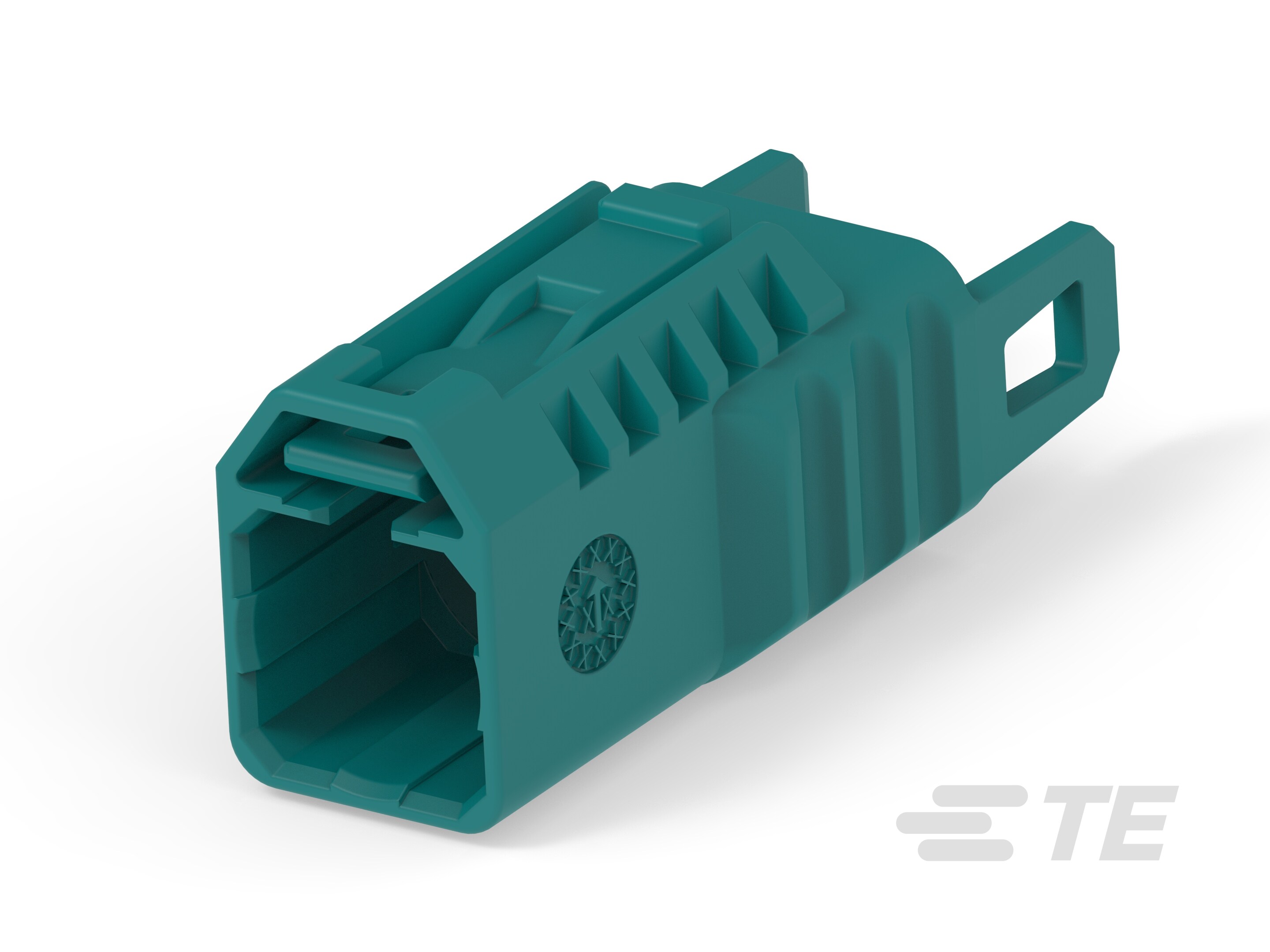

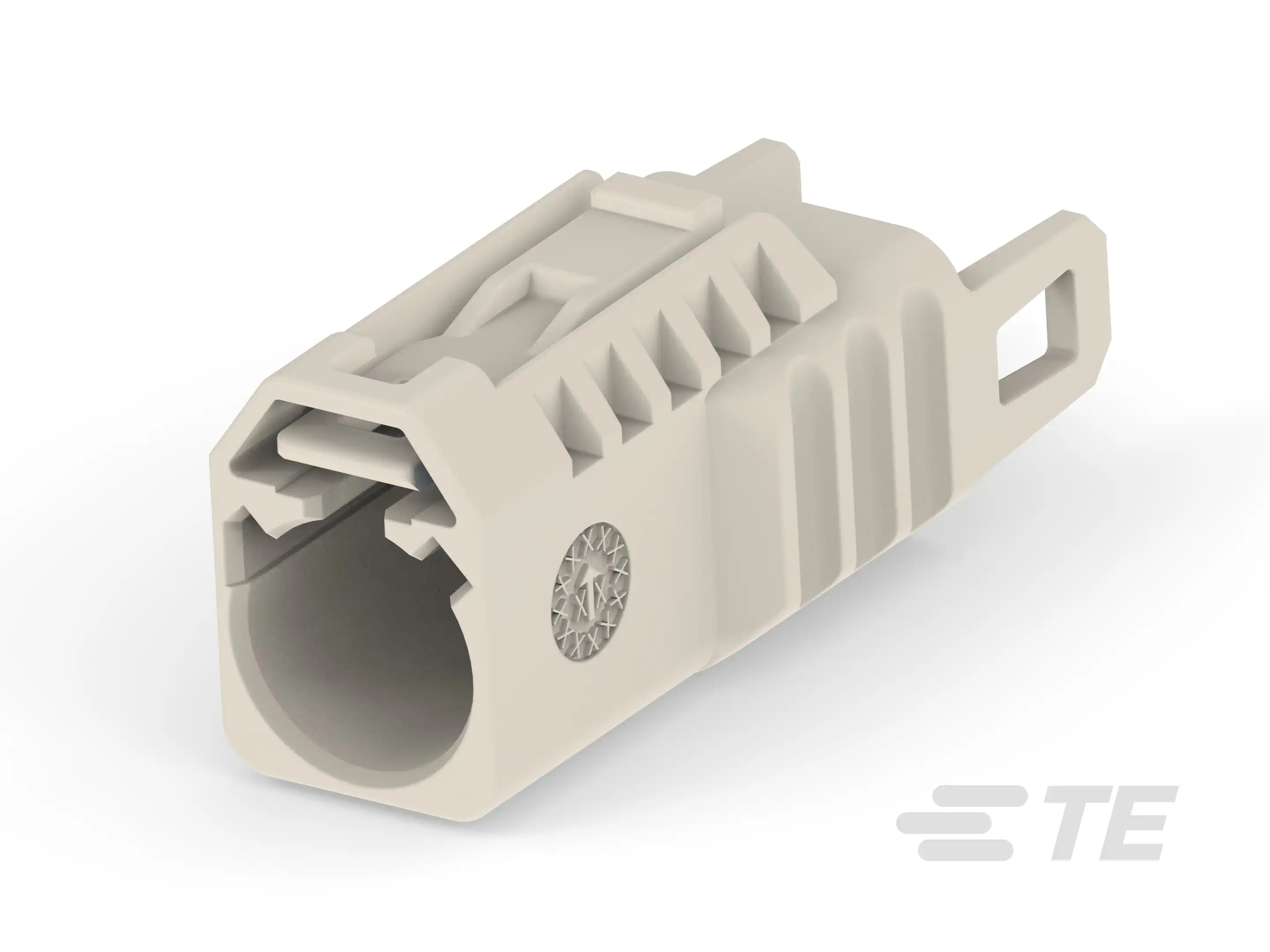

| 配套型号 | 产品图 |
|---|---|
| 2380551-2 |
 |
| 2-2380551-0 |
 |
| 2307383-2 |
 |
| 更多配套型号查询 | 2307206-2配套型号大全 |
三、2307206-2适用领域
泰科2307206-2连接器凭借其卓越的耐用性、高防护性能及精准连接机制，广泛应用于以下领域：
1. 工业自动化与过程控制：工作温度范围-40°C至125°C适应高低温环境，可密封设计有效抵御粉尘、油污侵袭，压接端接确保在工厂、机床等高振动场景下传感器信号与控制链路的长期稳定传输。
2. 汽车电子与车载系统：键控代码B防止误插配合电缆安装自由悬挂特性，精准实现线束接口与ECU模块的可靠连接，支持车辆在苛刻工况下的安全信号传递。
3. 可再生能源设备：可密封防护设计抵御户外风沙、雨水侵蚀，自由悬挂安装适应紧凑空间布局，淡黄色外壳便于太阳能逆变器、风力发电机组等设备快速识别与维护。
4. 医疗仪器与诊断设备：防尘防水性能规避液体渗入风险，可维修结构简化消毒流程，适用于医疗设备内部布线与便携式器械的可靠连接，保障信号完整性。
5. 通信设备与数据传输：线到线连接方式优化信号传输路径，单行单位布局平衡紧凑性与抗干扰能力，支持路由器、基站等设备的内部连接，实现高速数据高效传递。
该连接器通过键控锁定、应力消除设计及宽广耐温范围，确保恶劣环境下的稳定连接，淡黄色外壳增强工业操作中的可视性识别。
四、2307206-2常见问题与解决方案
泰科2307206-2连接器常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定支撑点，在振动或外力作用下易导致连接器移位或脱落。
方案：添加应力消除附件，如卡扣或绑带，确保电缆受力均匀分布；或设计额外支撑结构分散机械应力，提升安装稳定性。
2. 密封性不足
问题：连接器依赖密封设计实现防护，若密封面未贴合严密或环境湿度过高（如大于80%RH），可能导致污染物或水分渗入。
方案：定期清洁密封面以维持贴合性；使用兼容硅胶密封圈增强防水性能；控制环境湿度在推荐范围内（建议≤80%RH）。
3. 端子接触不良
问题：压接端接过程中操作不当（如公差超出±0.2~0.5mm）或端子氧化，引发接触电阻升高、数据传输中断。
方案：严格按照压接规范操作，使用专用工具清洁端子氧化层；必要时更换端子以确保可靠电气连接。
4. 外壳变形或腐蚀
问题：外壳在高温环境（接近125°C上限）或暴露于腐蚀性液体（如强酸/碱）时，易发生变形或材料降解。
方案：避免应用在极端温度或腐蚀性场景；高温条件下建议更换为金属外壳替代型号；定期检查外壳完整性和耐候性。
5. 键控错位或对准偏差
问题：键控代码B未与公端精确匹配时，可能导致端子错位、连接不稳定或插入力异常。
方案：安装前严格核对键控代码与端子排列顺序；使用对准工具辅助定位，确保连接器插拔过程中的精准对接。
