端子排短接片是什么型号螺丝?电气工程师详解选型规范与安装要点

在电气工程中，端子排短接片是什么型号螺丝是关乎系统安全的核心问题。螺丝型号需严格匹配端子电流等级、短接片结构及安装环境，错误选型易导致虚接发热或机械失效。接插世界网依据IEC 60947标准与行业实践，深度解析螺丝选型逻辑、扭矩规范及操作案例，为技术人员提供权威指南。

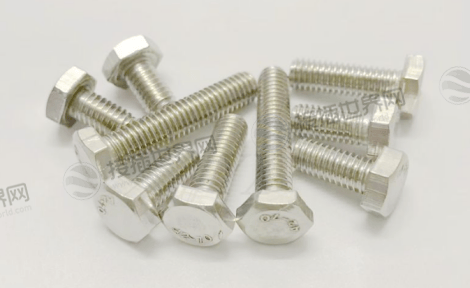

一、螺丝型号与端子排规格的对应关系

端子排短接片是什么型号螺丝的答案由电流承载能力与结构设计决定，主要分为三类：

1. M3螺丝(小电流场景)

适用端子：USK系列(6.3A)、UKJ-2.5M(24A)、JF5-1.5(17.5A)等。

技术参数：扭矩范围0.5~0.8Nm，剥线长度6~8mm，压线范围0.2~4mm²。

材质要求：镀锌钢或黄铜镀镍，防止氧化导致接触电阻升高。

2. M4螺丝(中高电流场景)

适用端子：UKJ-10/2×2(57A/690V)，截面支持16mm²。

技术参数：扭矩1.5~1.8Nm，剥线长度11mm，需搭配PA隔片(耐压2.5kV)防爬电。

3. M6螺丝(大电流场景)

适用端子：JF5-10(57A/660V)，支持10mm²导线。

技术参数：扭矩2.5Nm，压线范围4~10mm²，螺钉材质需铜或镀锡铜以降低电阻。

表：短接片螺丝选型对照表

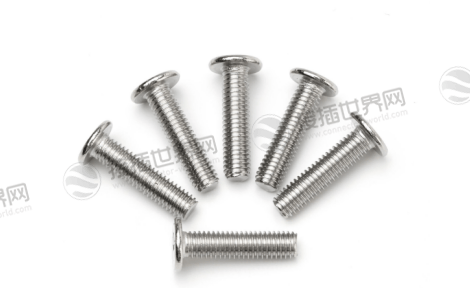

二、扭矩规范与安全操作铁律

(1)扭矩精度决定电气可靠性

低扭矩风险：未达下限(如M3螺丝<0.5Nm)导致虚接，接触电阻升高3倍，温升超130℃。

高扭矩风险：超过上限(如M6螺丝>2.5Nm)损伤螺纹，压线框变形引发永久性松动。

(2)四步安装法

1. 断电验压：拆除前用万用表验证无残余电压;

2. 清洁处理：无水乙醇擦拭螺丝孔与导电面，去除氧化层(禁用砂纸);

3. 精准锁紧：绝缘螺丝刀分两次拧紧(先70%扭矩，再100%)，确保压力均匀;

4. 通路检测：万用表测量接触电阻≤0.5Ω，母差不平衡电流<10mA。

三、操作误区与事故案例分析

(1)致命误区

误区1：混用不同材质螺丝

→ 案例：某变频柜用普通钢螺丝替代镀锡铜螺丝，氧化后电阻飙升，引发端子烧熔。

误区2：忽略环境适配性

→ 潮湿场景未选镀镍螺丝，冷凝水侵入导致铜绿增生，故障率提升50%。

(2)特殊场景应对

高频振动环境：选用带自锁功能的螺丝(如UKJ系列防松螺钉)，抗震性提升80%;

高温车间：螺丝材质需耐150℃(如JF5-10高温型)，避免绝缘材料软化失效。

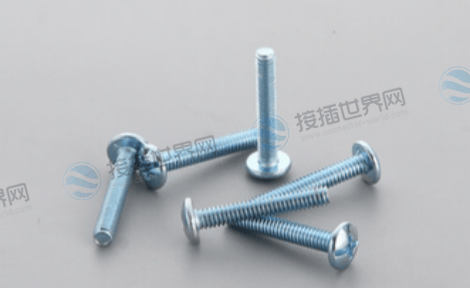

四、选型指南与维护规范

(1)选型三原则

1. 电流匹配：

≤24A选M3螺丝(如UKJ-2.5M)，≥57A必选M4/M6。

2. 结构适配：

双层端子排(如TBD-10)用加长螺杆，穿透隔片锁紧;

可裁剪短接片(URTK/S型)配专用导电螺丝。

3. 认证合规：

螺丝需通过UL、VDE认证(如PA66绝缘件阻燃等级V0)。

(2)周期性维护

月度检测：微欧计测量接触电阻，波动>10%立即更换螺丝;

年度保养：户外柜体螺丝涂抹抗氧化脂(如NO-OX-ID A级)，拆装寿命延长3倍。

端子排短接片是什么型号螺丝的答案，本质是电流、材料、环境三重参数的精准平衡：M3螺丝支撑弱电信号传输，M4/M6保障大电流主回路安全;扭矩精度(0.5~2.5Nm)与材质选择(镀镍/镀锡铜)更直接决定连接可靠性。选型时需恪守“电流分级、结构适配、认证合规”原则，操作中落实四步安装法与周期性维护，方能从源头杜绝虚接起火、氧化断路等事故。电气安全无小事，每一颗螺丝的严谨对待，皆是系统十年如一日稳定运行的基石。
