端子排短接片使用方法详解：安全操作与规范接线指南

在电气系统中，端子排短接片使用方法直接关系到设备安全与运维效率。短接片作为关键桥接组件，广泛用于试验回路旁路、信号并联及等电位连接，但错误操作易引发短路或接触不良事故。接插世界网结合IEC 60947标准与工程实践，系统阐述短接片的功能分类、规范操作流程及安全防护措施，为技术人员提供权威指导。

一、短接片的核心功能与类型

端子排短接片使用方法需基于其设计定位，主要分为两类：

1. 试验回路短接

用于电流测量回路检修时旁路电流，防止开路高压。操作时需将短接片覆盖于端子外层，工作导线仍保留在内层，形成“外层短接、内层工作”的双层防护结构。

2. 信号与电位分配

通过短接片实现多端子等电位连接，例如保护屏端子排中通过C/D列黑色标记短接片同步传输信号。

> 新型短接片技术：

> 可裁剪式短接片(如FBI-URTK/S)：支持按需剪裁位数，通过导电螺丝固定;

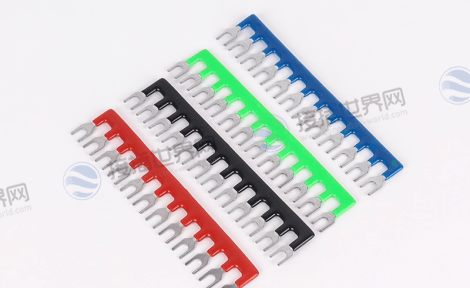

> “U”形金属短接片：水平插入端子排连接通孔，通过弯折部实现灵活跨接，可保留于端子排上待用。

二、规范操作流程与步骤详解

(1)分层接线原则

电流端子结构：内层接工作导线，外层专用于短接片，强电(220V)与弱电(24V)需间隔≥2个端子位;

短接片安装：将短接片U形开口槽对准端子导电螺丝，旋紧固定螺丝至扭矩1.4N·m，确保接触电阻<0.5Ω。

(2)操作流程铁律

1. 短接片安装：断电→清洁端子→放置短接片(覆盖目标端子)→锁紧螺丝→万用表验证通路;

2. 短接片拆卸：断电→断开导线→卸短接螺丝→移除短接片→测量母差不平衡电流(阈值<10mA)。

(3)跨接与扩展方法

连续短接：使用“U”形金属片串联多个端子，弯折部水平插入相邻端子连接孔;

非相邻端子短接：采用复合式短接片(绝缘层+导电层)，选择U形槽位用导电螺丝固定，无需剪断中间连片。

表：短接片操作关键参数对照表

三、安全规范与风险规避

(1)致命操作误区

误区1：带电操作短接片

→ 真相：带电拆装易引发电弧短路，必须全程断电操作;

误区2：短接片替代常规端子接线

→ 案例：某配电柜因在短接片搭接控制线，导致强电窜入弱电回路烧毁PLC模块;

误区3：忽略绝缘防护

→ 规范：短接片组间加装PA材质隔片(如NC TK型)，确保耐压强度。

(2)环境适应性措施

防氧化处理：户外端子箱定期检查铜绿，涂抹抗氧化脂;

防潮防护：结露环境加装防滴罩，避免绝缘失效。

四、新型短接技术应用与维护

1. 模块化短接方案

采用快插式端子(如联捷LC/LZ系列)，支持8A电流直插，插拔寿命超500次;

弹簧式快接端子适用6mm²导线，57A额定电流，减少螺丝松动风险。

2. 维护与故障排查

定期检测：使用微欧计测量短接片接触电阻，波动>10%需更换;

清洁规范：无水乙醇擦拭导电面，禁用砂纸打磨以免损伤镀层。

端子排短接片使用方法的核心在于严格遵循“功能匹配、分层操作、绝缘强化”三大原则：短接片仅用于等电位桥接而非常规接线;操作时恪守“先断电、后拆线、再卸短接”流程;并需通过隔片隔离、扭矩校准及环境防护保障电气安全。新型可裁剪式与“U”形短接片技术显著提升了灵活性与可靠性，但唯有规范应用方能杜绝短路、虚接等隐患。电气安全无小事，每一处细节的精准把控，都是系统稳定运行的根基。
