端子排短接片的作用有哪些?全面解析电气连接中的六大核心功能

在电气工程领域，端子排短接片的作用直接关乎系统安全性与运维效率。作为关键桥接组件，短接片不仅用于防止开路高压风险，还承担着信号同步、接地防护等多重任务。接插世界网结合IEC 60947标准与工程实践，深度剖析其功能分类、技术演进及行业应用场景，为工程师提供权威参考。

一、核心功能：从基础短接到安全防护

端子排短接片的作用首要体现在电气系统的关键连接与保护环节：

1. 试验回路安全旁路

在电流互感器检修时，短接片覆盖于端子外层形成“外层短接、内层工作”结构，旁路电流防止开路高压，避免设备损坏和人身事故。

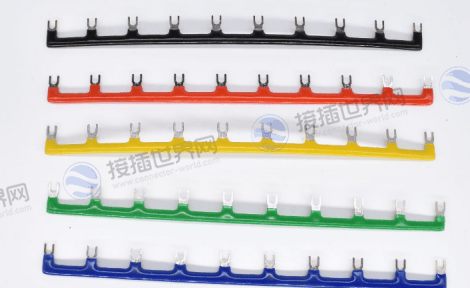

2. 多端子等电位连接

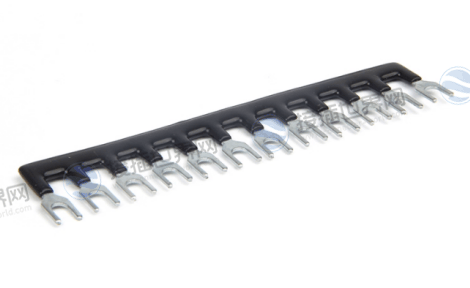

通过短接片将相邻或间隔端子导通，实现信号同步传输(如保护屏中C/D列黑色标记短接片)或电源并联分配，确保电路稳定性。

3. 接地保护与防干扰

短接片连接地线，在电流超载或电压过高时提供泄放路径，减少电子元器件受漏电、过流冲击的风险(如变频器三相输出端短接)。

表：短接片基础功能与工程意义对照表

二、技术演进：从传统操作到模块化创新

为解决传统短接操作繁琐、易虚接等问题，新型短接片技术通过结构革新显著提升可靠性：

1. 可裁剪式短接片(如URTK/S型)

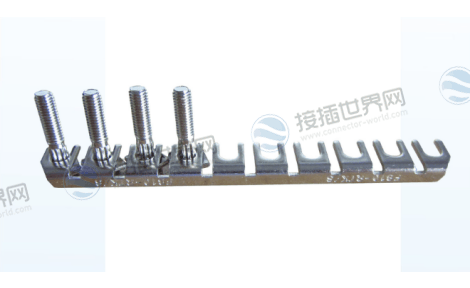

支持2-10位自由剪裁，铜质冲压成型，导电螺丝固定，适用于高密度端子排的灵活跨接。

2. “U”形金属短接片

水平插入端子连接通孔，通过弯折部实现非相邻端子短接，可长期保留于端子排上待用，拆装效率提升60%。

3. 复合式绝缘短接片

分层设计(绝缘层+导电层)，U形槽选择性安装导电螺丝，避免剪断中间连片，适应不规则端子分布。

三、安全防护与系统优化：隐性价值深度解析

端子排短接片的作用延伸至系统可靠性与运维便捷性层面：

1. 故障快速诊断

短接端子实现电路通断测试，辅助定位断路点(如PLC输入信号模拟)，缩短70%排查时间。

2. 电路设计简化

替代插头等可拆卸连接件，减少接点数量，降低接触不良风险。

3. 绝缘与防误操作设计

短接片组间加装PA隔片(耐压≥2.5kV)，防止爬电;新型工装(如磁性香蕉插头)实现单人长距离端子短接，避免脱落搭接。

四、行业应用场景与选型指南

不同场景下需针对性匹配短接片类型：

1. 电力系统检修

选型：URTK/S型可裁剪短接片，支持57A电流，适用于互感器试验端子旁路。

2. 工业控制柜

选型：“U”形金属片，配合弹簧式快接端子，满足PLC信号端高频调试需求。

3. 高温/高湿环境

选型：复合式短接片(紫铜镀层+PA绝缘层)，抗氧化脂处理，适应冶金车间温升。

操作规范铁律：

严禁带电操作，顺序遵循“断电→拆导线→卸短接片”;

扭矩严格控制在1.2~1.4N·m，定期检测接触电阻(阈值≤0.5Ω)。

端子排短接片的作用远不止于物理连接——它是电气安全的“守护者”、系统稳定的“协调者”、运维效率的“赋能者”。从基础的试验回路旁路、等电位分配到创新的模块化扩展与故障防护，短接片以多元功能支撑着电力、工业、通信等领域的可靠运行。选型时需紧扣“电流匹配、环境适应、操作合规”三大原则，杜绝混装超载;操作中恪守分层接线与扭矩规范，方能将技术价值转化为持久的安全保障。电气连接无小事，每一处精准短接，皆为系统十年如一日稳定运行的基石。
