端子排短接片怎么安装?电气工程师详解规范步骤与安全要点

在电气系统中，端子排短接片怎么安装直接关乎设备安全与运维效率。短接片作为关键桥接组件，广泛用于试验回路旁路、信号并联及等电位连接，但错误安装易引发短路或接触不良事故。接插世界网依据IEC 60947标准与工程实践，从功能分类、安装流程、安全防护三大维度深度解析，为技术人员提供权威操作指南。

一、短接片的功能类型与安装前准备

(1)功能分类

试验回路短接：用于电流互感器检修时旁路电流，防止开路高压。操作时短接片需覆盖端子外层，工作导线保留在内层，形成“内层工作、外层短接”的双层结构。

信号并联传输：通过短接片实现多端子等电位，如保护屏中C/D列黑色标记短接片同步传输信号。

(2)安装前准备

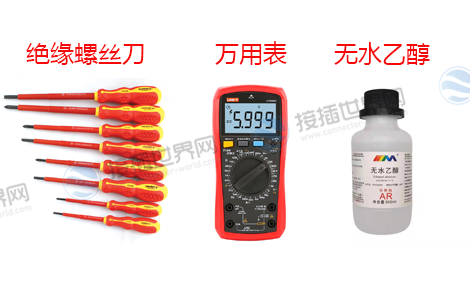

1. 工具与材料：

绝缘螺丝刀(扭矩范围0.8~1.4N·m)、万用表、无水乙醇;

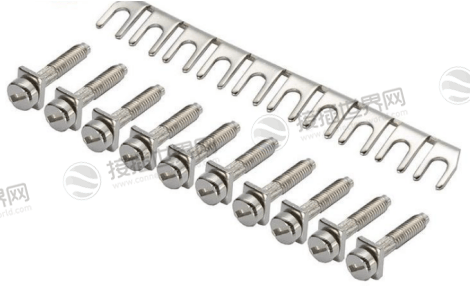

短接片类型：可裁剪式(如FBI-URTK/S，支持2~10位自由剪裁)或“U”形金属片(水平插入跨接)。

2. 安全确认：

断电操作：拆除前需断开电源，并用万用表验证无残余电压;

端子清洁：无水乙醇擦拭导电面，去除氧化层(禁用砂纸以免损伤镀层)。

二、规范安装流程与操作步骤

(1)分层接线原则

电流端子结构：内层接工作导线，外层专用于短接片，强电(220V)与弱电(24V)需间隔≥2个端子位。

跨接方式选择：

相邻端子短接：使用“U”形金属片水平插入端子连接孔，弯折部实现跨接;

非相邻端子短接：采用复合式短接片(绝缘层+导电层)，选择U形槽位用导电螺丝固定，无需剪断中间连片。

(2)六步安装法

步骤1. 放置短接片：U形开口槽对准端子导电螺丝，确保完全覆盖目标端子;

步骤2. 锁紧螺丝：用绝缘螺丝刀旋紧固定螺丝，扭矩严格控制在1.2~1.4N·m(过低导致虚接，过高损伤螺纹);

步骤3. 通路验证：万用表测量接触电阻≤0.5Ω，确保无断路;

步骤4. 绝缘隔离：短接片组间加装PA材质隔片(如NC TK型)，耐压强度≥2.5kV，防止爬电;

步骤5. 防护处理：户外环境涂抹抗氧化脂，结露区域加装防滴罩;

步骤6. 功能测试：通电后测量母差不平衡电流<10mA，确认无异常信号。

> 表：短接片安装关键参数对照表

三、安全规范与致命误区规避

(1)操作铁律

顺序不可逆：拆卸时严格执行“断电→拆导线→卸短接螺丝”流程，带电操作易引发电弧短路;

双重防护：短接片拆卸后，闲置桩头用绝缘包带双重包裹，裸露部分禁止悬空。

(2)典型误区与案例

误区1：短接片替代常规端子接线

→ 案例：某配电柜在短接片搭接24V控制线，强电窜入烧毁PLC模块;

误区2：忽略扭矩校准

→ 后果：螺丝未达1.0N·m时，虚接故障率升高3倍，实测温升超130℃;

误区3：混用不同类型短接片

→ 真相：TD-20A与URTK/S结构差异(轨道式vs螺丝固定)，混装导致机械松动。

四、维护规范与故障处理

(1)周期性维护

接触电阻检测：每月用微欧计测量，电阻波动>10%立即更换短接片;

氧化处理：户外端子箱每季度检查铜绿，生锈端子必须更换。

(2)故障排除指南

端子排短接片怎么安装的核心在于功能匹配、流程合规、防护到位：短接片仅用于等电位桥接而非导线连接;操作中恪守“断电-清洁-固定-隔离-检测”六步法;并通过扭矩校准、隔片隔离及环境防护三重保障提升安全性。可裁剪式(URTK/S型)与复合式短接片技术虽优化了灵活性，但唯有杜绝带电操作、超载混装等误区，才能从源头避免短路烧毁事故。电气连接无小事，每一步规范皆是系统十年如一日稳定运行的基石。
