端子排型号大全：分类解析、参数对照与选型指南

端子排型号大全是电气工程师选型与采购的核心参考依据。面对市场上数百种型号(如PA-10EDG、TB-6015、UK16N等)，工程师需精准匹配电流负载、结构特性及环境适应性三大维度，接插世界网整合国际标准(GB/T 14048.7)与主流品牌(菲尼克斯、日成、三门湾)的型号数据，分类解析编码规则、参数逻辑及行业适配方案，助力规避误选导致的温升超标、接触不良等风险。

一、核心分类与结构特性：五大类型全解析

端子排型号大全按结构与应用场景分为五大类，每类的特性与代表型号如下：

1. 插拔式端子(PH/PA系列)

结构特性：支持带电热插拔，集成检测孔便于故障排查，间距多为3.5mm或5.0mm。

代表型号：日成PA-2.5HV0(电流24A，导线2.5mm²，耐压500V)，后缀“HV0”表示耐高压阻燃，适用于新能源电池包。

优势：维护效率高，透明防护罩防误接，冗余电流设计(负载8A需选10A型号)。

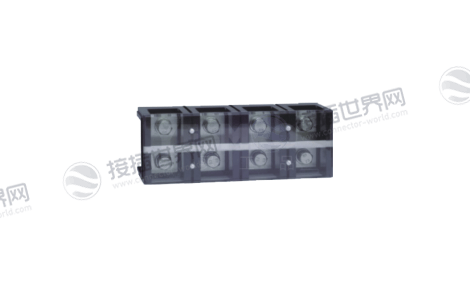

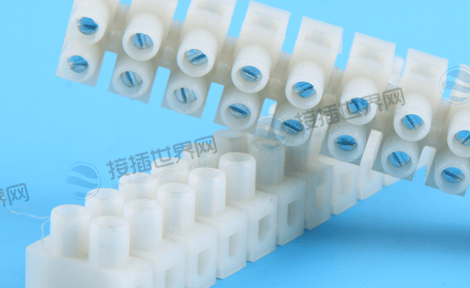

2. 栅栏式端子(TB/JXP系列)

结构特性：螺钉压接固定，大电流设计(60-600A)，需搭配OT/UT端头使用。

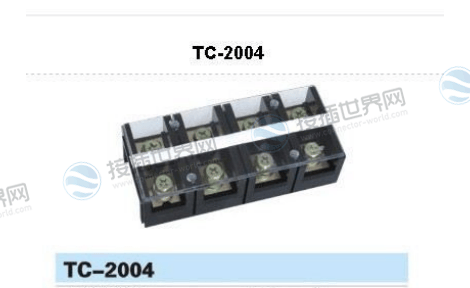

代表型号：TC-2004(电流200A，导线70mm²)，专用于高低压开关柜;JXP-9.5(电流20A)强制用于变电站电流回路，对地距离≥350mm。

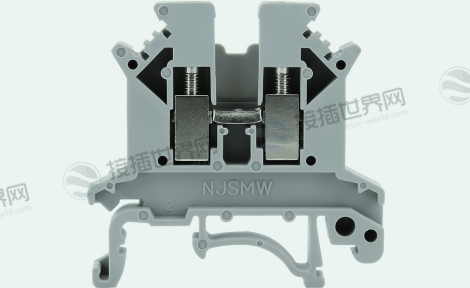

3. 导轨式端子(UK/USK系列)

结构特性：适配35mm DIN导轨，模块化扩展(搭配UEB桥接件)，宽度低至5.2mm(如UK16N)。

代表型号：三门湾WUK系列(电流16-63A)，阻燃材料(PA66)符合IEC60947标准，支持高密度工业控制柜布线。

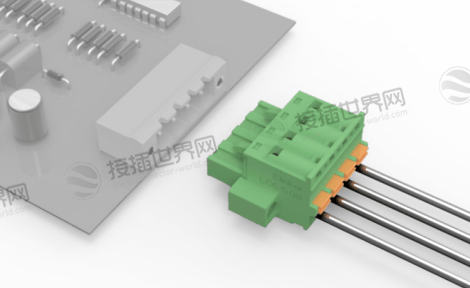

4. PCB专用端子(LC/LG系列)

结构特性：针距2.54-15mm，分插拔式(LC)、直焊式(LG)等，适用于精密仪器。

代表型号：LC6系列(针距2.5mm)支持高密度模块;LG大电流型(针距12.7mm)承载25A电流，带绝缘隔板防电弧。

5. 大电流端子(TC系列)

结构特性：短时耐温300℃，熔断点400℃，支持10-300mm²导线。

代表型号：TC-6004(电流600A)，用于新能源充电桩，IP67防护等级抵御盐雾腐蚀。

二、主流型号参数对照表：电流、间距与场景速查

基于品牌规格书与国标整理核心参数表，助工程师快速匹配需求：

参数解读要点：

电流冗余：铝导体因电阻率高需降额15%(如负载80A选100A端子)。

导线匹配：柔性导线优先弹簧端子(如速普SP系列)，硬线选螺钉固定。

三、选型指南：三维度破解行业难题

1. 电气参数严控

高压场景：耐压≥1000V(如PA-25HV0)，爬电距离>8mm(污染等级Ⅲ)。

温升限制：满负载温差≤60K(GB/T 14048.7)，选型时预留20%电流冗余。

2. 环境适应性设计

户外场景：IP67防护(如WECO 329)耐盐雾寿命提升3倍。

高振动场景：弹片式端子抗30g加速度(如轨道交通选TB系列自锁螺钉)。

3. 运维与扩展需求

高频维护：插拔式端子(PA系列)支持免工具更换，缩短停机时间。

模块化扩展：导轨式端子(WUK系列)预留20%备用位，搭配FBI桥接件横向扩展。

四、行业应用案例解析

1. 工业自动化控制柜

需求：高密度信号中转、抗干扰。

方案：三门湾WUK2.5B(电流24A，宽5.2mm)，比传统端子省40%空间，支持PLC多路分配。

2. 新能源充电桩

需求：125A持续电流、IP67防护。

方案：WECO 329系列(125A，IP67)，环形端头分散机械应力，耐湿热腐蚀。

3. 变电站安全回路

需求：防误操作、高压隔离。

方案：JXP-9.5栅栏式端子，强制OT试验端子，符合≥350mm对地距离国标。

端子排型号大全的本质，是电气连接技术针对场景精细化的工程结晶——从PA系列的敏捷维护到TC系列的百安级承载，每一组型号都凝练了电流冗余、环境认证、扩展灵活性的工业智慧。选型时需锚定行业核心需求：例如新能源高压用HV后缀型号，高振动场景选自锁螺钉设计。未来，随着智能化端子(如状态指示型)与免工具连接技术的普及，型号体系将持续升级，但掌握参数逻辑与场景适配原则，仍是构建零风险电气系统的根基。
