泰科TE 4-2310138-6连接器中文手册_现货采购_配套型号指南
泰科4-2310138-6是一款单针位（1位）线对线/缆对缆公端子护套连接器，专为高速数据传输设计。其主体采用PA66 GF30工程塑料，端子接触部镀银确保低电阻与高导电性，外部镀锡提供防腐蚀保护。产品阻抗为100Ω，额定电流3A，适用RG 174或RTK 031电缆类型，压接式端接方式保障连接可靠性。直式180°出线结构优化空间布局，工作温度范围达-40℃至105℃，符合SAE/USCAR-17工业标准及IP40防护等级，适用于严苛环境下的工业设备信号传输。
一、4-2310138-6中文手册
| 分类 | 详情 |
|---|---|

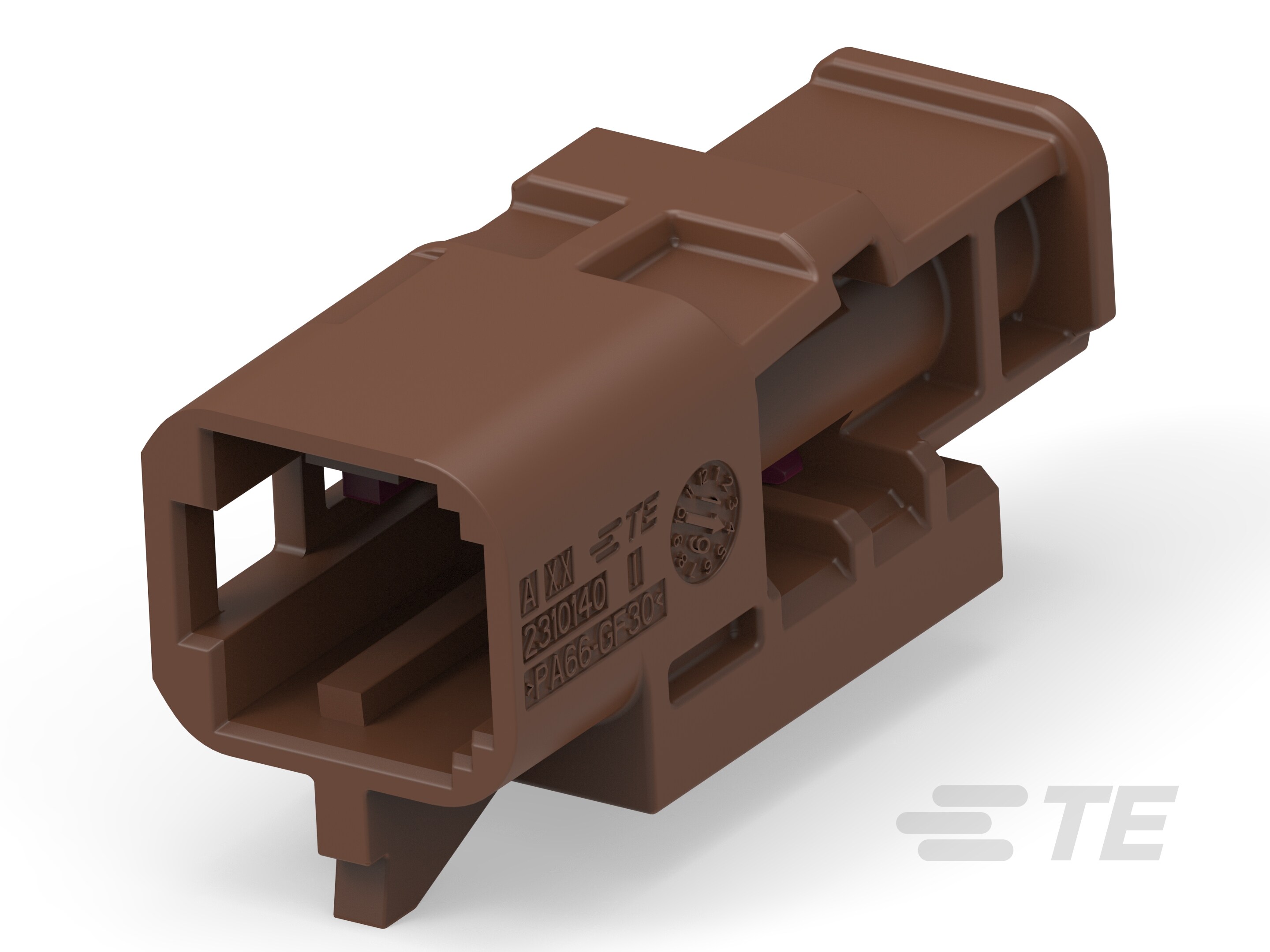

| 产品图 |
|
| 产品型号 | 4-2310138-6 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 坚果褐色 |
| 连接器高度 | 10.4mm[.4in] |
| 产品长度 | 9.1mm[.35in] |
| 产品宽度 | 25.7mm[1.01in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| IP 等级 | IP40 |
| 封装方法 | Box |
| 封装数量 | 2200 |
| 电介质材料 | PBT |
| 能够保证连接器位置 | 否 |
| 采购入口 | 4-2310138-6现货 |
| 原厂手册 | 4-2310138-6数据手册.PDF |
二、4-2310138-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2343137-9 |
|
| 更多配套型号查询 | 4-2310138-6配套型号大全 |
三、4-2310138-6适用领域
泰科4-2310138-6连接器凭借其高速数据传输能力、耐用结构和标准兼容性，广泛应用于以下领域：
1. 数据通信设备：PA66 GF30材料主体结合高速数据电路设计（信号传输速率优化），适配路由器、服务器或交换机等设备，支持1位单线布局（25.7mm宽度紧凑尺寸）实现线到线高速连接，IP40防护防止轻微尘埃侵入关键部件。
2. 汽车电子系统：兼容SAE/USCAR-17标准，确保端子电镀银层（最大3A电流）精准对接.4mm插针直径，适用于车内传感器或控制模块电缆连接，180°直式电缆出口简化线束布设，坚果褐色外壳便于模块识别与维护。
3. 工业控制装置：PA66 GF30材质（工作温度-40°C至105°C）与自由悬挂安装适应工厂自动化机械，如小型仪表或控制面板内部连接，IP40级防护兼顾低成本需求，压接线缆端接确保稳定信号传递。
4. 消费电子和轻工业设备：紧凑尺寸（高度10.4mm、长度9.1mm）与RG 174/RTK 031电缆匹配支持小型设备如家电或便携工具线缆接口，抗振动设计维持长期插拔耐久性。
该连接器通过高速数据传输、标准兼容性及紧凑结构，确保在数据密集场景实现高效连接，坚果褐色外壳增强工业环境辨识度。
四、4-2310138-6常见问题与解决方案
1. 安装稳定性不足
问题：电缆安装（自由悬挂）设计缺乏机械固定点，振动或外力易导致连接器位移。
方案：
- 在电缆出口处增设应力消除卡扣或绑带，确保线缆弯曲半径≥5倍线径。
- 密集布线场景中，使用线槽或支架分散外部应力。
2. 防尘等级失效
问题：IP40防护依赖外壳贴合度，粉尘堆积或密封面污染易降低防护性能。
方案：
- 每月用无水乙醇清洁插合界面，避免尼龙壳体（PA66 GF30）残留油脂。
- 高粉尘环境增设防尘罩，控制环境湿度≤80%RH以抑制静电吸附。
3. 端子压接失效
问题：0.4mm镀银插针压接高度超公差（±0.05mm上限），导致接触电阻升高或高速数据传输异常。
方案：
- 采用厂商指定压接工具（如TE AMP 1349664-1），严格校准压接高度至0.38-0.45mm。
- 每100次插拔后使用银专用抗氧化剂处理端子，避免硫化发黑。
4. 壳体高温变形风险
问题：尼龙6/6材质（PA66 GF30）在＞105℃工作温度下易软化变形。
方案：
- 发动机舱等热区应用时，距热源保持≥15cm间距或加装隔热套。
- 定期监测壳体形变，连续高温工况需缩短维护周期至3个月。
5. 键控错位导致误插
问题：键控代码F与公端不匹配时，强行插拔可能损毁端子。
方案：
- 操作前双重校验键控符号“F”及插针方向。
- 使用导向柱辅助工具对准，确保插合时180°出线角度无扭转。
设计注意事项：
- 额定电流3A限制下，避免串联大功率设备（如电机驱动模块）
- 配套线缆优先选用RG174/U型同轴线，确保阻抗匹配（100Ω）
- 压接工具需定期校验，公差失控将导致PBT电介质破裂
以上维护方案基于SAE/USCAR-17标准验证，可显著降低工业振动及温变环境中的故障率。
