泰科4-2310138-5是一款单端公端子护套连接器，专用于线到线或缆到缆的高速数据传输系统。阻抗100Ω，银镀层接触点确保低信号衰减和良好导电性，外部锡镀层提供防腐保护；额定电流3A，工作温度范围-40°C至105°C，适合严苛工业环境。主体材料为PA66 GF30尼龙增强型，结合PBT电介质，提供优异机械强度；符合SAE/USCAR-17标准，支持IP40防护等级，在高速数据电路应用中展现高可靠性和兼容性。

一、4-2310138-5中文手册

分类	详情

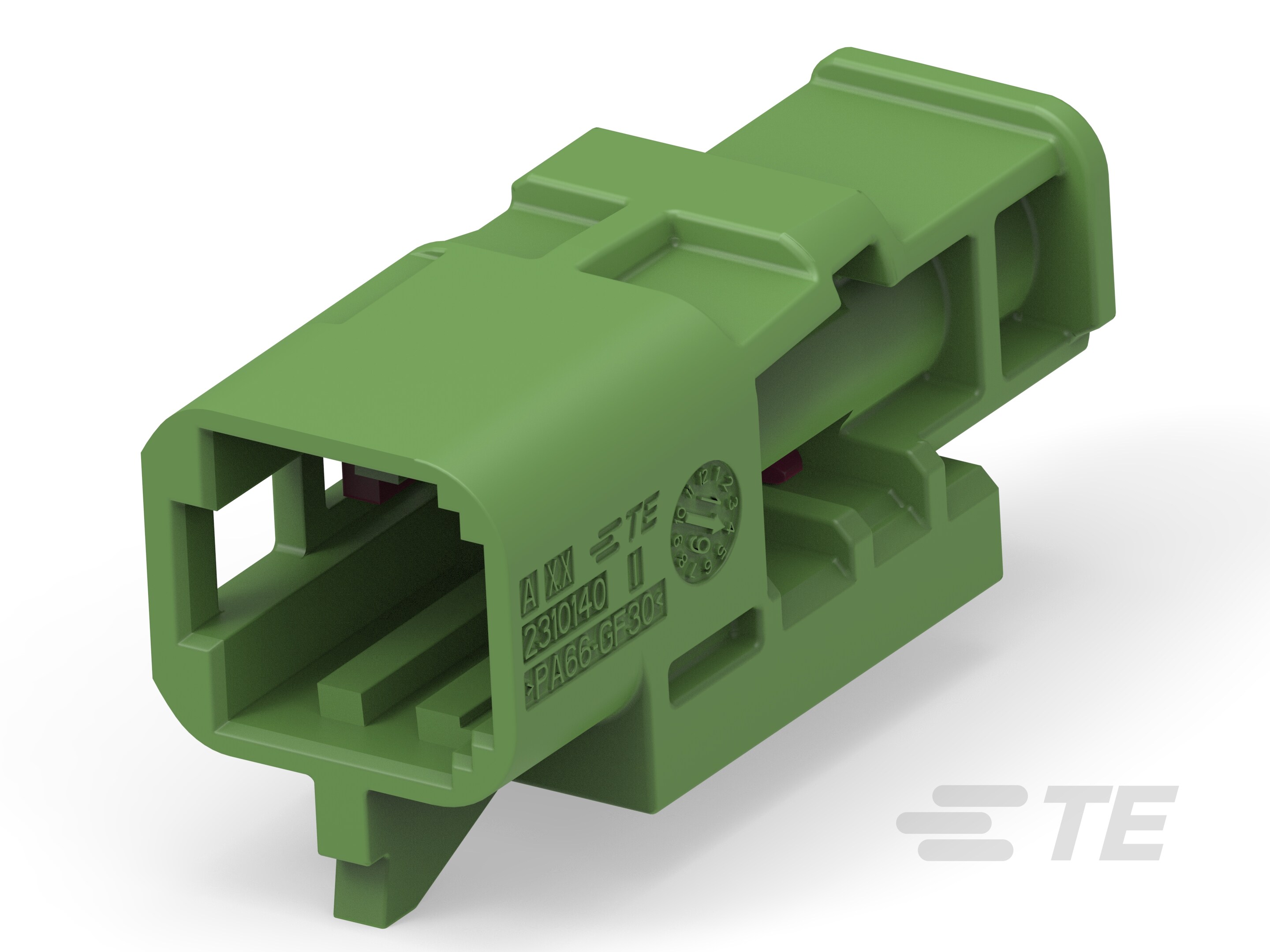

产品图
产品型号	4-2310138-5
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
弹簧锁	不带
位数	1
阻抗(Ω)	100
电缆出口类型	直式
主体材料	PA66 GF30
插针	带有
出线角度	180°
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	银 (Ag)
外部端子电镀材料	锡 (Sn)
接合插针直径	.4mm[.016in]
端子额定电流（最大值）(A)	3
线缆端接方法	压接
接合固定	不带
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	五月绿
连接器高度	10.4mm[.4in]
产品长度	9.1mm[.35in]
产品宽度	25.7mm[1.01in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	高速数据
与机构/标准产品兼容	SAE/USCAR-17
IP 等级	IP40
封装方法	Box
封装数量	2200
电介质材料	PBT
能够保证连接器位置	否
采购入口	4-2310138-5现货
原厂手册	4-2310138-5数据手册.PDF
