泰科4-2310138-4是一款单位置公端子护套连接器，专为高速数据传输设计，适用于线到线或缆到缆的连接场景。其关键特性包括100Ω阻抗、宽工作温度范围（-40°C至105°C）、PA66 GF30绝缘主体，以及镀银端子触点和镀锡外部端子，确保高效导电和耐用性。安装方式为电缆自由悬挂，符合SAE/USCAR-17标准，支持RG 174或RTK 031电缆类型，颜色为酒红紫。作为泰科电子的产品，它广泛应用于汽车、通信等领域，体现了工程可靠性和高效数据连接能力。
一、4-2310138-4中文手册
| 分类 | 详情 |
|---|---|

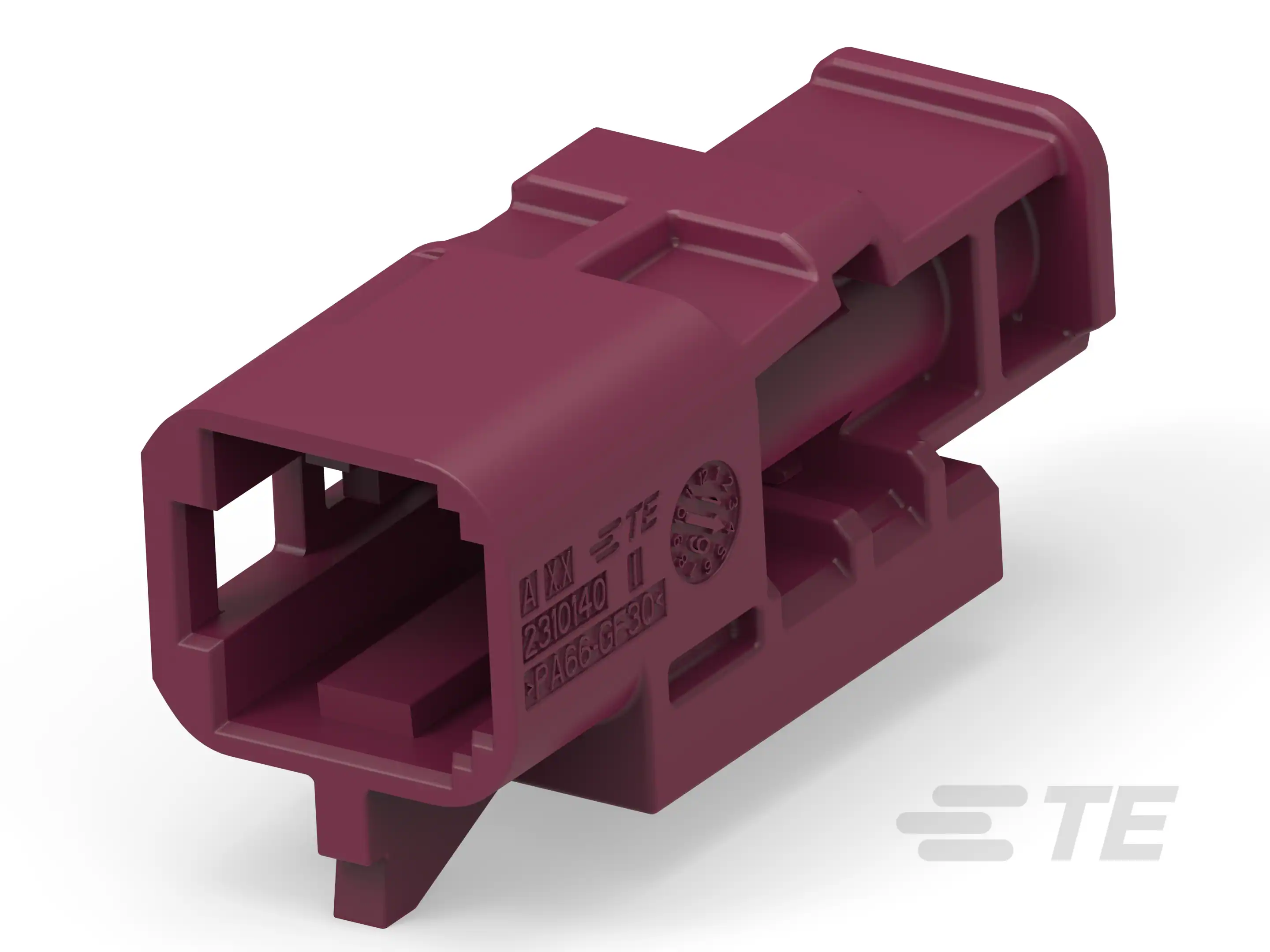

| 产品图 |
|
| 产品型号 | 4-2310138-4 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 10.4mm[.4in] |
| 产品长度 | 9.1mm[.35in] |
| 产品宽度 | 25.7mm[1.01in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| IP 等级 | IP40 |
| 封装方法 | Box |
| 封装数量 | 2200 |
| 电介质材料 | PBT |
| 能够保证连接器位置 | 否 |
| 采购入口 | 4-2310138-4现货 |
| 原厂手册 | 4-2310138-4数据手册.PDF |
二、4-2310138-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2343137-9 |
|
| 更多配套型号查询 | 4-2310138-4配套型号大全 |
三、4-2310138-4适用领域
泰科4-2310138-4连接器基于其紧凑结构、特定防护等级及高频信号支持能力，主要适配以下应用场景：
1. 高速数据传输系统：
适配RG 174/RKT 031同轴电缆（无屏蔽设计），支持高频信号传输，满足路由器、基站模块等对数据完整性和抗干扰性要求较高的内部电路连接需求，3A电流承载能力保障低功耗设备稳定运行。
2. 工业控制与仪器仪表：
PA66 GF30材质外壳（耐温-40°C至105°C）结合IP40基础防护，适用于干燥环境下的控制柜、传感器线束等场景。直式180°出线设计和电缆自由悬挂安装方式，优化机柜内狭窄空间的线缆排布。
3. 车载电子辅助单元：
符合SAE/USCAR-17标准，键控代码D设计防止端子错配，酒红紫外壳便于识别。尽管IP40防护等级限制其暴露环境使用，但适合车门模块、内饰照明等干燥舱内区域的低压信号连接。
4. 精密设备内部互联：
单行单点（1×1位）25.7mm宽紧凑结构，配合0.4mm直径银镀层插针端子，实现高精度信号对接。压接端接方式确保小型电机控制板、仪器仪表内PCB与线缆的可靠连接。
5. 有限环境控制装置：
锡镀层外部端子增强耐腐蚀性，-40°C低温启动特性适配恒温器、通风控制系统等室内设备，但需避免粉尘、液体直接接触场景。
该连接器通过紧凑布局、高频电缆适配性及宽温域稳定性，满足对空间受限且需基础防护场景的连接需求，酒红紫外壳为设备模块化区分提供辨识标识。需注意无辅助锁扣结构对高振动场景的适用限制。
