泰科TE 1-2320663-3连接器中文手册_现货采购_配套型号指南

泰科1-2320663-3是一款单通道线对线母端子护套连接器，专为同轴电缆设计，采用压接方式端接电缆，出线角度180°，适合自由悬挂式电缆安装。主体无尖刃设计，壳体为淡棕色，不具屏蔽功能，且无法保证连接位置。工作温度范围宽广，为-40°C至105°C（-40°F至221°F），适用于需要可靠电连接但对密封要求不高的工业环境。

一、1-2320663-3中文手册

分类	详情

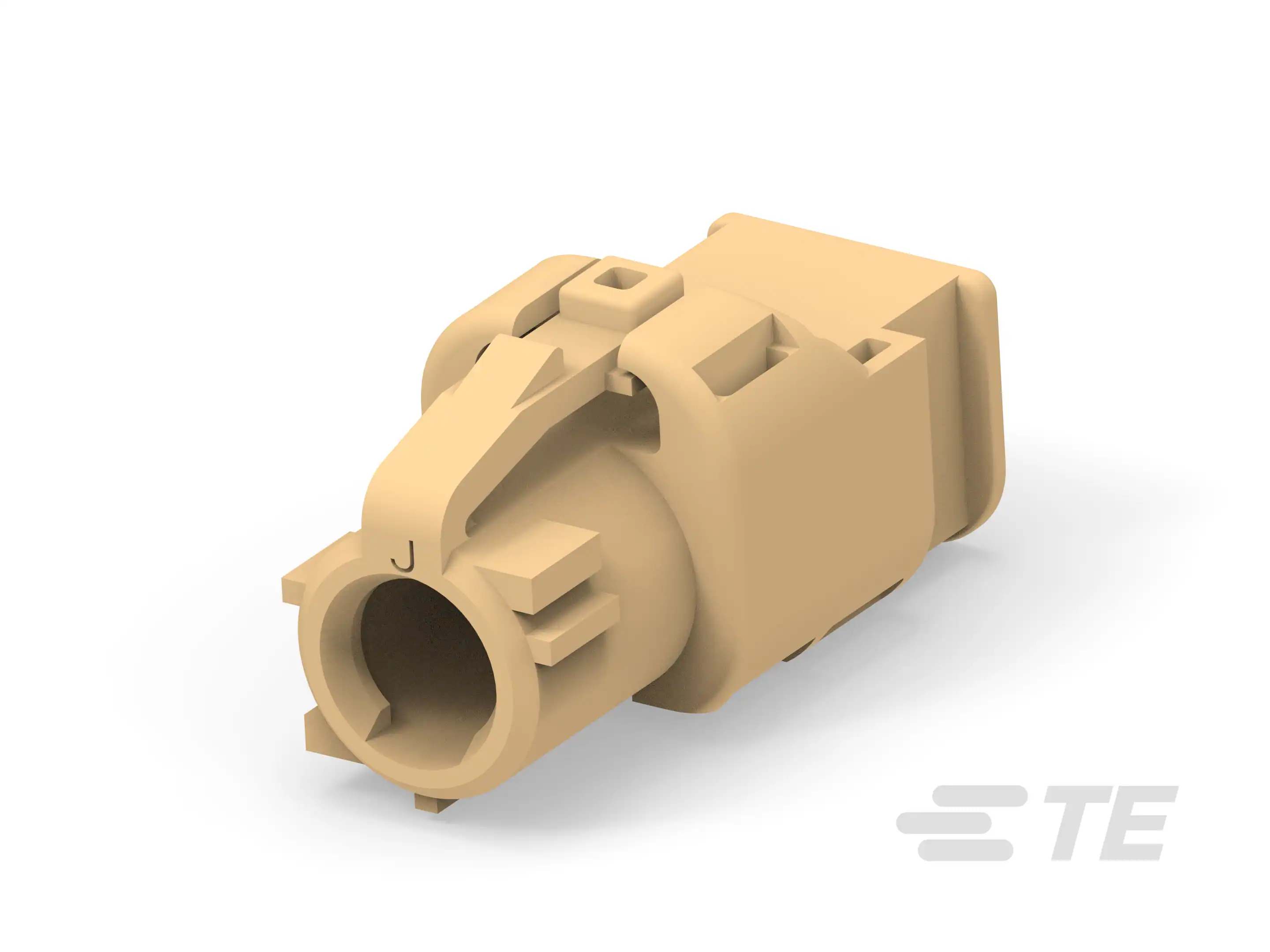

产品图
产品型号	1-2320663-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	J
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
电缆类型	同轴
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2320663-3现货
原厂手册	1-2320663-3数据手册.PDF

二、1-2320663-3配套型号

三、1-2320663-3适用领域

泰科1-2320663-3连接器采用线到线设计结构，结合宽工作温度范围和自由悬挂安装机制，适用于以下关键领域：

1. 工业自动化与控制系统：自由悬挂安装方式适配复杂布线需求，工作温度范围-40至105°C确保在高温或多变环境下的稳定运行，适用于传感器信号传输和控制模块的连接。

2. 汽车电子设备：键控代码J提供精确对准机制，防止误插风险；同轴电缆类型支持车内ECU单元的数据信号传输，180°出线角度优化线束布局，保障行车系统可靠性。

3. 通信基础设施：1位单行紧凑设计平衡空间利用率，压接端接方法确保信号完整性，适用于路由器及基站内部的数据链路连接，减少干扰隐患。

4. 消费电子产品：淡棕色外壳提升视觉辨识度，母端子护套结构简化装配流程，支持家用电器内部电路的低维护连接。

5. 工业仪器与测试设备：无尖刃主体设计增强安全性与耐久性，宽温性能适应实验室或生产线环境的振动和冲击需求。

该连接器通过键控保护、机械耐受力及环境适应力，实现高密度系统中的长期可靠互连，淡棕色外壳进一步辅助工业场景中的快速识别。

四、1-2320663-3常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：采用电缆安装（自由悬挂）设计，缺乏机械固定点，在振动环境中易位移或松脱。

方案：增加应力消除装置（如扎带或卡扣夹具），分散线缆受力点；在布线路径中添加支撑结构，降低外力对接口的牵引影响。

2. 无密封防护导致污染风险

问题：产品设计不支持密封（"可密封：否"），粉尘或湿气易侵入端子区域（工作湿度上限105℃对应环境）。

方案：部署环境湿度监测（建议≤80%RH）；对非密封接口加装防护套管，并定期清洁接触面。

3. 压接端子接触失效

问题：1.2mm母端子压接公差超限（±0.2~0.5mm）或氧化导致电阻升高（同轴电缆对阻抗敏感）。

方案：使用校准后的压接工具确保高度合规；专用接触点清洁剂处理氧化层；每500次插拔后抽样测试导通性。

4. 尼龙壳体高温形变

问题：淡棕色尼龙6/6外壳在接近温度上限（105℃）时易软化变形（材料特性决定）。

方案：工作环境温度控制≤90℃；高温场景替换为金属外壳型号（需验证型号兼容性）；定期执行壳体结构检查。

5. 键控代码错位

问题：键控代码J标识不清晰或公端匹配错误，引发插接偏差（单孔位设计容错率低）。

方案：连接前双人复核键控代码；使用导向柱辅助插接；接口处增加防误插标记。

补充说明：该型号作为单孔位同轴连接器（180°出线），需特别注意射频信号传输的完整性。建议每季度进行一次阻抗测试（目标值50Ω），线缆弯折半径≥5倍线径以降低信号衰减风险。
