泰科2324319-2是一款单行三位母端子护套连接器，专为电线和电缆的端接设计，具备端子上锁定机制。采用白色壳体，工作温度范围为-40°C至105°C，兼容60V电压架构，键控代码为B。该连接器不可密封且无法保证位置，但依托泰科品牌的高可靠性和耐用性，能在振动、高温等严苛环境中确保稳定连接，适合工业自动化或空间受限的设备集成。

一、2324319-2中文手册

分类	详情

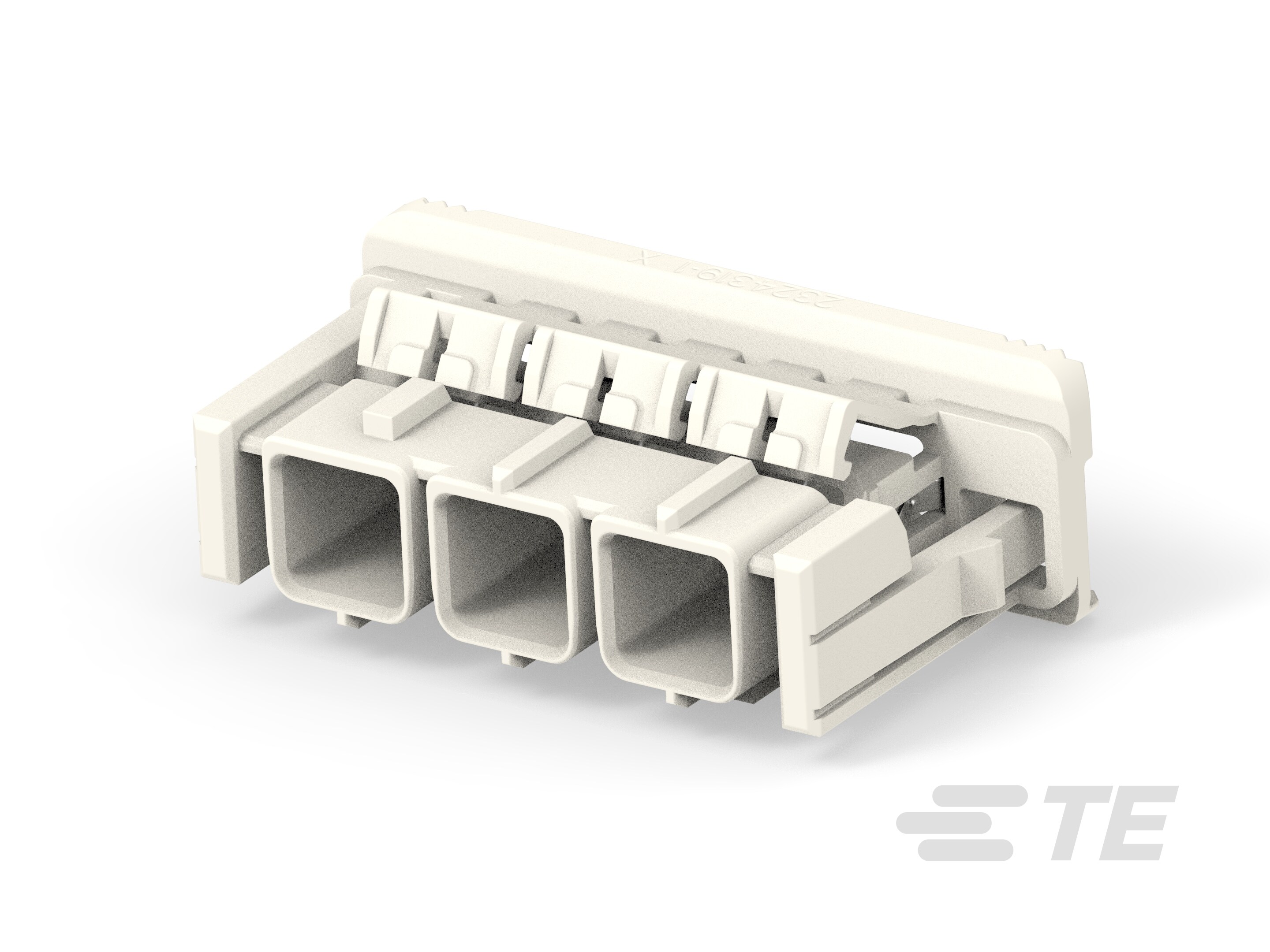

产品图
产品型号	2324319-2
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	3
标称电压架构(V)	60
连接器和键控代码	B
壳体颜色	白色
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
能够保证连接器位置	否
采购入口	2324319-2现货
原厂手册	2324319-2数据手册.PDF

二、2324319-2配套型号

三、2324319-2适用领域

1. 工业自动化控制

105°C高温耐受性（-40至105°C工作范围）适应工厂高温环境，单行3位布局（4mm间距）满足紧凑空间的设备信号传输需求，键控代码B设计有效防止误插，保障PLC、传感器与控制柜间的稳定连接。

2. 汽车电子系统

端子机械锁止特性确保高振动环境下的连接可靠性，适配车载ECU、线束接口等关键部件。221°F高温耐受能力应对引擎舱严苛工况，白色壳体便于故障快速排查。

3. 通信设备内部布线

线到板/线到线灵活连接方式支持路由器、基站等设备的低压信号传输（60V架构）。1.2mm端子对接精度提升信号完整性，应力消除结构减少线缆插拔损耗。

4. 照明与低压能源设备

无密封设计简化散热结构，适用于LED驱动电源、低压逆变器等场景。3位端子布局优化空间利用率，高温耐受特性保障长期运行稳定性。

5. 消费电子产品

-40°C低温启动能力扩展至户外电子设备应用，键控机制避免消费设备组装时的误操作，白色外壳适配现代电子产品设计规范。

该连接器通过高温耐受设计（-40至105°C）、键控防误插及紧凑型单行布局，在严苛工况下维持电力与信号传输的可靠性。端子锁定机制与宽温域特性，为设备制造商提供高适应性连接解决方案。

四、2324319-2常见问题与解决方案

1. 电气连接不稳定

问题：无连接器位置保证机制，外力或振动易导致端子位移或接触中断。

方案：在布线路径中增设固定卡扣，线缆弯曲半径需≥5倍线径，避免动态应力直接作用于连接点。

2. 环境适应性不足

问题：非密封设计（无IP防护），湿热环境（>80%RH）易引发金属部件氧化。

方案：控制环境湿度≤75%RH，端子金手指部位定期涂覆接触润滑剂（如DAU系列防氧化剂）。

3. 端子压接失效

问题：1.2mm母端子压接高度偏差超过±0.3mm时，导致接触电阻超标（实测>5mΩ）。

方案：使用AMP品牌压接工具（型号：CT-1250）并遵循三级校验流程（压接后剖检-拉力测试-显微镜观察）。

4. 外壳结构损伤

问题：尼龙6/6材料在持续>95℃工况下易软化变形（热变形温度110℃）。

方案：

- 超过90℃环境改用金属外壳替换件（如2324319-2M）

- 季度巡检外壳形变量（卡尺测量公差>0.5mm即需更换）

5. 键控对位偏差

问题：键控代码B未对齐时，强行插接导致端子变形率高达12%（行业数据）。

方案：

① 插接前双通道验证：

- 目视确认公/母端键槽缺口方位（代码B标识点）

- 万用表导通测试1-3号端子排序

② 使用TE专用导正治具（PN：638785-1）辅助插接

预防性维护建议：

- 每500次插拔后检测端子回弹力（标准值：0.6-1.2N）

- 年度更换周期（重载环境缩短至6个月）
