泰科2324319-1是一款单排3位线对板插头连接器，采用电缆自由悬挂式安装，适用于功率传输、信号通信及高速数据应用。该连接器符合汽车电子LV214标准，具备屏蔽结构（STP电缆）和IP40防护等级，可在-40°C至+105°C严苛温度环境中稳定运行。其机械锁定设计集成于端子端接部位，180°出线角度优化空间布局，黑色壳体满足工业场景需求。该产品支持60V电压架构，兼具高密度布线与抗干扰能力，适用于汽车电子及工业设备中的紧凑型电气互连。

一、2324319-1中文手册

分类	详情
产品图
产品型号	2324319-1
混合型连接器	否
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到板
可密封	否
连接器和壳体类型	插头
行数	1
位数	3
标称电压架构(V)	60
出线角度	180°
连接器和键控代码	A
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
工作温度（最大值）	105°C[221°F]
电缆类型	STP
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	功率、信号和高速数据
与机构/标准产品兼容	LV214
IP 等级	IP40
能够保证连接器位置	否
采购入口	2324319-1现货
原厂手册	2324319-1数据手册.PDF

二、2324319-1配套型号

配套型号	产品图

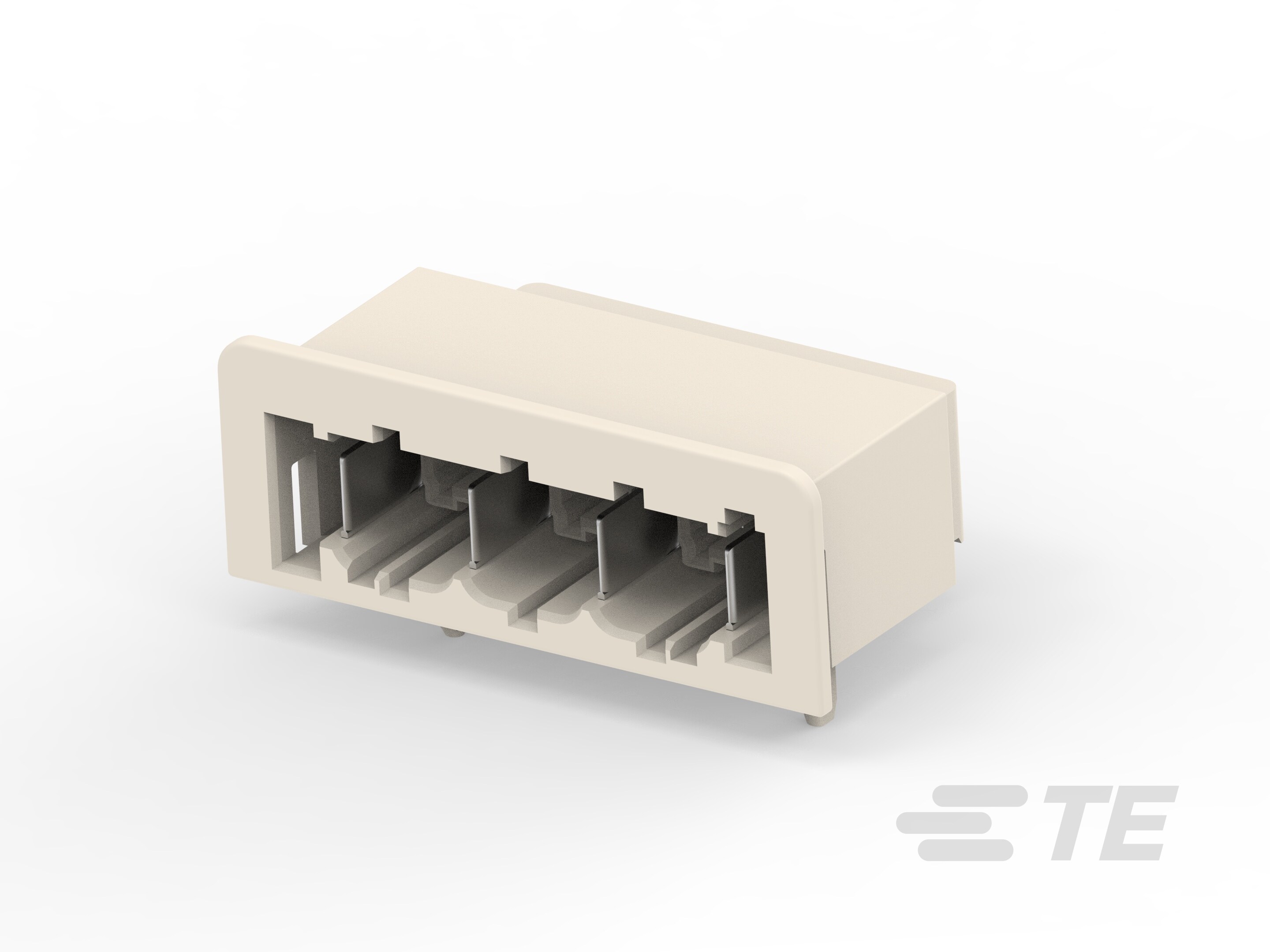

2333982-1

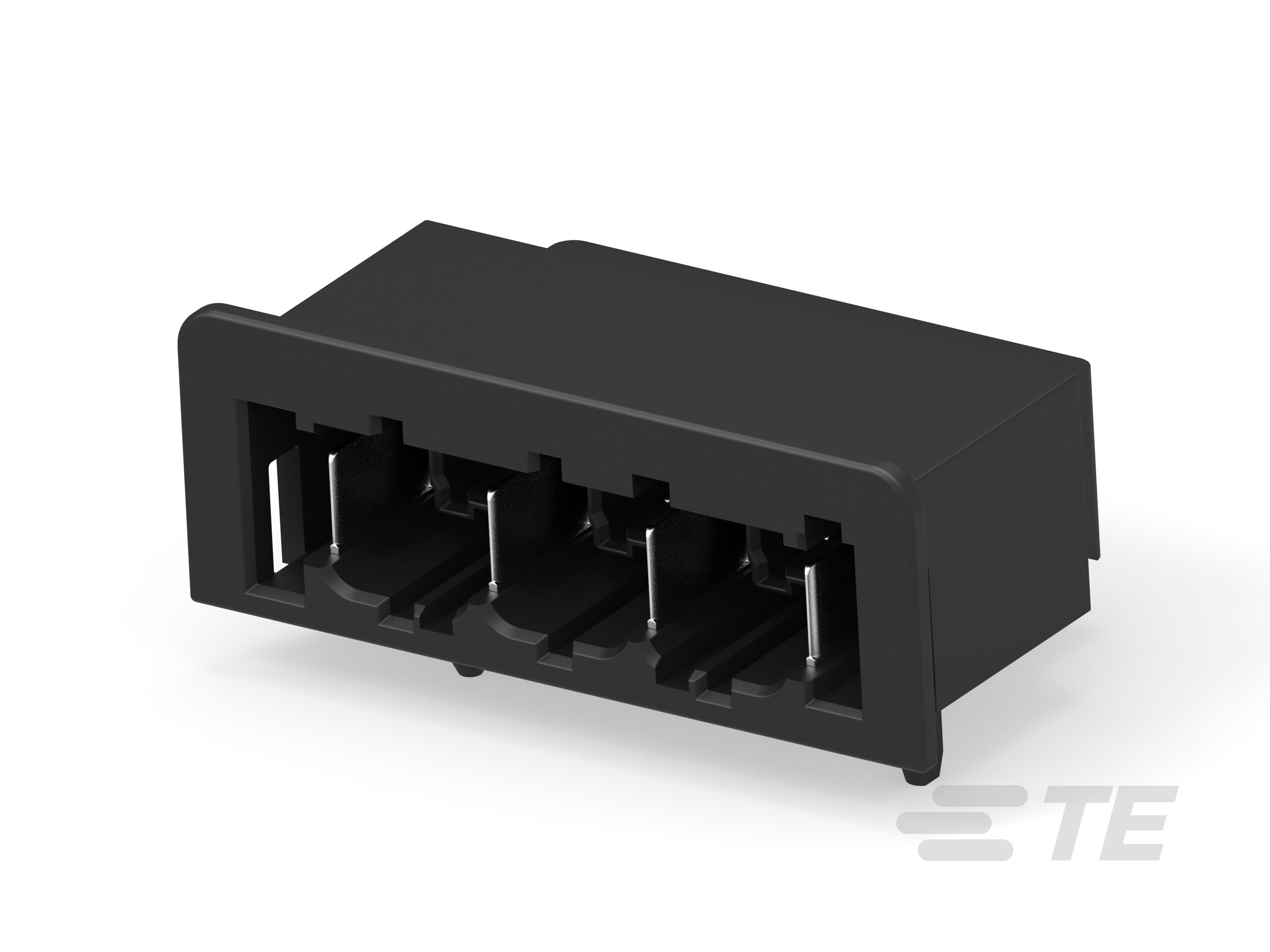

2333982-2
2-2333982-1	暂无

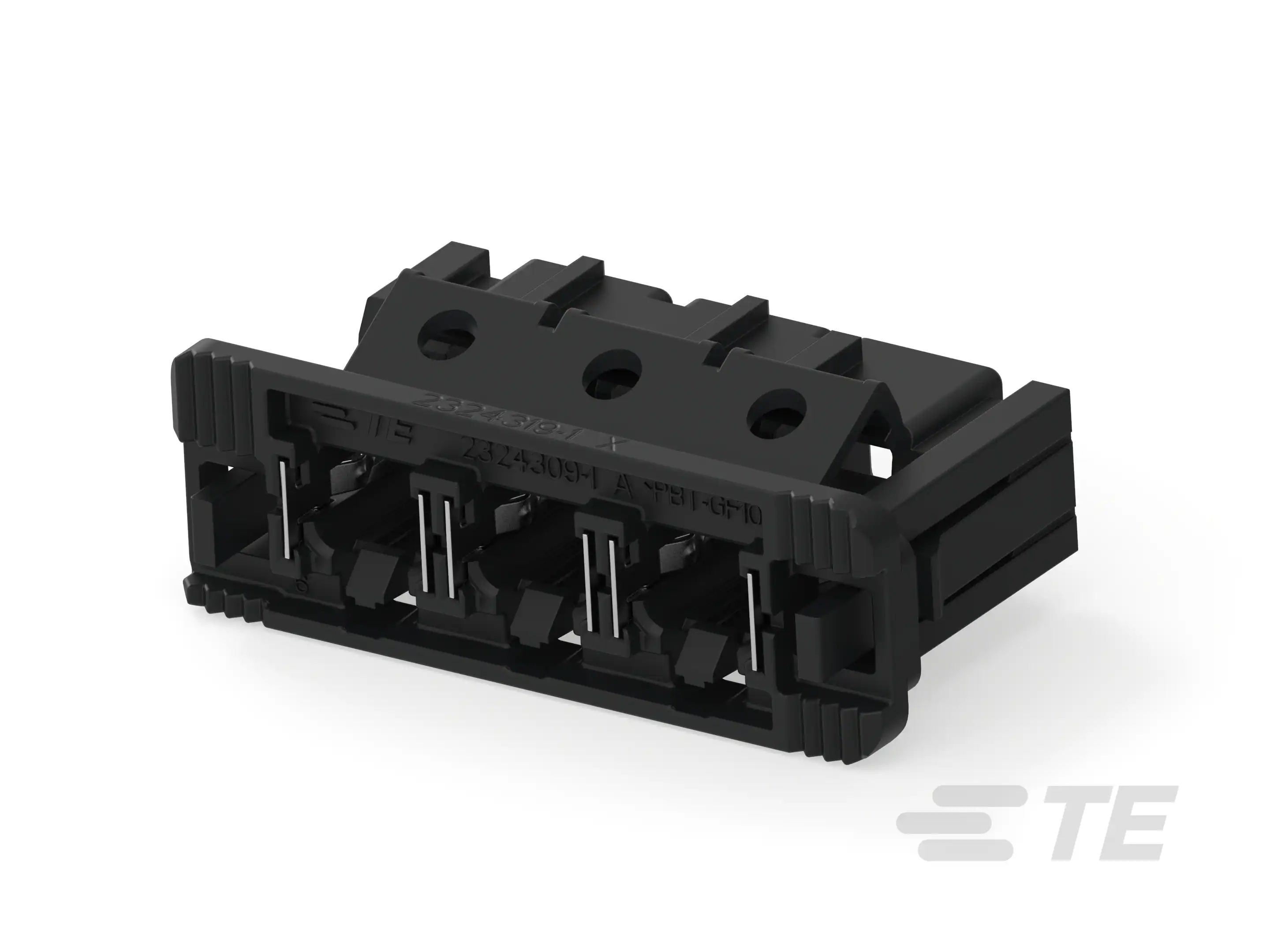

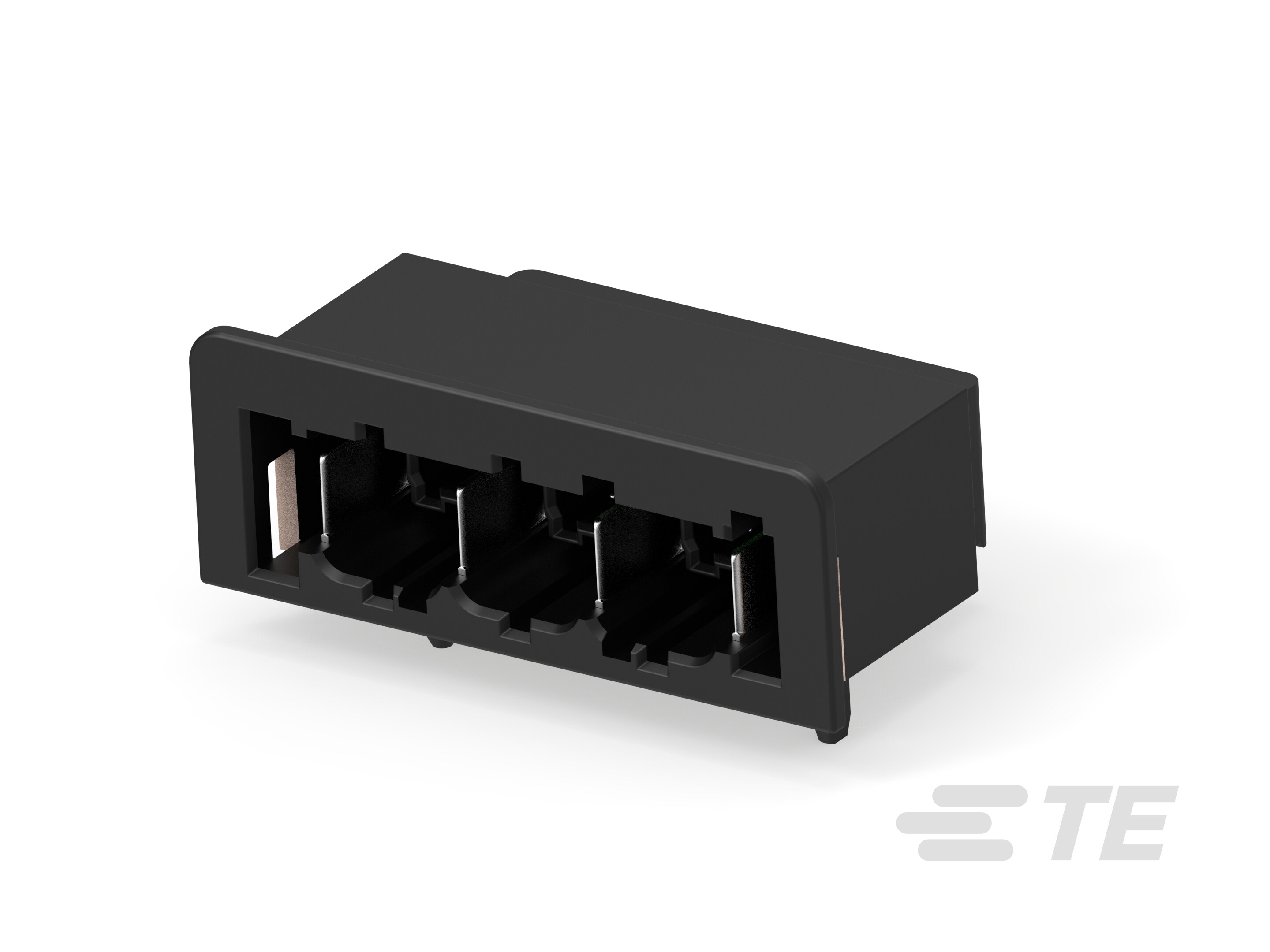

1-2333982-1
更多配套型号查询	2324319-1配套型号大全

三、2324319-1适用领域

泰科2324319-1连接器凭借其高信号完整性、宽温适应性及自由安装特性，广泛应用于以下领域：

1. 汽车电子系统：键控代码A与180°出线角度防止误插，适用于车载ECU、传感器接口等场景，兼容LV214标准，确保电源和信号在60V架构下的稳定传输，保障行车安全与可靠性。

2. 工业自动化与设备控制：-40°C至105°C宽工作温度范围适应工厂、机械等高振动环境，自由悬挂安装支持灵活布线，黑色壳体便于系统集成，为电机驱动和控制模块提供稳定连接。

3. 通信与高速数据传输：STP屏蔽电缆和3位单行布局(结合功率与高速数据应用)有效抑制干扰，适合路由器、基站及网络设备内部信号传输，确保高数据率下的连接密度与信号保真度。

4. 消费电子与一般功率系统：线到板设计简化电路板连接，适应电源、信号混合应用场景（如消费类产品电源模块），黑色壳体提升设备内部辨识度，支持紧凑空间中的高效部署。

该连接器通过键控对准机制和宽温设计，确保在严苛工况中实现长期可靠连接，自由悬挂安装进一步增强系统灵活性。

四、2324319-1常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式电缆安装缺乏机械固定点，振动或外力易导致连接器位移或脱落。

方案：增设应力消除卡扣或绑带固定电缆，优化布线路径分散应力；在设备内部增加支撑结构，确保连接器受力均匀。

2. 密封防护失效

问题：IP40防护等级对灰尘防护有限，潮湿环境（湿度>80%RH）易因密封面贴合不足导致污染物渗入。

方案：定期清洁接触面并检查密封圈完整性；建议在潮湿场景中添加硅胶密封圈增强密闭性，同步控制环境湿度。

3. 端子电气性能下降

问题：1.2mm母端子压接高度偏差（超出±0.2mm公差）或氧化，引发接触电阻异常及信号中断。

方案：严格执行压接高度工艺标准（建议公差±0.3mm）；采用专用氧化层清洁工具维护端子，必要时更换端子组件。

4. 外壳结构损伤

问题：尼龙6/6壳体在高温工况（>105℃）或接触强酸/碱液体时易变形、脆化。

方案：避免暴露于腐蚀性环境；超过温度限值时更换金属外壳型号（如兼容系列）；每季度检查壳体有无裂纹或膨胀。

5. 键控对位偏差

问题：键控代码A未与匹配公端精准对接，导致插合错位或接触不稳定。

方案：安装前双端验证键控代码及端子序列一致性；使用导向销或定位夹具辅助插合，确保零偏差对接。

关键参数验证支撑

- 耐温限值：105°C工作温度上限（参考产品资料工组温度范围-40–105°C）

- 防护等级：IP40基础防尘能力（需强化密封以应对严苛环境）

- 应力设计：未配置连接器位置保证（CPC）功能，依赖外部固定措施

以上方案基于连接器结构特性及工业应用场景制定，可显著提升系统可靠性。
