行业资讯快速了解连接器最新行业资讯!

泰科TE 2324319-3连接器中文手册_现货采购_配套型号指南

作者:小编-接插世界网来源:接插世界网浏览量:9时间:2025-07-22 10:07:36

泰科2324319-3是一款单排三位母端子护套连接器,专用于电线和电缆端接。其蓝色壳体采用C键控代码以保障准确配对,额定电压60V。工作温度范围宽达-40°C至105°C,具备高温稳定性,适应工业环境要求。锁定机制基于端子本身,不可密封,且无法确保连接器固定位置。该设计兼容多类信号传输,结合泰科产品的可靠性与机械耐久性,适合自动化设备等高密度布线场景。

一、2324319-3中文手册

分类 详情

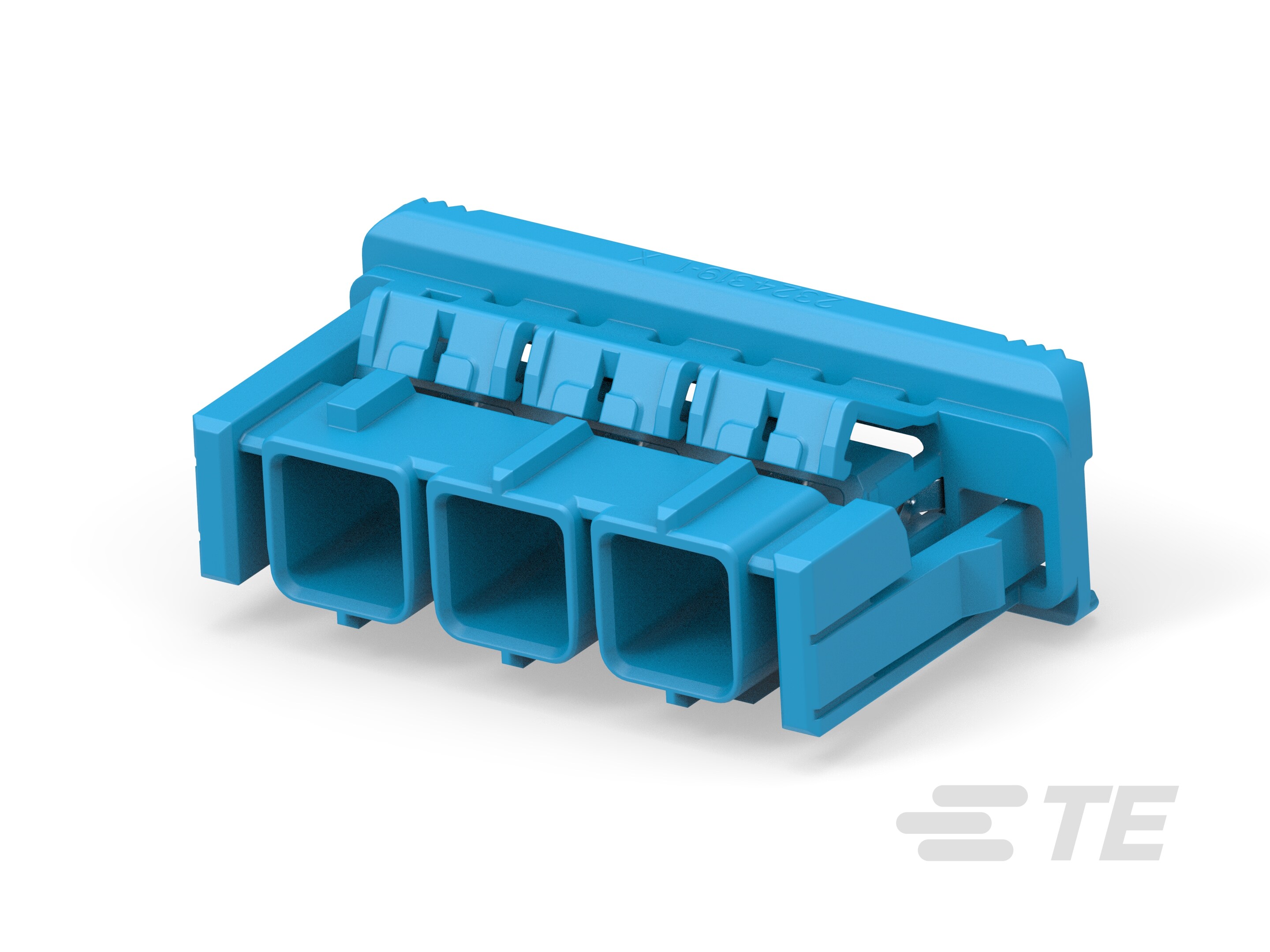

产品图 泰科TE 2324319-3连接器中文手册_现货采购_配套型号指南
产品型号 2324319-3
连接器和端子端接到 电线和电缆
主要锁定特性 端子上
可密封
连接器和壳体类型 母端子护套
行数 1
位数 3
标称电压架构(V) 60
连接器和键控代码 C
壳体颜色 蓝色
工作温度(最大值) 105°C[221°F]
工组温度范围 -40 – 105°C[-40 – 221°F]
能够保证连接器位置
采购入口 2324319-3现货
原厂手册 2324319-3数据手册.PDF

二、2324319-3配套型号

配套型号 产品图

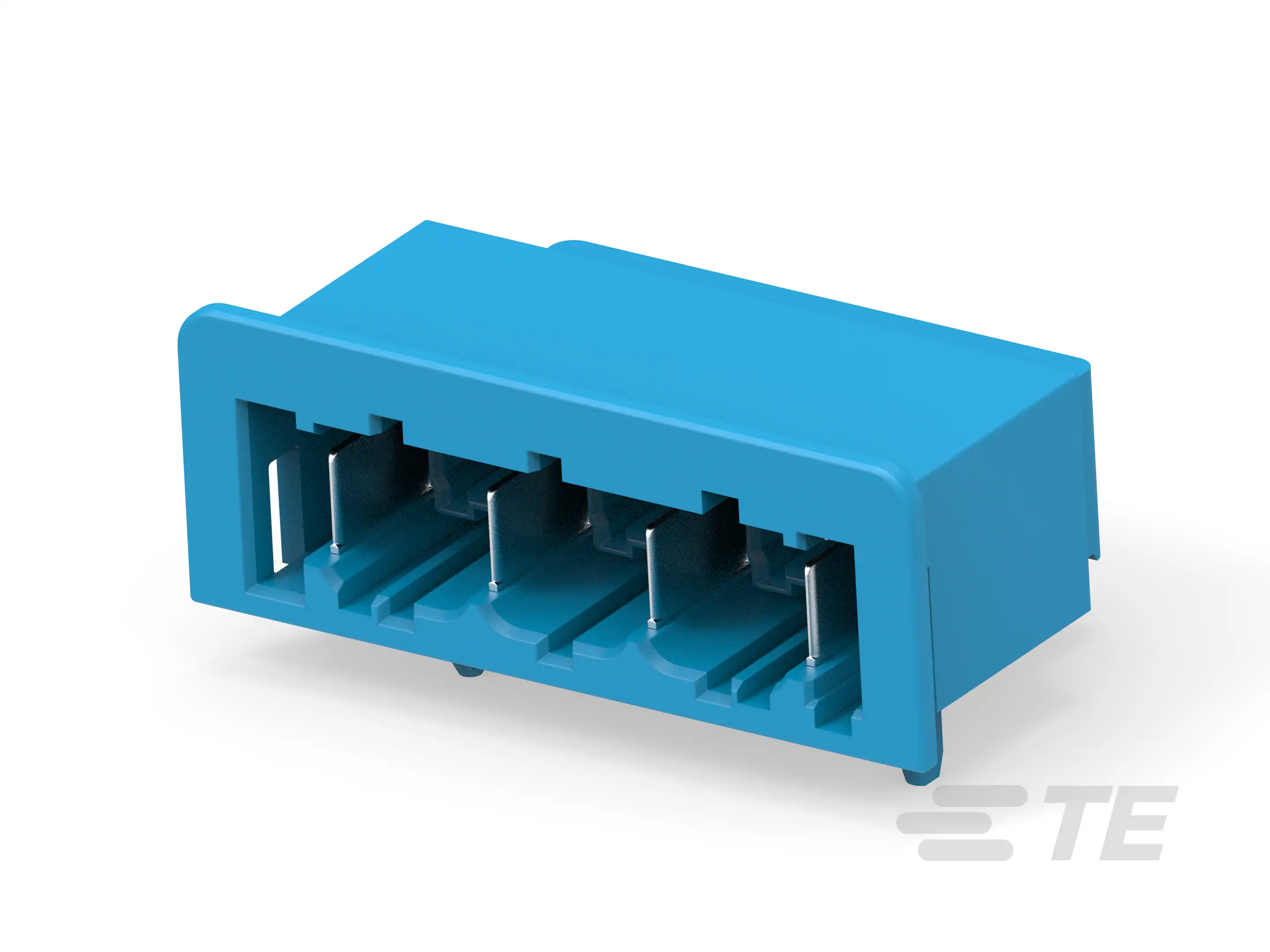

2333982-3 2333982-3
更多配套型号查询 2324319-3配套型号大全

三、2324319-3适用领域

泰科2324319-3连接器凭借高耐温性、精准键控机制及紧凑布局设计,主要适用于以下领域:

1. 工业控制与自动化设备

工作温度范围(-40℃至105℃)适应高温车间、电机控制柜等严苛环境,键控代码C与端子锁定结构确保振动场景下的防误插和稳定连接,支持传感器、PLC模块的信号传输。

2. 汽车电子及线束系统

105℃高温耐受性适配发动机舱、ECU周边等高温区域,1位单行紧凑设计(3端口)节省空间,键控代码C保障线束接口精准对接,提升车载控制单元连接的可靠性。

3. 通信与数据中心设备

3位单行布局(端子间距未明确)平衡空间利用率与信号隔离需求,耐高温特性兼容路由器、服务器内部高温环境,支持低压信号(60V架构)的稳定传输。

4. 家电与消费电子产品

蓝色壳体便于电路板快速识别,端子锁定机制确保洗衣机控制器、智能家电主板上反复插拔的稳定性,宽温域覆盖设备长期运行工况。

核心优势说明:

该连接器通过键控代码C实现精准防错插,高温耐受性与机械锁定结构保障工业及车载场景的持久可靠性。蓝色壳体增强设备装配辨识度,紧凑单行设计适配空间受限的电子系统。需注意其无密封特性,不适用防水防尘场景。

四、2324319-3常见问题与解决方案

1. 安装松动或脱落

问题:自由悬挂安装缺乏固定点,易受振动或外力影响导致移位或脱落。

方案:添加应力消除附件(如卡扣或绑带),确保电缆受力均匀分布,或增加支撑结构以分散机械应力。

2. 密封性不足

问题:产品不具备密封特性,在环境湿度较高时易渗入污染物,影响电气性能。

方案:连接点使用硅胶密封圈增强防护,控制工作环境湿度(建议不超过80%RH),并定期清洁接口面。

3. 端子接触不良

问题:母端子压接不当或接触面氧化可能导致接触电阻异常,影响信号传输稳定性。

方案:严格执行压接高度公差(如±0.2~0.5mm),采用专用工具清洁端子氧化层,必要时更换端子。

4. 高温变形风险

问题:壳体在高温环境(接近105°C上限)下可能发生软化或变形,降低连接可靠性。

方案:避免暴露于高温或腐蚀性场所;在持续高温条件下选用更高温度耐受型号,定期检查壳体完整性。

5. 键控错位

问题:键控代码C与公端未正确匹配时,引发连接不稳定或对准偏差。

方案:安装前核对键控代码及端子排列顺序,使用对准工具辅助定位,确保精确对接。

版权声明:部分文章信息来源于网络以及网友投稿,本网站只负责对文章进行整理、排版、编辑,是出于传递更多信息之目的,并不意味着赞同其观点或证实其内容的真实性,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快处理。
标题:泰科TE 2324319-3连接器中文手册_现货采购_配套型号指南
文本标签:泰科连接器
