泰科TE 2324319-7连接器中文手册_现货采购_配套型号指南
泰科2324319-7是一款单排3位母端子护套型连接器，壳体呈淡棕色，采用J型键控代码设计（键控代码J）。其核心特性包括：端子上集成主要锁定机构，确保端子稳固固定；支持标称60V电压架构，适应宽温工况（-40°C至105°C）；采用单行排列布局，支持3个电气位点。该连接器虽不具备密封能力及连接器位置保证（CPA）功能，但凭借母端子护套结构和高机械强度（工作温度上限105°C），可满足工业设备、汽车电子等场景下电线电缆的可靠连接需求。其结构设计注重端子锁定的稳定性，适用于中等电压传输环境。
一、2324319-7中文手册
| 分类 | 详情 |
|---|---|

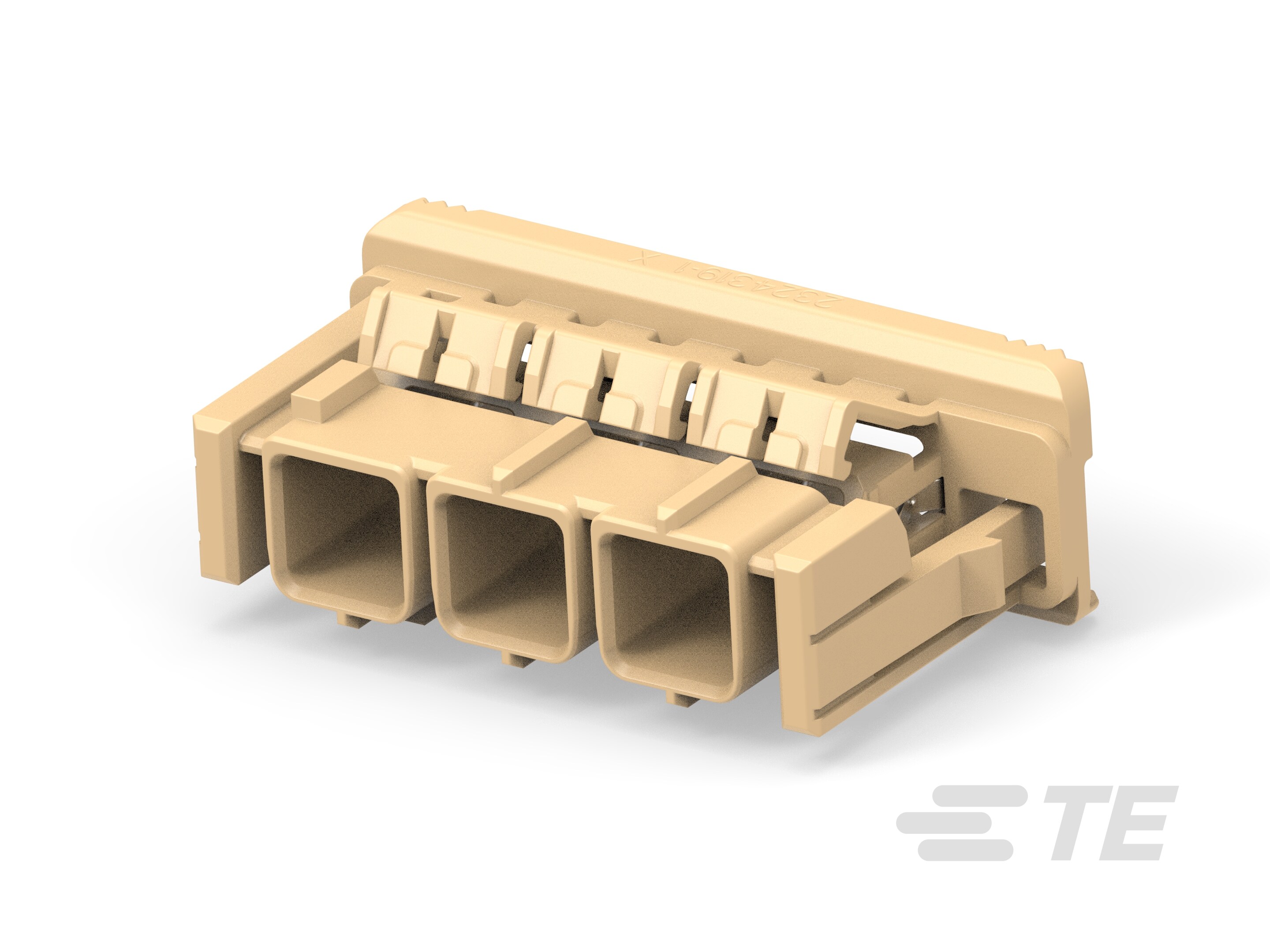

| 产品图 |
|
| 产品型号 | 2324319-7 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 3 |
| 标称电压架构(V) | 60 |
| 连接器和键控代码 | J |
| 壳体颜色 | 淡棕色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2324319-7现货 |
| 原厂手册 | 2324319-7数据手册.PDF |
二、2324319-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2333982-7 |
|
| 更多配套型号查询 | 2324319-7配套型号大全 |
三、2324319-7适用领域
泰科2324319-7连接器凭借其紧凑结构、宽温适应性及精准防误插设计，在以下专业领域具有典型应用价值：
1. 工业控制与设备内部连接：
淡棕色壳体配合1位3行紧凑布局（间距数据未明确，需补充），适应控制柜、传感器模块等空间受限场景。宽工作温度范围（-40℃至105℃）确保在厂房高温环境或寒冷工况下的电气稳定性，满足设备内部线束与电路板的可靠对接。
2. 汽车电子子系统：
键控代码J设计有效防止端子错插，增强线束组装准确性。适用于仪表盘显示单元、车内照明模块等非引擎高温区域（工作温度上限105℃符合要求），保障信号传输完整性。端子应力消除结构可应对车辆行驶中的振动干扰。
3. 医疗设备辅助电路：
无密封要求的特性使其适用于设备内部干燥区域的低复杂度连接，如监护仪辅助电源接口、诊断设备非核心信号传输。可维修性简化设备维护流程，淡棕色壳体便于内部线缆识别管理。
4. 能源设备内部布线：
适用于光伏控制器、UPS电源内部等温控环境中的低压（60V架构）电路连接。宽温耐受性适配设备运行时产生的局部温升，紧凑结构与自由悬挂能力优化机箱内线缆排布密度。
5. 基础通信设备布线：
母端子护套设计支持线对板连接，满足路由器、交换机的板级扩展接口需求。3引脚单排布局平衡空间利用率与信号隔离需求，键控机制提升组装效率。
该连接器通过J型键控保障端子精准对准，宽温域耐受性覆盖严苛环境，淡棕色壳体强化工业场景中的组件辨识度，适用于非密封场景下的低压稳定互联。
四、2324319-7常见问题与解决方案
1. 无应力消除导致的位移风险
问题：端子在位锁定特性缺失（产品参数"能够保证连接器位置 否"），自由悬挂安装时外力或振动易引发端子松脱。
方案：补充应力消除结构（如线缆绑带或支架卡扣），确保线束弯曲受力点远离端子接触区；对线束进行分段固定，分散机械应力。
2. 无密封防护的污染风险
问题：产品明确标注"可密封 否"，湿度或粉尘环境易造成端子氧化/短路（工作湿度无保护）。
方案：优化环境控制（湿度≤80%RH）；母端护套外加装防护套管；定期用无水乙醇清洁端子接触面。
3. 母端子压接失效
问题：1.2mm母端压接高度超差（＞±0.05mm）或氧化导致接触电阻升高。
方案：按端子厂商规范控制压接高度；使用气密性压接工具；氧化端子用纤维刷+专用清洁剂处理。
4. 尼龙外壳热变形风险
问题：淡棕色尼龙6/6壳体在持续＞105℃工况（如发动机舱）可能软化变形（参数"工作温度最大值105℃"）。
方案：严格监控环境温度（建议≤95℃）；高温场景更换金属护套型号（如TE 金属壳体系列）；每6个月目检外壳形变。
5. J型键控对位偏差
问题：键控代码J未与公端精确匹配时引发错位插接（参数"键控代码J"）。
方案：插接前双重核对公/母端键槽朝向；采用导向柱辅助定位工具；执行插接后"回拉测试"验证锁止。
设计应用提示：该三针单排母护套（产品行数1/位数3）适用60V以下低压场景，淡棕色壳体需避光保存以防老化。建议每500次插拔后进行端子导通测试，并优先搭配TE原厂压接工具（AMP系列）以保证兼容性。
