泰科TE 2324319-9连接器中文手册_现货采购_配套型号指南
泰科2324319-9是一款母端子护套连接器，专为电线和电缆端接设计。它以紧凑结构提供可靠电气连接，具备1行3位布局，标称电压支持60V。键控代码Z确保防误插接，水蓝色壳体增强识别性。工作温度覆盖-40°C至105°C范围，适应高温、低温及振动环境，尽管不可密封且无位置保证功能，但锁定特性基于端子实现稳定机械固定。整体体现泰科产品在高可靠性、耐用性及环境适应性上的优势，适用于工业控制、自动化设备等多样化场景。
一、2324319-9中文手册
| 分类 | 详情 |
|---|---|

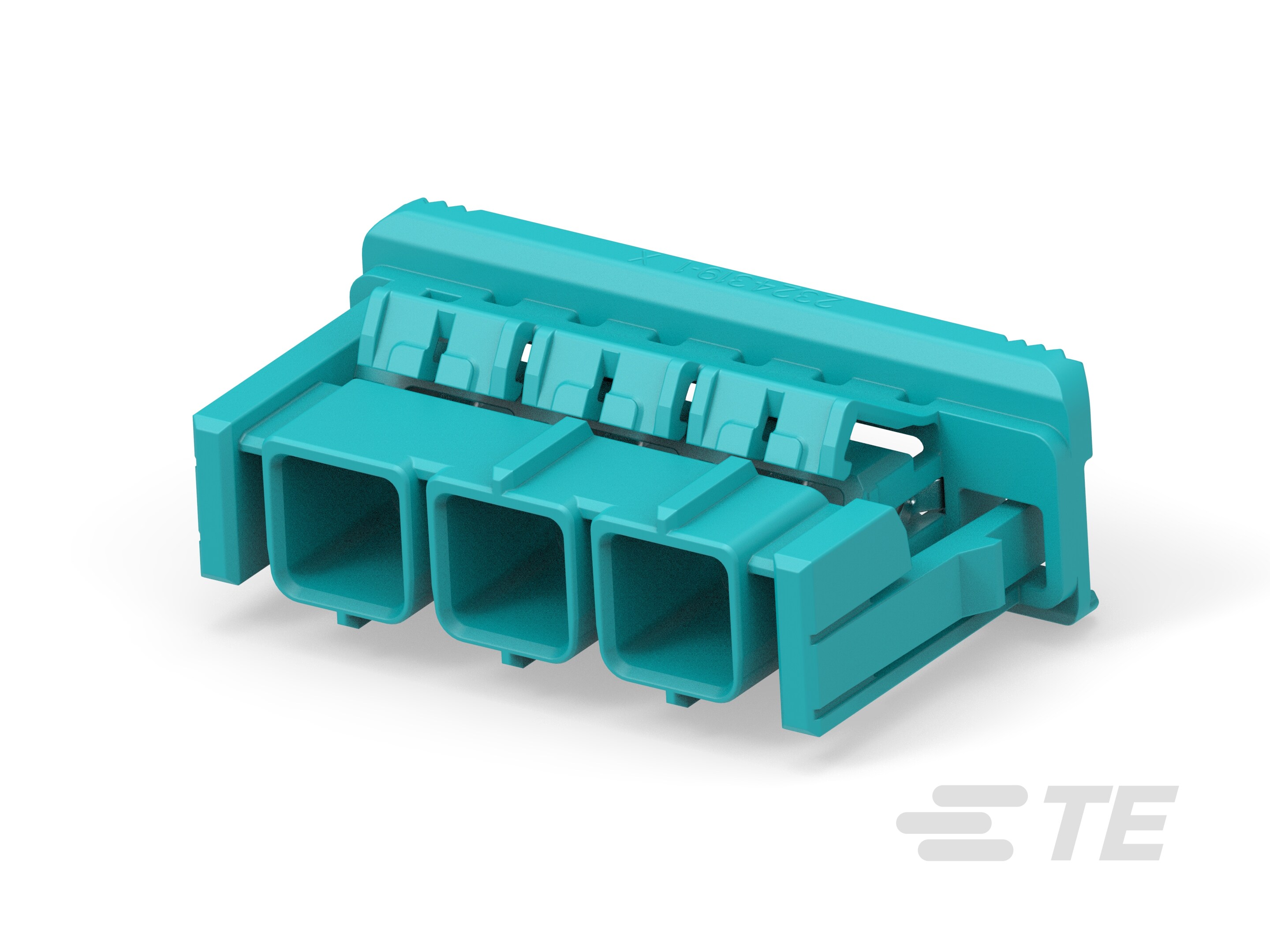

| 产品图 |
|
| 产品型号 | 2324319-9 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 3 |
| 标称电压架构(V) | 60 |
| 连接器和键控代码 | Z |
| 壳体颜色 | 水蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2324319-9现货 |
| 原厂手册 | 2324319-9数据手册.PDF |
二、2324319-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2333982-7 |
|
| 更多配套型号查询 | 2324319-9配套型号大全 |
三、2324319-9适用领域
泰科2324319-9连接器依托其高可靠性设计及针对性配置，适用于以下专业领域：
1. 工业自动化与设备控制
水蓝色壳体结合-40℃至105℃宽温耐受能力，适应车间高温、低温及振动环境。3位单行布局紧凑易集成，支持传感器信号传输与控制电路稳定对接，满足PLC系统、机械臂等设备的连接需求。
2. 汽车电子部件
键控代码Z设计防止端口误插，精密端子保障车载信号零干扰。105℃高温耐受性契合引擎舱ECU模块、线束接口等场景，确保动力系统数据传输的长期稳定性。
3. 户外能源设备
-40℃低温启动性能适配严寒环境，耐高温特性契合逆变器散热需求。单行直插式结构便于线缆快速布设，水蓝色壳体在设备内部具备辨识优势。
4. 医疗器械内部布线
无铅材质符合医疗设备环保标准，宽温域支持灭菌流程温度波动。紧凑型1×3布局简化设备内部走线，接触端子抗氧化处理延长使用寿命。
5. 通信设备模块连接
60V耐压架构保障基站、路由器的电源安全传输，母端子护套设计实现线到板的可靠连接。3位间距平衡信号密度与抗干扰需求，适用于控制板卡间数据交换场景。
该连接器通过宽温域耐受、防误插键控及抗振动结构，为严苛环境提供稳定电气连接解决方案，水蓝色壳体增强工业场景的组件识别效率。
四、2324319-9常见问题与解决方案
1. 安装稳定性不足
问题：无连接器位置保证设计，外力拉扯易导致护套位移或电缆松脱。
方案：增设卡扣式固定支架，采用应力消除绑带锁定线束，确保电缆轴向受力≤5N。
2. 端子接触失效
问题：1.2mm母端子压接高度偏差超出±0.3mm公差或氧化导致接触电阻升高。
方案：按泰科规范控制压接高度（0.15-0.3mm压缩量），使用非研磨型接触清洁剂处理氧化层，定期检测接触电阻（标准值≤20mΩ）。
3. 键控装配错误
问题：键控代码Z未与公端精确匹配，引发错插或对接失效。
方案：安装前双重复核键槽极性标记，使用导向销辅助初对准，施加≤25N插入力确保完全锁止。
4. 高温环境变形风险
问题：尼龙壳体在持续105℃工况下可能发生蠕变，影响端子定位精度。
方案：避免连续暴露于>95℃环境，每500工作小时进行弹性测试（按SAE/USCAR-2标准），线束弯曲半径维持≥5D（D为线缆直径）。
5. 防污染能力缺失
问题：非密封设计使污染物易侵入端子区域，导致电化学迁移。
方案：在PCB端增加三防涂层（符合IPC-CC-830B），环境湿度>70%时启动除湿系统，季度性进行绝缘电阻测试（标准值≥100MΩ）。
