TE 2326910-9 线到线母端子护套连接器 800V高电压 现货

泰科2326910-9是一款单针母端子护套型线对线连接器，适用于800V电压架构的同轴电缆系统。其核心特性包括：采用180°出线方向的压接式电缆安装结构，支持最高125°C工作温度（耐受范围-40°C至125°C），额定电流为1A。该连接器具备淡棕色壳体，但不具备密封、屏蔽及连接器位置锁定功能，适用于汽车电子或精密仪器等需要紧凑型同轴电缆连接的场景，在宽温域环境中确保稳定信号传输。

一、2326910-9中文手册

分类	详情

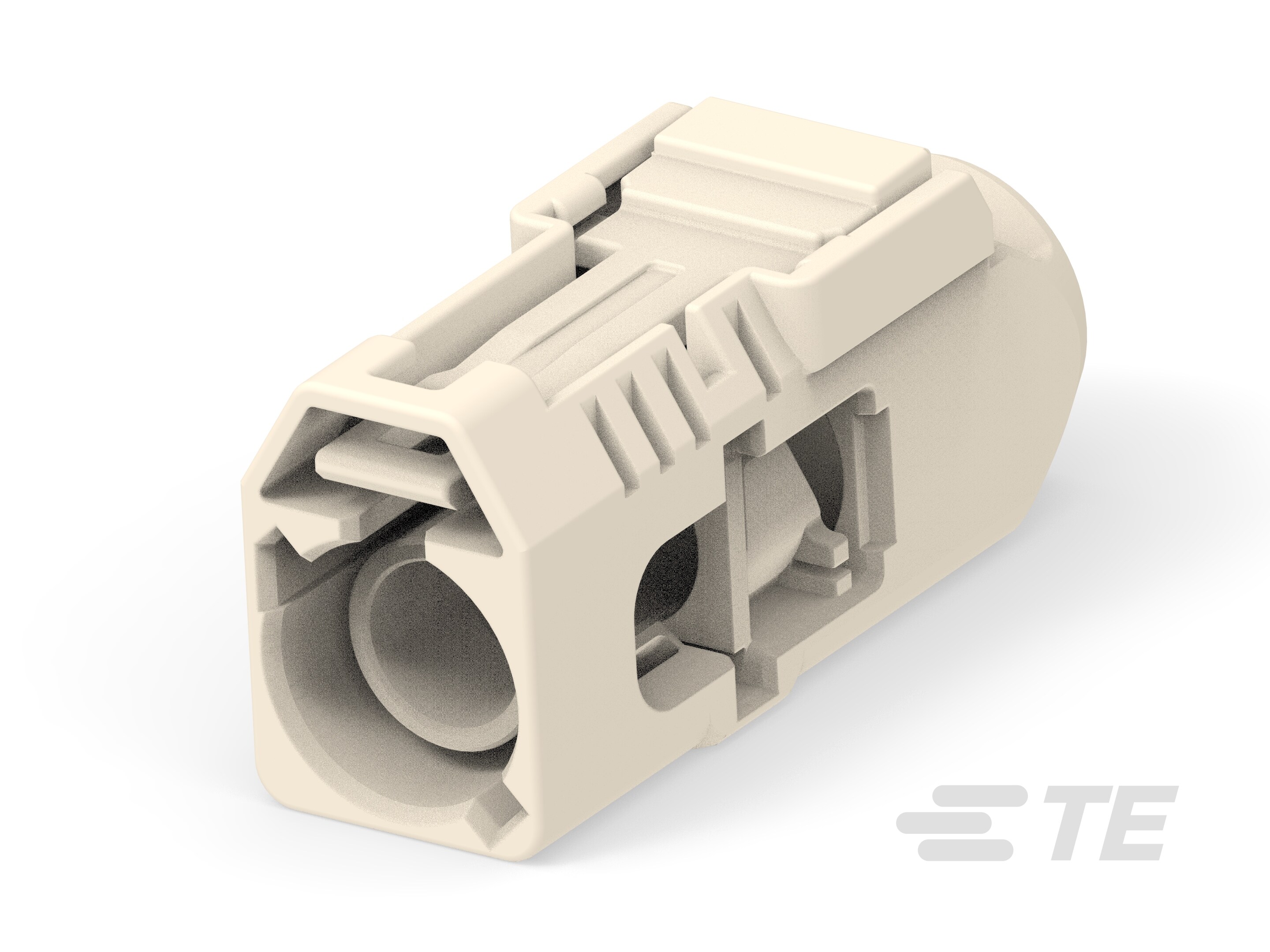

产品图
产品型号	2326910-9
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	I
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-9现货
原厂手册	2326910-9数据手册.PDF

二、2326910-9配套型号

三、2326910-9适用领域

泰科2326910-9连接器基于其键控机制、宽温度耐受范围及灵活安装设计，适用于以下关键领域：

1. 汽车电子信号系统：键控代码I配合端子对准机制（额定电流1A）防止插接错误，工作温度范围（-40°C至125°C）适应引擎舱与线束接口的严苛热环境，支持传感器与控制单元间的低电流信号稳定传输。

2. 通信设备内部连接：同轴电缆兼容性优化信号完整性，180°出线角度与电缆安装（自由悬挂）方式简化路由器、基站或数据传输设备内的布线布局，标称电压800V架构确保高频应用中的可靠性。

3. 工业控制与传感网络：工作温度范围（-40°C至125°C）耐受工厂极端条件，线到线连接结构简化PLC与传感器链路的低功率信号（1A）传输，自由悬挂安装适配高密度设备内紧凑空间。

4. 医疗仪器内部接口：压接端子端接提供可维修性，适应医疗设备内的紧凑布线需求，温度稳定性（-40°C至125°C）保障消毒环境中的运行连续性，避免低功率信号中断。

5. 消费电子与便携设备：淡棕色壳体提升视觉辨识度，线到线系统支持小型设备（如安防模块或便携工具）的信号对接，单位数设计平衡连接密度与简化维护。

该连接器通过键控对准、宽温适应性及电缆悬挂安装机制，实现复杂场景下的可靠低电流连接，壳体颜色进一步提升工业及消费场景中的快速识别效率。

四、2326910-9常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式电缆安装缺乏机械固定点，外力拉扯或振动易致连接器脱落。

方案：增设应力消除组件（如线缆卡扣或绑带），优化线缆受力分布；复杂场景下添加支撑支架分散应力。

2. 环境密封风险

问题：无主动密封设计（产品标注「可密封：否」），潮湿或粉尘环境易侵入污染物。

方案：加装外覆式防尘罩，关键接口涂抹硅脂密封胶；控制安装环境湿度≤80%RH。

3. 端子压接失效

问题：1A额定电流下，0.8mm²导线压接高度偏差＞±0.03mm即可导致接触电阻异常。

方案：严控压接高度公差（推荐±0.02~0.05mm），定期用精密探针清洁端子；老化端子立即更换。

4. 壳体高温变形

问题：尼龙6/6外壳在持续＞110℃环境易软化变形（极限温度125℃为瞬态值）。

方案：避免接触酸/碱溶剂；高温工况（＞100℃）缩短检查周期至3个月，监测壳体形变量。

5. 键控对位失误

问题：键控代码「I」单一定位结构，错位插接易引发端子弯折（仅1孔位无冗余）。

方案：强制预安装物理校准，使用导向销辅助插合；禁止反向施力操作。
