泰科TE 2-2326910-0线到线连接器800V同轴现货

泰科2-2326910-0连接器是一款线对线单端连接器，采用母端子护套设计，适用于同轴电缆。其额定电压800V，最大电流1A，工作温度范围-40°C至125°C，具备高可靠性和耐用性，适合严苛工业环境。设计为180°出线角度、键控代码Z和水蓝色尼龙壳体，通过压接方式端接电缆，支持自由悬挂安装。此连接器无屏蔽功能，不保证固定位置，广泛用于汽车、工业等领域，提供稳定的电信号连接。

一、2-2326910-0中文手册

分类	详情

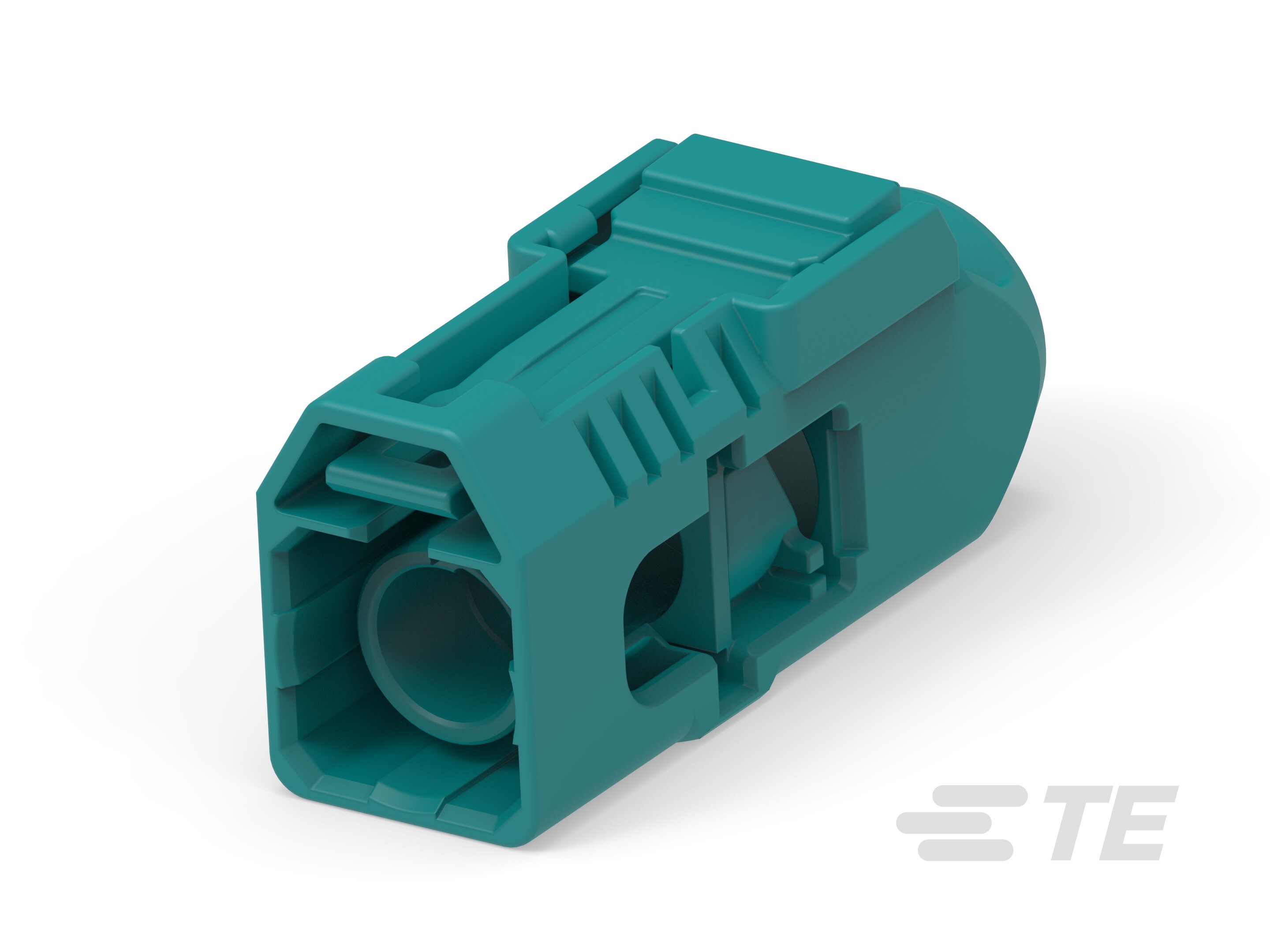

产品图
产品型号	2-2326910-0
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	Z
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2-2326910-0现货
原厂手册	2-2326910-0数据手册.PDF

二、2-2326910-0配套型号

三、2-2326910-0适用领域

泰科2-2326910-0连接器凭借其高电压适应性、宽温度耐受范围及键控对准机制，广泛应用于以下领域：

1. 汽车电子控制系统：800V标称电压架构和母端子护套设计适配车载信号传输需求，键控代码Z防止误插插拔错误，高耐温性（-40°C至125°C）确保在发动机舱等严苛环境中的稳定性能。

2. 工业自动化设备：自由悬挂电缆安装方式方便高振动、狭小空间的集成，180°出线角度优化线缆布局，压接线缆端接方法增强抗振动可靠性，适用于传感器和控制模块的低电流（1A最大）信号连接。

3. 3C数码电子产品：水蓝色壳体提供视觉辨识度，单行单位紧凑设计（1位×1行）节省PCB空间，同轴电缆类型支持数据信号完整传输，满足路由器、基站或智能硬件内部线对线连接需求。

4. 测试与测量仪器：端子最大电流1A和屏蔽否特性适配精密仪器数据采集，-40°C至125°C工作范围保障在实验室或车间多变环境下的准确性与耐久性。

该连接器通过键控代码、自由悬挂安装及高电压兼容性，实现低电流传输场景中的可靠连接，水蓝色外壳提升工业及消费电子应用中的快速识别性。

四、2-2326910-0常见问题与解决方案

1. 安装稳定性不足

问题：采用自由悬挂式电缆安装，缺乏机械固定点，易受振动或外力牵引导致位移。

方案：增设应力消除附件（如线缆卡扣或绑带），优化布线路径减少外力影响；考虑增加支撑架分散应力。

2. 环境防护风险

问题：非密封设计（产品参数明确"可密封：否"），无法阻隔湿气或污染物侵入。

方案：避免用于潮湿/多尘环境；如需基础防护，参考方案为在非关键场景添加第三方密封胶（注意：非原厂标准方案）。

3. 端子压接失效

问题：母端子额定电流1A，压接高度偏差或氧化易引发接触电阻超标。

方案：严格按±0.2~0.5mm公差压接，使用气相清洁剂处理氧化层；定期监测端子接触电阻。

4. 外壳耐受性限制

问题：尼龙外壳在125°C高温或化学腐蚀下可能变形（工温范围-40~125°C）。

方案：禁止接触强酸/碱介质；连续高温工况（>100°C）建议改用金属外壳型号；每季度目视检查龟裂变形。

5. 键控对位偏差

问题：键控代码Z未与公端精准匹配时，导致插接失效或端子损伤。

方案：插接前双重确认公/母端键控代码一致性；使用导向柱辅助工具确保轴向对准。
