泰科TE 2326914-2 公端子同轴线到线连接器 800V现货
泰科2326914-2是一款线对线连接的1位单行公端子护套连接器，适用于800V电压架构及最大1A电流的同轴电缆压接端接。其设计采用180°出线角和电缆安装方式（自由悬挂），淡黄色壳体可耐受-40°C至125°C的宽温工作环境。该连接器不具备密封、屏蔽或连接器位置保障功能，主要优势在于高电压环境下的稳定性和耐温性能，适用于特定工业电子设备的内部线束连接需求。
一、2326914-2中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |  |
| 产品型号 | 2326914-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡黄色 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2326914-2现货 |
| 原厂手册 | 2326914-2数据手册.PDF |
二、2326914-2配套型号
| 配套型号 | 产品图 |
|---|---|

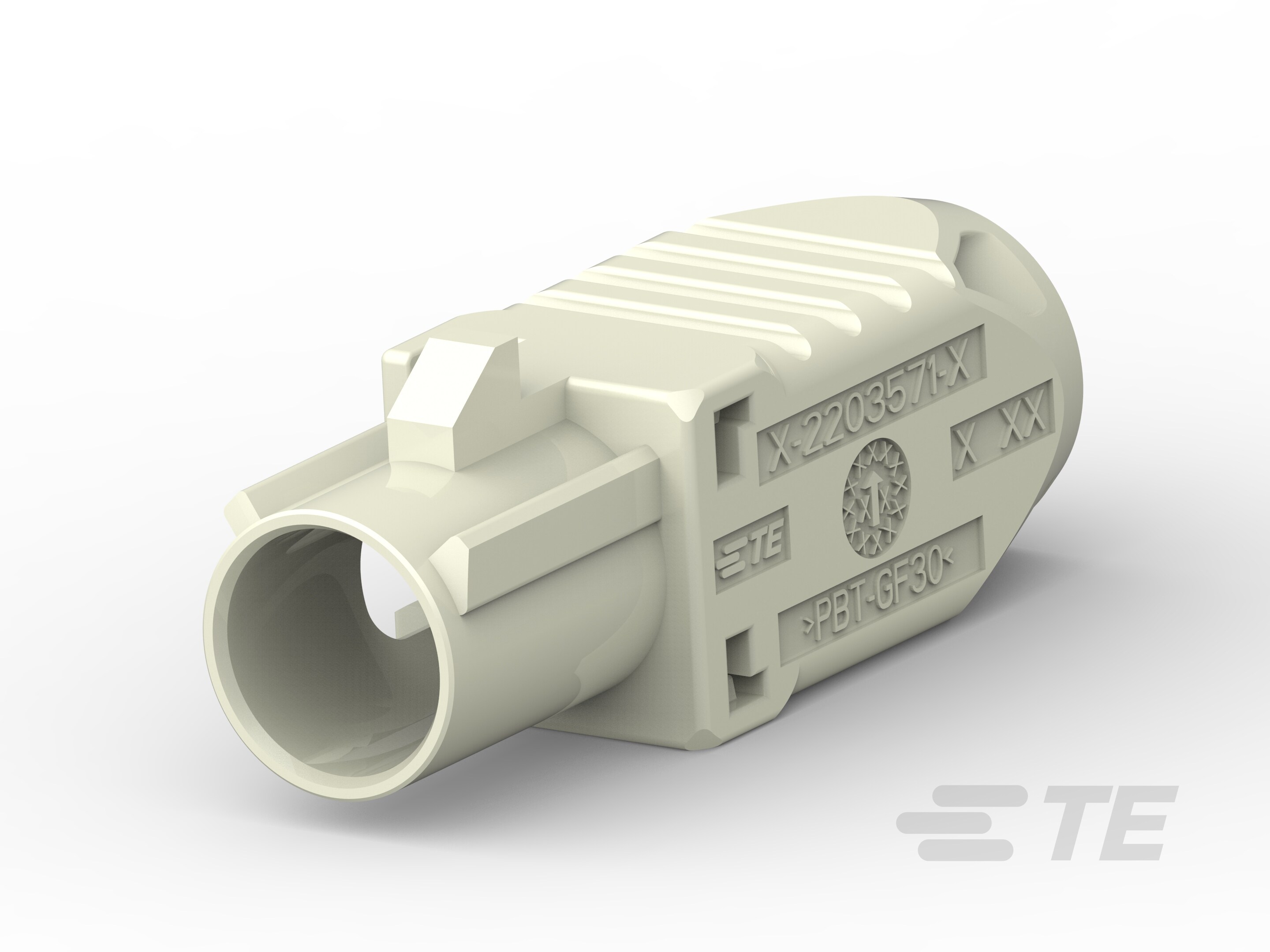

| 2203571-2 |  |

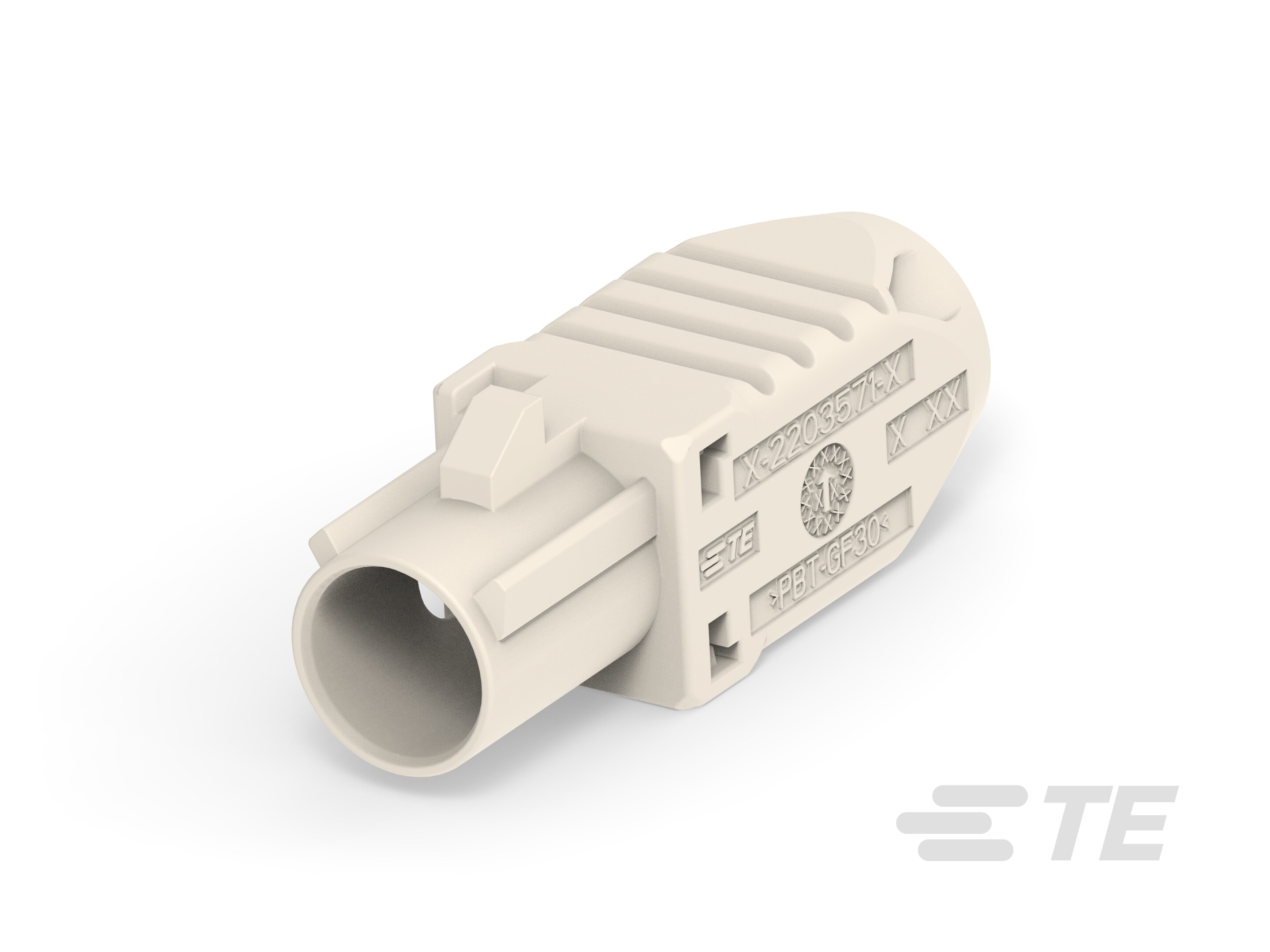

| 2203571-1 |  |
| 更多配套型号查询 | 2326914-2配套型号大全 |
三、2326914-2适用领域
泰科2326914-2连接器作为单孔位、高压同轴电缆自由悬挂解决方案，其设计特性适配以下关键应用领域：
1. 高压能源传输系统：
支持800V电压架构及125℃峰值工作温度（-40至125℃宽温域），适用于电动车充电枪模块、电池管理系统（BMS）高压采样回路，同轴结构确保大电流传输时降低信号衰减。
2. 高温环境设备布线：
铜合金压接端子和125℃耐温能力适配内燃机舱线束（如氧传感器引线），180°出线角度优化引擎舱紧凑空间布线，淡黄色壳体提升高温区域的视觉辨识度。
3. 精密仪器内部互联：
单孔位微型设计（1×1布局）满足医疗影像设备、工业传感器等狭小空间布线需求，电缆自由悬挂安装方式便于设备内部柔性走线，同轴电缆结构增强抗电磁干扰能力。
4. 自动化机械控制链路：
键控代码B防误插机制保障PLC信号传输可靠性，无防护壳体（无IP评级）通过压接端接确保振动环境连接稳固，适用于机械臂编码器、伺服驱动器等控制信号连接。
该连接器通过同轴结构实现高频信号完整性，高温耐受性与自由悬挂特性共同支撑复杂工业场景中的持久连接，其淡黄色外壳在设备维护中提供快速定位功能。
四、2326914-2常见问题与解决方案
归纳如下：
1. 安装稳定性不足
问题：自由悬挂式安装缺乏固定支撑点，在振动或外力拉扯下易导致连接器位移或脱落。
方案：在电缆端添加应力消除卡扣或绑带，分散线缆受力点；对大功率应用场景增设支架结构，确保机械应力不作用于连接器本体。
2. 密封防护失效
问题：密封面污染或环境湿度过高（＞80%RH）时，可能导致污染物侵入同轴接口。
方案：安装前清洁密封面并涂抹硅基密封脂，定期检查密封圈弹性；优化设备布局避开高湿区域，必要时加装防潮罩。
3. 端子接触异常
问题：1.2mm母端子压接高度偏离公差范围（±0.2mm）或氧化层增厚，引起接触电阻升高。
方案：使用带高度校准功能的压接工具作业；采用无残留专用清洁剂处理氧化端子，同轴线缆需优先选用镀金层端子增强耐腐蚀性。
4. 外壳结构损伤
问题：尼龙6/6材质在持续＞125℃工况下易软化变形，接触化学溶剂可能引发龟裂。
方案：避免强酸/碱环境使用；高温场景更换金属外壳衍生型号（如2326914-5系列）；季度巡检外壳有无变形纹路。
5. 插接错位故障
问题：键控代码B与公端未精确匹配时，导致同轴芯针偏移引发信号衰减。
方案：连接前双确认键槽代码标记；采用带导向槽的对准治具辅助插接，确保内导体轴向同心度≤0.3mm偏差。
