TE 2-2326911-0 Coaxial Wire-to-Wire 800V Crimp现货

泰科2-2326911-0是一款单芯线对线连接器，采用180°出线角度的水蓝色母端子护套壳体，适用于自由悬挂的电缆安装。其设计基于800V电压架构，核心端子额定电流为1A，工作温度范围为-40°C至125°C。该连接器采用压接方式端接同轴电缆（无屏蔽功能），具有Z型键控代码以确保正确匹配。虽然不支持密封或物理位置锁定功能，但其结构满足汽车电子及工业设备中基础电路连接需求，适用于空间受限且对耐温性有要求的单点电气互连场景。

一、2-2326911-0中文手册

分类	详情

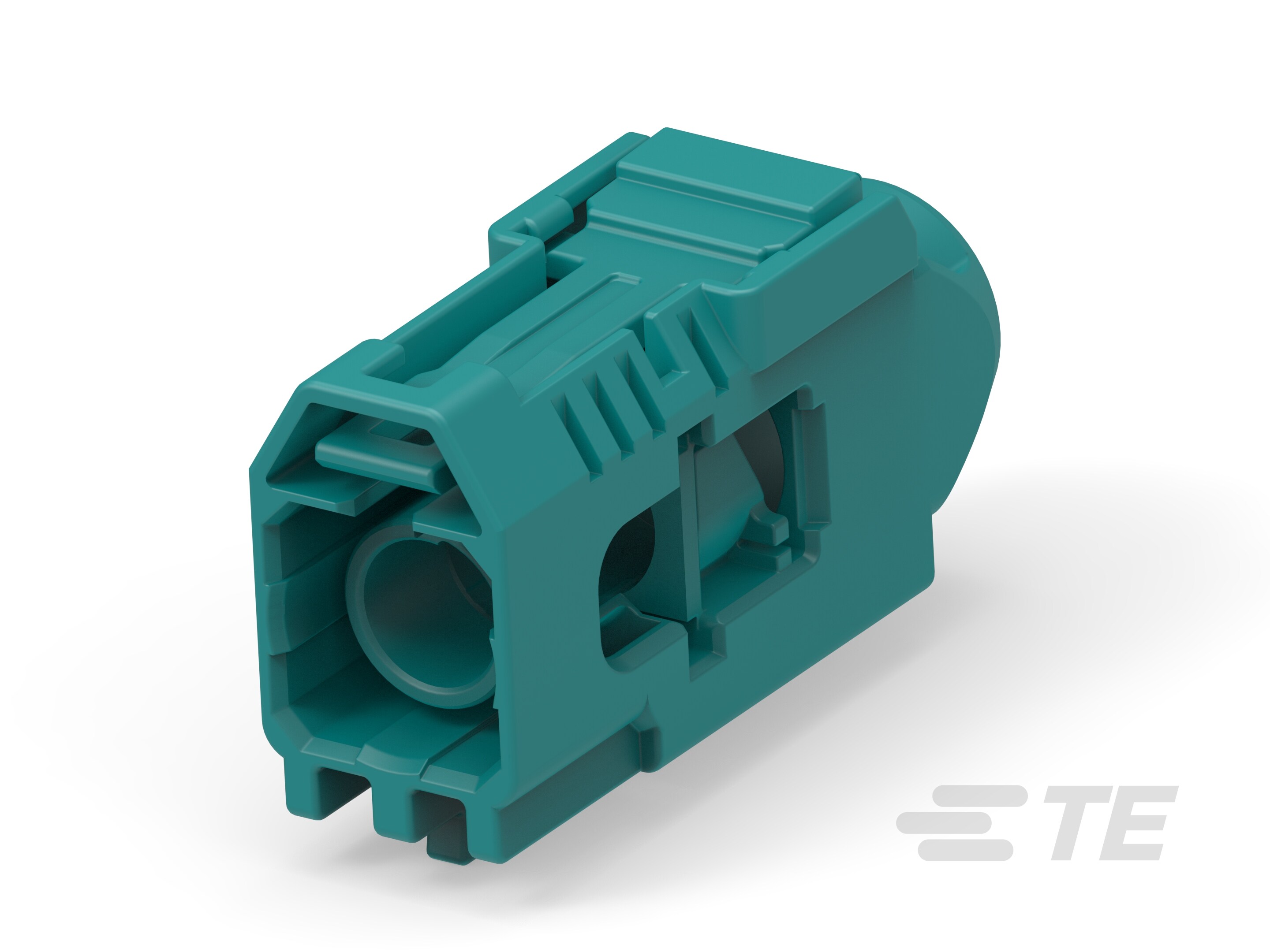

产品图
产品型号	2-2326911-0
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	Z
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2-2326911-0现货
原厂手册	2-2326911-0数据手册.PDF

二、2-2326911-0配套型号

三、2-2326911-0适用领域

泰科2-2326911-0连接器凭借其宽温适应性、高电压支持及键控机制，广泛应用于以下领域：

1. 工业自动化与机械控制：-40°C至125°C工作温度范围适应工厂环境中的温度波动，自由悬挂安装方式简化线缆布局，1位单行设计支持传感器信号传输，确保设备控制链路的稳定性和高振动耐受性。

2. 汽车电子系统：键控代码Z防止误插，结合800V电压架构适配车载ECU和线束接口，压接端接方法保障接触可靠性，适用于低电流信号传输场景以提升行车安全。

3. 户外能源设备：如太阳能光伏逆变器，水蓝色壳体增强辨识度，180°出线角度优化线缆布线，宽温特性（-40°C至125°C）抵抗风沙、温度变化，确保野外环境中的稳定运行。

4. 医疗仪器与设备：自由悬挂安装简化设备内部布线，低热损设计（1A电流额定）降低故障风险，支持可维修结构维护流程，适用于诊断仪器内部信号连接。

5. 通信与数据传输：线到线结构适配同轴电缆信号传输，键控对准机制减少干扰，紧凑尺寸平衡连接密度，满足路由器和基站中低频数据传输需求。

该连接器通过键控对准、压接耐久及宽温性能，确保复杂场景中的长期稳定连接，水蓝色外壳进一步提升工业及户外场景的易识别性。

四、2-2326911-0常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式电缆安装缺乏结构固定点，在振动或外力冲击下易发生移位或脱落。

方案：添加应力消除附件（如卡扣或绑带），确保电缆应力均匀分布，或额外增加支撑框架以分散机械负荷。

2. 密封性不足

问题：防护等级不高于IP00（不可密封），在高湿度或污染环境中可能导致污染物侵入接口内部。

方案：定期清洁连接界面，应用硅胶密封圈增强临时防水性，并控制环境湿度不超过80%RH。

3. 端子接触不良

问题：压接端子（额定电流1A）处理不当或表面氧化引起接触电阻升高，导致信号不稳定。

方案：严格依据压接高度公差（±0.2~0.5mm）执行操作，使用精密工具清洁端子氧化层，必要时应更换受损端子。

4. 外壳变形或腐蚀

问题：尼龙基外壳在持续高温（最高125°C）或接触腐蚀性液体时，可能发生变形或侵蚀。

方案：避免暴露于强酸碱性环境，高温场景下升级为金属外壳型号替代，并执行常规外壳完整性检测。

5. 键控错位或对准偏差

问题：键控代码Z未精确匹配公端设计，易引发连接不稳固或电气短路。

方案：安装前核验双方键控代码及端子序列，采用对齐导向器辅助定位，确保零偏差插接。
