泰科TE 2326911-6 母端子护套 800V同轴 现货

泰科2326911-6是一款单孔位（1行1位）母端子护套型线对线连接器。其采用180°出线角度的电缆安装（自由悬挂）设计，适用于同轴线缆的压接端接。该连接器标称电压架构为800V，最大端子额定电流为1A，可在-40℃至125℃的宽温环境下稳定工作。壳体为坚果褐色，具有紧凑结构，但不具备密封、屏蔽及连接器位置锁定功能。

一、2326911-6中文手册

分类	详情

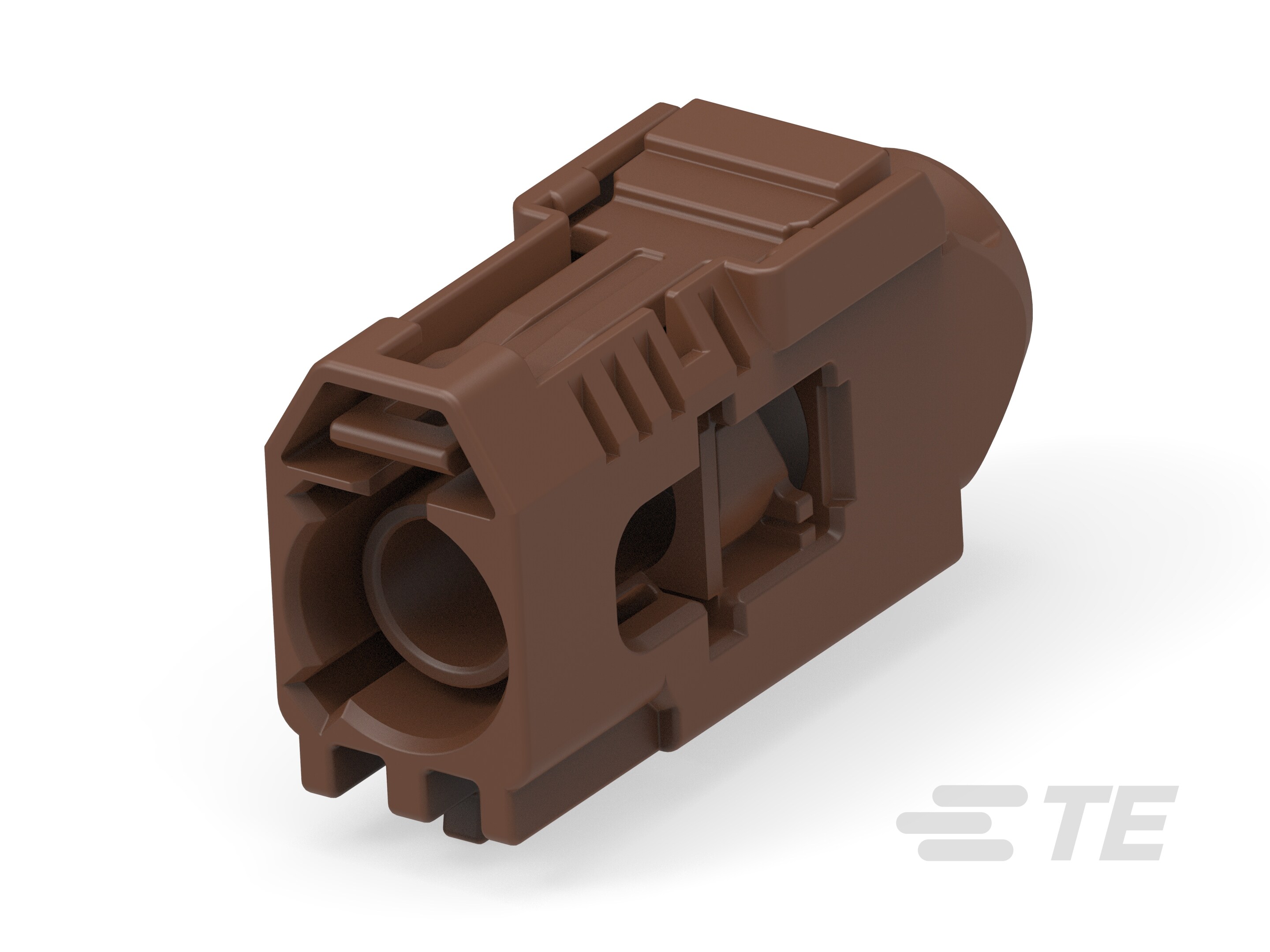

产品图
产品型号	2326911-6
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	F
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326911-6现货
原厂手册	2326911-6数据手册.PDF

二、2326911-6配套型号

三、2326911-6适用领域

泰科2326911-6连接器凭借其宽温耐受性、精准定位机制及便捷安装特性，广泛应用于以下领域：

1. 汽车电子系统：键控代码F与180°出线角度设计防止误插与干扰，适用于车载传感器接口及ECU连接环节，确保在引擎高温（-40°C至125°C）环境中实现稳定信号传输，保障行车安全与电气可靠性。

2. 工业控制与自动化：耐温范围宽（-40°C至125°C）适应工厂高低温振动环境，自由悬挂安装方式简化机械装备内部电缆管理，支持机床或生产线低电流信号（1A）控制链路的连续运行。

3. 通信与射频设备：同轴电缆结构与800V标称电压架构优化高频信号完整性，应用于基站天线馈线或路由器内部连接，单行单位布局（1位）平衡空间紧凑性与抗干扰需求。

4. 户外能源监测：坚果褐色壳体便于环境快速识别，电缆自由悬挂设计适配紧凑布局，支持太阳能监控或风能系统传感器接口在宽温条件下的可靠数据传输。

该连接器通过键控对准及应力消除机制，确保长期连接稳定性和耐久性，坚果褐色外壳进一步提升工业应用中的可视辨识度。

四、2326911-6常见问题与解决方案

1. 安装松动或脱落

问题：连接器安装类型为电缆安装（自由悬挂），缺乏固定点，易受振动或外力影响导致电缆移位或连接器脱落。

方案：添加应力消除附件（如卡扣或绑带）固定电缆，确保受力均匀分布，或增加支撑结构分散应力。

2. 端子接触不良

问题：1A端子采用压接端接方法，若压接高度不当或端子表面氧化，导致接触电阻异常增大，影响信号传输。

方案：按推荐压接高度公差（±0.2~0.5mm 常见范围）操作，使用专用工具清洁端子氧化层，必要时更换端子。

3. 外壳变形或腐蚀

问题：壳体材料（如坚果褐色尼龙或类似塑料）在高温（接近125°C上限）或腐蚀性环境中易软化变形或老化腐蚀。

方案：避免暴露于强酸/碱环境；在高温场景下确保工作温度≤125°C并增加散热措施，或升级为更高耐温材料；定期检查外壳完整性。

4. 键控错位或对准偏差

问题：键控代码F未正确与公端匹配，导致连接器对位不准，可能引发连接不稳定或物理损坏。

方案：安装前严格核对键控代码和端子排列顺序，使用对准工具辅助定位，确保精密对接。

5. 温度适应性不足

问题：工作温度范围（-40°C 至 125°C）在极端低温（如接近-40°C）时可能导致材料脆化，高温（接近125°C）下可能加剧塑料软化，影响可靠连接。

方案：确保安装环境温度始终在-40°C至125°C范围内；在低温下添加防寒保护，在高温下优化通风或散热结构，以维持性能稳定。
