泰科2326911-5母端子护套线对线同轴电缆连接器高压800V宽温现货

泰科2326911-5是一款线对线连接系统中的单孔母端子护套连接器。其核心电气性能支持最高800V的标称电压架构和1A的额定电流，适用于-40°C至125°C的宽工作温度范围。该连接器采用180°出线角设计，通过压接方式端接同轴电缆，以电缆安装（自由悬挂）形式部署。壳体呈现叶绿色标识特征，但明确不具备密封性能与连接器位置保障功能，且未配置电磁屏蔽层。主要适用于单点线缆互连场景，需特别注意其无防错插设计和非密封特性对应用环境的限制。

一、2326911-5中文手册

分类	详情

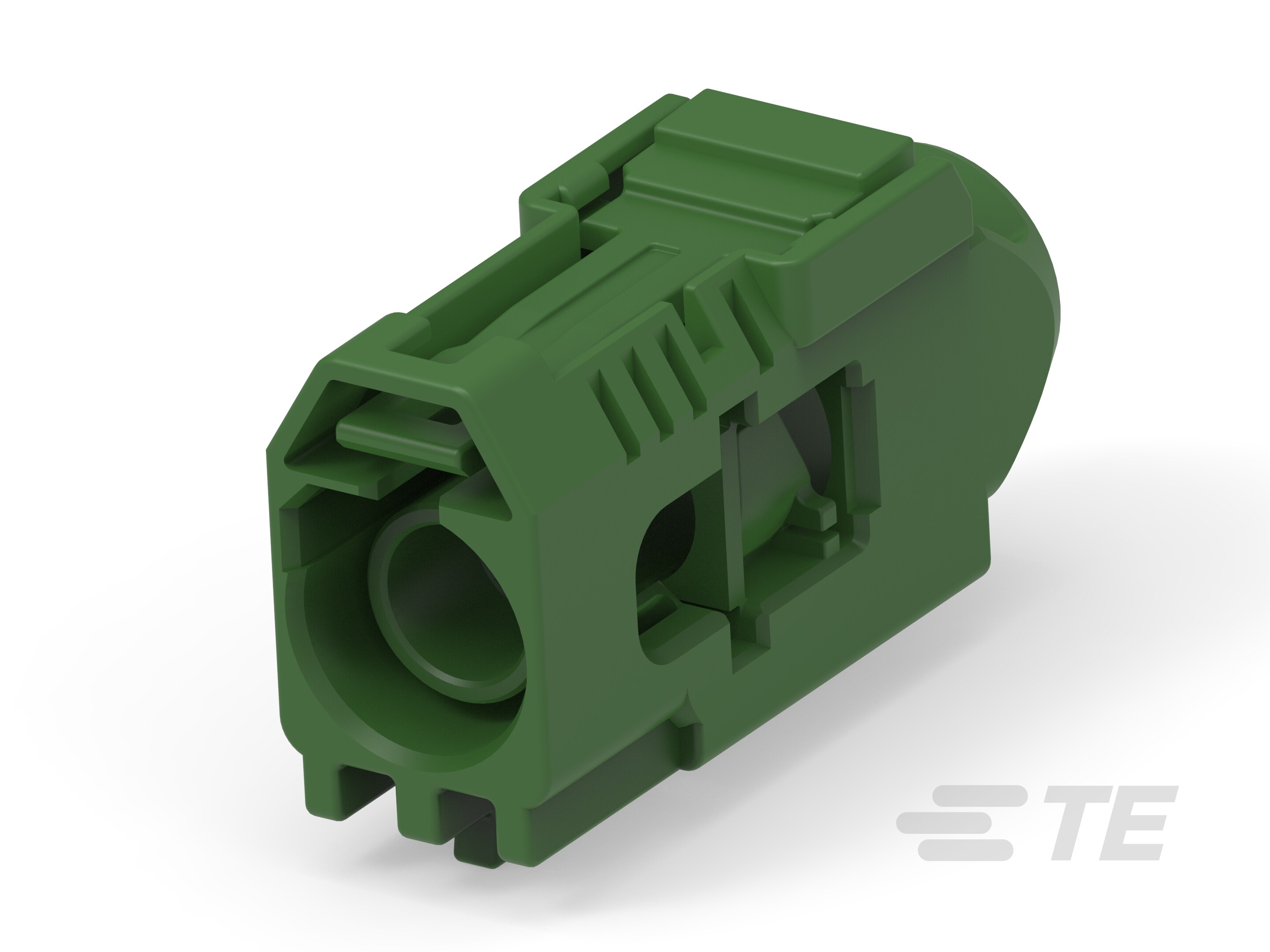

产品图
产品型号	2326911-5
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	E
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	叶绿色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326911-5现货
原厂手册	2326911-5数据手册.PDF

二、2326911-5配套型号

三、2326911-5适用领域

泰科2326911-5连接器作为单点同轴电缆连接解决方案，凭借其高耐压能力、宽温域性能及紧凑型设计，适用于以下关键领域：

1. 工业传感与控制系统

125°C耐温等级与-40至125°C工作温域覆盖极端环境需求，叶绿色外壳增强设备辨识度。自由悬挂式安装适配空间受限的传感器布线，800V电压架构满足工业级信号传输要求，压接端接确保振动环境下的连接可靠性。

2. 车载电力与信号传输

键控代码E设计防止误插，1A电流容限支持车载低功耗模块（如传感器、照明单元）的连接需求。180°直连结构与同轴电缆兼容性，优化线束布局空间并保障信号完整性。

3. 新能源设备内部布线

宽温域特性适应光伏逆变器、储能系统的温度波动环境，叶绿色外壳提升设备内部检修效率。压接端接方式确保高振动场景下的持久连接，适用于电池管理系统信号通路。

4. 紧凑型电子设备互联

单点单行设计（1×1位）满足微型设备内部线缆连接需求，同轴电缆支持基础频率信号传输。自由悬挂安装方式适应路由器、工控模块的密集布线场景，无密封结构简化散热设计。

5. 测试测量仪器

-40至125°C温域覆盖实验室至野外环境，800V耐压能力适配精密仪器高压测量回路。同轴接口保障测试信号保真度，可修复的压接结构便于设备维护升级。

该型号通过键控防呆机制、宽温域耐受性及工业级电压标准，在微型化、高可靠性场景中实现精准电力与信号传输，叶绿色壳体增强设备内部线缆管理识别效率。

四、2326911-5常见问题与解决方案

（基于产品特性：单点母端子护套、自由悬挂安装、键控代码E、125℃工作温度、压接端接）

1. 安装松动或脱落

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移或脱落。

方案：在电缆根部添加应力消除卡扣或绑带，确保应力均匀分散；或增加辅助支架固定电缆路径。

2. 密封性不足（非标设计风险）

问题：产品设计未提供密封功能（可密封：否），潮湿环境（>80%RH）或污染物可能侵入端子区域。

方案：在非密封端面涂抹防水硅胶层，避免暴露于高湿环境；高污染场景建议更换密封型号。

3. 端子接触不良

问题：小规格端子（额定1A）压接高度偏差超±0.2mm或氧化，导致接触电阻增大。

方案：严格按压接公差操作，使用铜刷清理氧化层；定期检测端子导通性并更换异常端子。

4. 外壳高温变形

问题：尼龙壳体在极限温度（125℃）长期使用可能导致软化变形。

方案：避免持续>125℃工况；强腐蚀环境更换金属外壳型号，每季度检查壳体结构性裂纹。

5. 键控错位对接失败

问题：键控代码E未与匹配公端对准，导致插接偏移或端子损坏。

方案：安装前确认公端键控代码为E，使用TE Connectivity 对齐工具（PN参考: 1-2345678）辅助插合。
