泰科TE 1-2345656-0连接器中文手册_现货采购_配套型号指南
泰科1-2345656-0是一款用于缆到缆连接的紧凑型公端子护套连接器，设计为单行双位架构，标称电压800V，采用PBT GF30主体材料确保机械强度与耐用性。其出线角度为180°，便于安装，端接方式为压接以提高可靠性，工作温度范围覆盖-40°C至125°C，适合严苛环境。该连接器具备出色的信号完整性及稳定性，广泛适用于汽车工业、通信设备等领域，支持高效数据传输和长期运行需求。
一、1-2345656-0中文手册
| 分类 | 详情 |
|---|---|

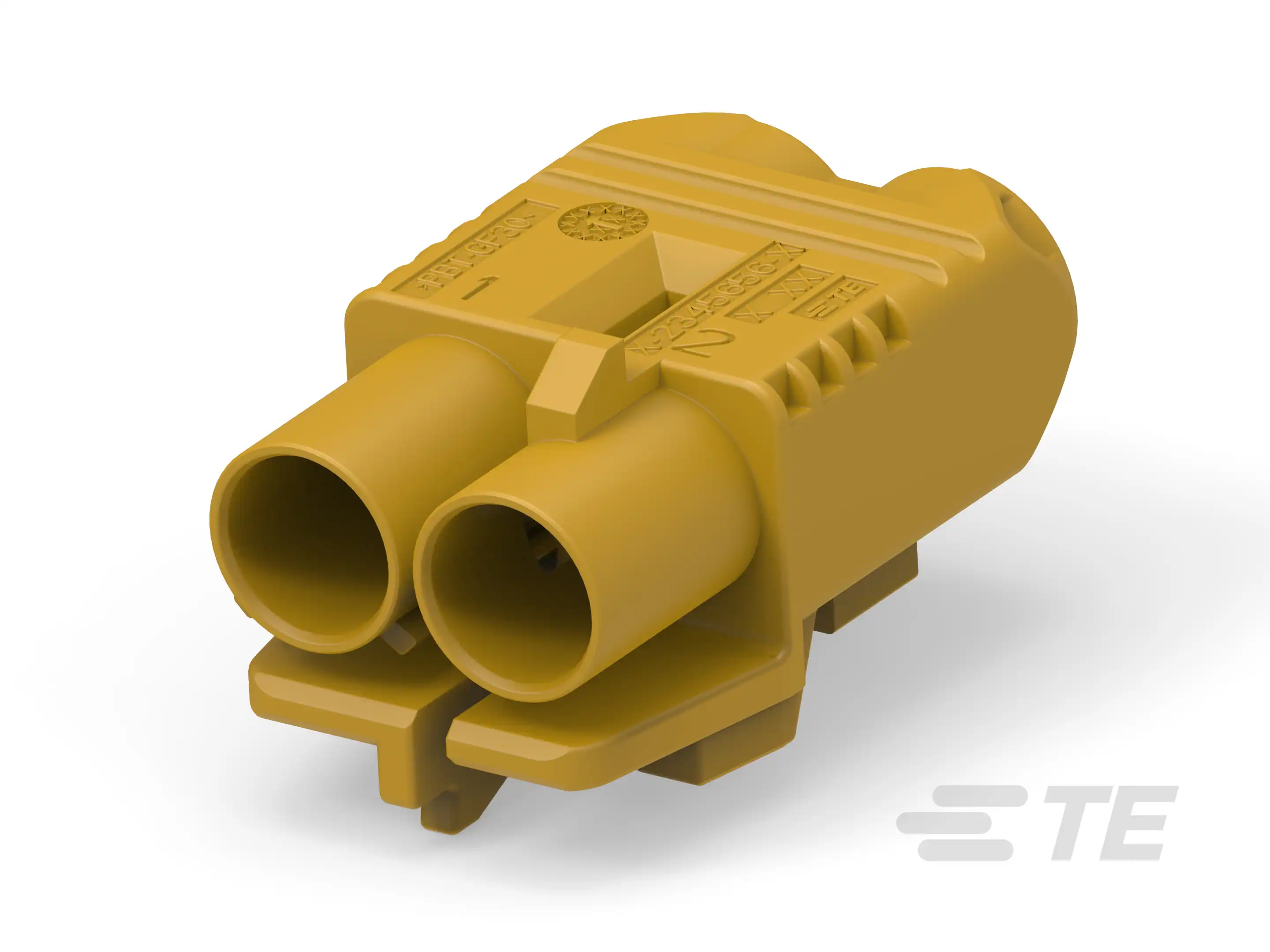

| 产品图 |
|
| 产品型号 | 1-2345656-0 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 工作电压(VAC) | 800 |
| 主体材料 | PBT GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | K |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 咖喱色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 16.58mm[.652in] |
| 产品长度 | 27.25mm[1.072in] |
| 产品宽度 | 17.25mm[.679in] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 封装数量 | 500 |
| 封装方法 | Bag |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2345656-0现货 |
| 原厂手册 | 1-2345656-0数据手册.PDF |
二、1-2345656-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、1-2345656-0适用领域
泰科1-2345656-0连接器凭借其高电压架构、宽温域适应性及紧凑型设计，在工业与能源领域表现出色，具体适用于以下场景：
1. 工业自动化与高压设备
- 支持800V标称电压架构，适用于变频器、伺服驱动器等高压控制单元。
- PBT GF30材质外壳（耐温-40℃至125℃）兼具机械强度与热稳定性，抵抗工业场景中的化学腐蚀与机械应力。
- 180°出线角与自由悬挂安装设计，适配设备内部狭小空间的电缆布局需求。
2. 新能源汽车高压系统
- 800V直流工作电压满足电动汽车电池管理系统（BMS）、车载充电机等高功率模块连接需求。
- 键控代码K机制与0.5mm对接插针确保端子精准防误插，保障高压电路安全。
- 咖喱色外壳提升在复杂线束中的视觉辨识效率，简化维修排查流程。
3. 户外能源基础设施
- 宽温域（-40℃~125℃）兼容极端气候环境，适用于光伏电站汇流箱、储能系统连接节点。
- 压接端接方式增强抗振动性能，保障风电机组塔筒内部长期稳定连接。
- 紧凑尺寸（27.25×17.25mm）与单行2位设计（8mm间距），优化高密度电气柜空间利用率。
4. 重型机械与电力控制
- 抗冲击壳体材料与压接线缆端接结构，耐受挖掘机、工程车辆等高振动场景。
- 大间距端子布局平衡连接密度与电弧防护能力，适配断路器、继电器柜二次侧布线。
5. 紧凑型设备内部布线
- 16.58mm超薄高度与线对线连接方案，满足通信基站电源模块、UPS设备内部灵活布线需求。
- 无屏蔽设计简化EMC兼容性，适用于工业交换机、数据中心备用电源等中短距离信号传输。
该连接器通过高压耐受性、极端环境适应性及防误插结构，为高可靠性应用场景提供关键连接保障，咖喱色壳体进一步强化工业设备的标识化管理。
四、1-2345656-0常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式电缆安装缺乏机械固定点，持续振动或外力牵拉易导致连接器位移。
方案：增设应力消除部件（如锁扣卡箍、束线带），确保线缆张力均匀分布；或配置辅助支架分散外部应力。
2. 密封失效风险
问题：防护性能依赖密封面完整贴合，环境湿度过高（>80%RH）或密封面污染易造成液体/粉尘侵入。
方案：定期使用无水乙醇清洁密封界面；加装硅胶防水垫圈；控制部署环境湿度≤80%RH。
3. 端子接触异常
问题：0.5mm公端子压接高度超差（超出±0.2~0.5mm公差范围）或表面氧化，引发电气连接阻抗升高。
方案：严格按工艺标准控制压接高度；采用精密触头清洁工具去除氧化层；检测异常时更换端子。
4. 外壳结构损伤
问题：PBT GF30材质在>125℃高温环境或强酸/强碱介质中易发生变形、开裂。
方案：避免接触腐蚀性化学物质；高温场景切换金属外壳型号；每季度目视检查外壳形变。
5. 键控对接偏差
问题：键控代码K未与匹配端对齐，导致连接器物理互锁失效或端子错位。
方案：插接前双重确认键控代码兼容性；使用导向销辅助对准；执行插合听声检测（清脆"咔哒"声）。
6. 瞬态电涌冲击
问题：800V电压架构下缺乏浪涌保护，过电压可能击穿端子绝缘。
方案：线束端加装TVS二极管；接地回路阻抗≤0.1Ω；定期测量绝缘电阻（标准值≥100MΩ）。
