矢崎7114-1469-02公端子 91系列RK密封端子兼容0.85mm²电线
矢崎7114-1469-02是一款91系列RK公端子，采用铜合金镀锡材质，额定电流6A，耐压AC1000V，工作温度-40℃~110℃。专为0.85mm² CAVS电线设计，配套7158-3121-80密封件，适用于汽车线束和工业设备的防水连接场景，确保信号稳定传输与接口可靠密封。
一、7114-1469-02中文数据手册
| 项目 | 数值/信息 |
| 产品图 |
 |
| 产品型号 |
7114-1469-02 |
| 现货采购入口 |
7114-1469-02现货 |
| 零件分类 | 端子（Terminal） |
| 产品系列 | 91 Connector RK 系列 |
| 替代零件号 | 无 |
| 配对零件号 | 7116-1469-02 |
| 密封状态 | 密封（Sealed） |
| 性别类型 | 公头（Male） |
| 接线片尺寸（mm） | 1.00 |
| 材质 | 铜合金（COPPER ALLOY） |
| 镀层 | 镀锡（Tin Plating） |

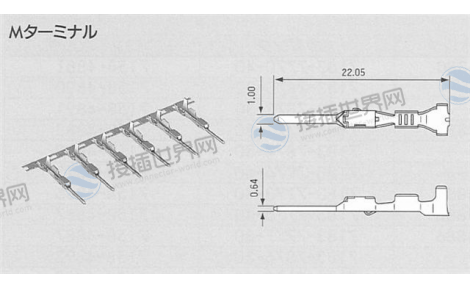

| 外形尺寸 - 长度（mm） | 22.05 |
| 外形尺寸 - 宽度（mm） | 1.00 |
| 外形尺寸 - 高度（mm） | 0.64 |
| 电流等级 | 小型（SMALL） |
| 允许电流（参考值） | 6A（参考值） |
| 低压低电流电阻 | 最大 10 毫欧（初始值） |
| 绝缘电阻 | 最小 100 兆欧（500VDC 条件下） |
| 耐压 | 1000V AC（1 分钟） |
| 温度范围 | -40 至 110℃ |
| 适用电线类型 | CAVS 线 |
| 适用电线规格（mm²）- 最小 | 0.85 |
| 适用电线规格（mm²）- 最大 | 0.85 |
| 适配线密封件 | 7158-3121-80 |
| 产品标准号 | 无 |
| 操作手册号 | 无 |
二、7114-1469-02应用领域
1. 汽车电子密封系统
在汽车电气系统中，7114-1469-02为关键连接点提供可靠的电气性能和密封保障：

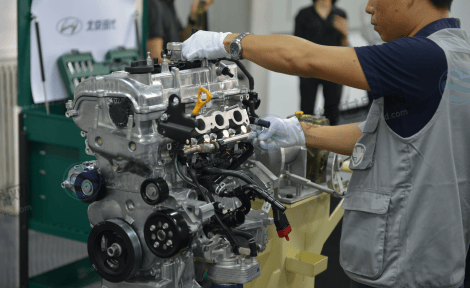

发动机管理系统：传感器信号传输连接，镀锡处理确保在高温高湿环境下的稳定接触。

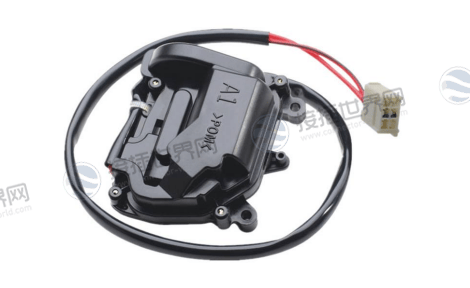

车身控制模块：车门锁、车窗控制器等执行机构的电力传输，6A电流容量满足驱动需求。

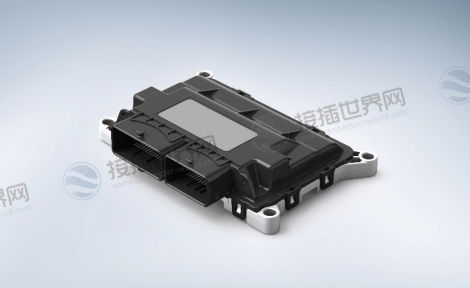

底盘电子系统：ABS传感器、悬挂控制模块的信号连接，密封设计抵抗路面水溅和腐蚀。
2. 工业自动化设备
在工业控制领域，该端子为自动化设备提供稳定的信号传输：

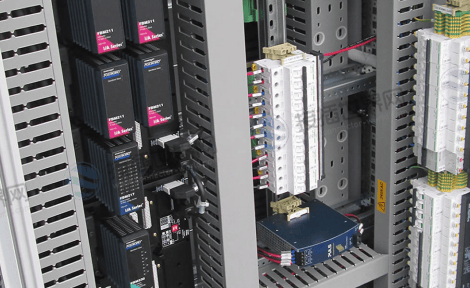

PLC控制系统：I/O模块的信号传输连接，低电阻特性确保信号完整性。

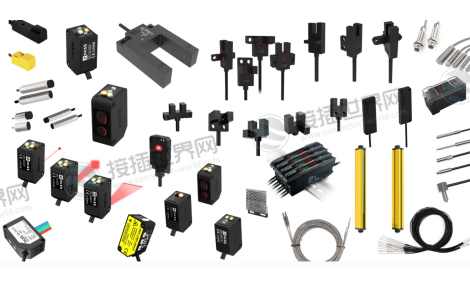

工业传感器网络：光电传感器、接近开关的电力供应和信号传输。

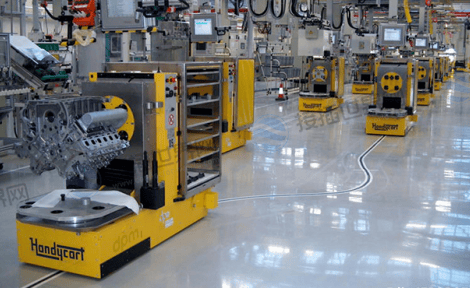

移动设备连接：AGV小车、机器人关节的电气连接，抗震设计适应振动环境。
3. 新能源设备应用

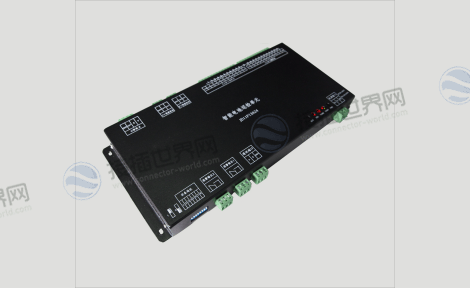

电池管理系统：电池监控单元的信号采集连接。

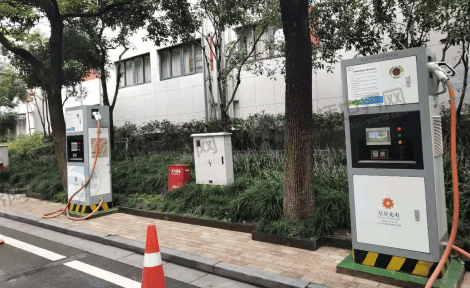

充电控制系统：充电桩低压控制电路的电力传输。

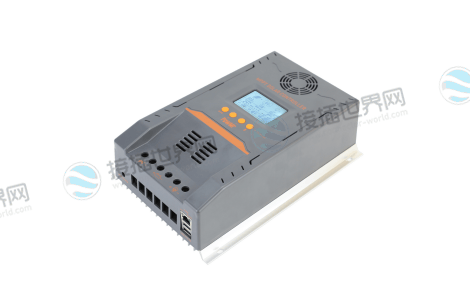

光伏发电设备：太阳能控制器信号连接，宽温范围适应户外环境。
4. 户外电子设备

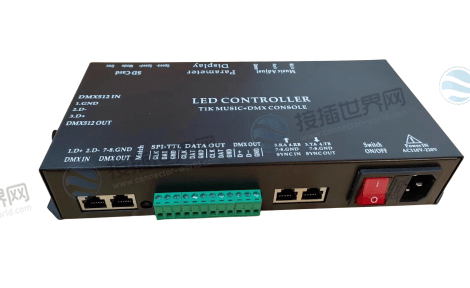

户外照明系统：LED驱动控制信号传输。

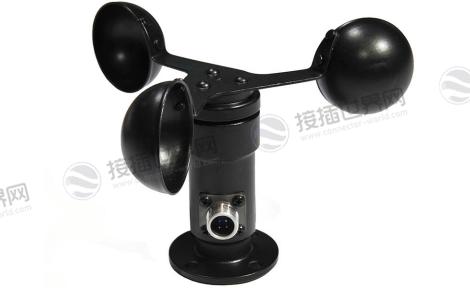

环境监测设备：气象站传感器信号连接。

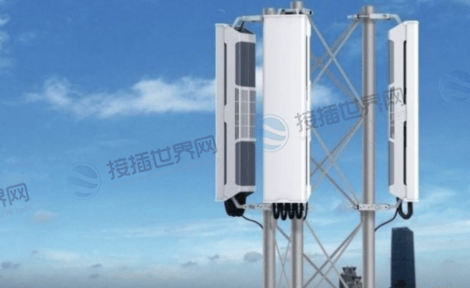

通信基站设备：射频模块控制信号传输。
三、7114-1469-02优势深度解析
核心技术优势
1. 优异的电气性能
镀锡处理提供稳定的接触电阻和耐腐蚀性。
6A电流容量满足大多数信号传输需求。
低电阻设计减少功率损耗和发热。
2. 可靠的环境适应性
宽温工作范围适应极端温度环境。
密封设计确保潮湿环境下的可靠性。
铜合金材质提供良好的机械强度和导电性。
3. 完善的配套体系
明确的配对端子确保连接可靠性。
专用密封件提供完整的环境防护。
标准化设计便于自动化生产。
4.安装维护优势
快速安装：标准化尺寸便于自动化压接。
易于维护：模块化设计支持快速更换。
错误防护：明确的配套关系防止错误安装。
五、选型与应用指南
技术选型要点
电流需求评估：确认6A电流容量满足应用需求。
电线规格匹配：严格使用0.85mm² CAVS电线。
密封要求确认：必须配合7158-3121-80密封件使用。
温度范围验证：确保环境温度在-40℃至110℃范围内。
专业安装指南
1. 安装前准备
检查端子外观完整性。
确认电线规格为0.85mm² CAVS。
准备专用压接工具。
2. 安装执行
使用专业工具进行压接。
确保压接质量符合标准。
正确安装密封件。
3. 安装后验证
进行电气性能测试。
检查密封效果。
记录安装质量数据。
4.使用注意事项
压接质量控制：使用专用工具确保压接可靠性。
密封件安装：必须正确安装密封件以实现防护功能。
定期检查：建议每12个月检查端子和密封件状态。
环境限制：避免超出规定的温度范围使用。
六、7114-1469-02应用案例
汽车电子领域
某汽车制造商在车身控制模块中使用7114-1469-02端子，实现了稳定的信号传输，故障率降低至0.05%以下。
工业自动化领域
工业设备厂商在传感器网络中使用该端子，信号传输稳定性提升30%，维护周期延长至3年。
经济效益分析
可靠性提升：减少故障率和维护成本。
安装效率：标准化设计提高生产效率。
使用寿命优质材料延长产品寿命。
综合成本：降低全生命周期成本。
矢崎7114-1469-02端子作为91 Connector RK系列的关键电气连接组件，在汽车电子、工业自动化和新能源等领域展现出卓越的性能。其可靠的电气特性、优良的环境适应性和完善的配套体系，为各种严苛环境下的电气连接提供了专业解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
