泰科1379659-1 8位母端子护套 线对板/线对线信号连接器

泰科1379659-1是一款2排8位母端子护套，中心间距2.2mm，采用PBT材质。额定电压16VDC，额定电流4A/触头（最大值），工作温度-40℃至100℃，适用于信号传输及线对板、线对线连接。符合UL 94HB阻燃等级，盒装包装，为工业设备及汽车电子提供可靠的信号连接解决方案。

^{一、1379659-1中文数据手册}

参数名称	参数值

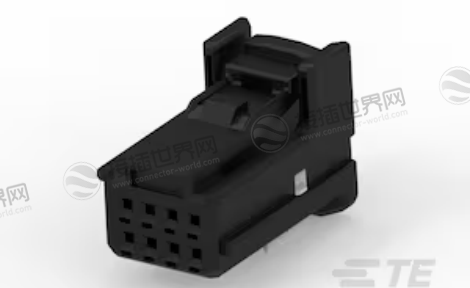

产品图
产品型号	1379659-1
现货采购入口	1379659-1现货
产品状态	有效
标称电压架构 (V)	12
连接器系统	TH/.025 连接器系统
连接器和壳体类型	母端子护套
位数	8
可密封	否
工作温度范围	-40 – 100 °C（-40 – 212 °F）
连接器形状	矩形
混合型连接器	否
主要锁定特性	端子上
连接器系统	线到板 | 线到线
端接对象	电线和电缆
行数	2
工作电压 (VDC)	16
出线角度 (°)	180
产品颜色	黑色
连接器和键控代码	1
端子类型	母端
端子大小	.63mm
对接公端宽度	.63 mm（.025 in）
端子额定电流（最大值） (A)	4
接合对准	带有
接合对准类型	键控
端子位置保证	是
应力消除	不带
安装类型	电缆安装（自由悬挂）
外壳材料	PBT
中心线（间距）	2.2 mm（.087 in）
连接器高度	15.8 mm（.622 in）
产品长度	13 mm（.512 in）
产品宽度	21 mm（.827 in）
行间距	3 mm（.118 in）
电路应用	Signal
UL 阻燃性等级	UL 94HB
封装方法	Box
封装数量	1100
可维修	是
能够保证连接器位置	否

二、1379659-1应用领域

1. 汽车电子系统

在汽车电气系统中，该连接器能应对车身电子和舒适性系统的多信号连接需求。

车身控制模块：适用于集成化的车门控制单元、座椅调节模块、空调控制系统等多路信号连接。其8位高密度设计便于整合大量控制信号，简化线束布局。

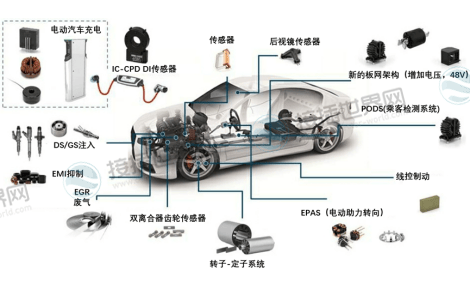

传感器与信息娱乐系统：连接车载传感器集群或作为信息娱乐系统的接口，其4A的电流容量和稳定的电气性能能满足相关组件的信号传输需求。

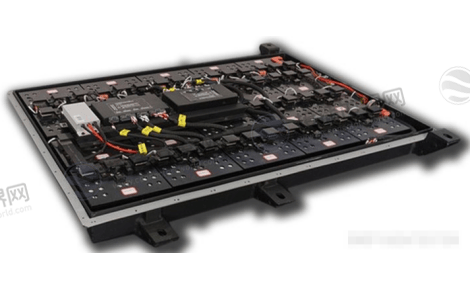

新能源车低压系统：在电池管理系统(BMS)、车载充电机的低压通信及控制接口中，其键控设计(代码1) 能有效防止误插，提升系统可靠性。

2. 工业自动化与控制

在工业环境中，它为PLC模块、传感器网络和执行器提供可靠的集中连接。

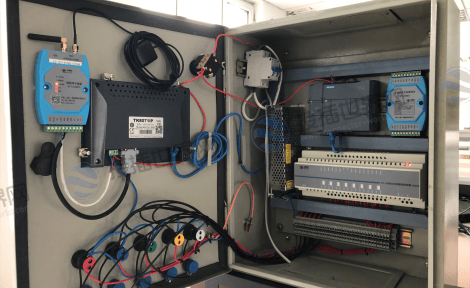

工业控制柜I/O连接：用于PLC与现场传感器、按钮、指示灯的连接。PBT材质提供良好的耐化学性与机械强度，有助于抵御车间环境干扰。

设备内部布线：适用于自动化设备内部多个传感器或执行器的线对线或线对板连接，其高密度特性有助于在有限空间内实现复杂布线。

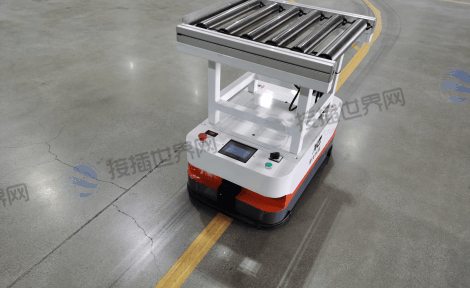

移动设备电气连接：AGV小车、传送带控制系统的信号互联。

3. 办公设备与消费电子

电脑和周边设备：可用于高速打印机、大型显示设备内部多个电路板之间的信号互连。

电源与信号分配：在需要多个低压信号传输的商用电器或大型娱乐设备中，实现可靠的信号分配。

三、1379659-1核心优势

选择泰科1379659-1，能为您的设计和生产带来以下好处：

高密度与空间优化：8位双排设计在紧凑的空间内实现了大量的信号传输路径，非常适合于现代电子设备小型化、集成化的趋势，有助于优化设备内部布局。

可靠的连接保障：端子上的锁定特性和键控(代码1) 设计确保了连接器在插配后具有优异的保持力，能有效防止因振动导致的断开，同时避免误插，提升连接的长期稳定性和系统安全性。"端子位置保证"特性也确保了端子正确就位。

稳健的环境适应性：主体材质PBT是一种具有良好机械强度和耐热性的工程塑料，配合-40℃至100℃的宽工作温度范围，保证了产品在多数苛刻环境下能稳定工作。

简化安装与维护：明确的键控代码和端子位置保证(TPA) 特性，使得安装更加简便准确。可维修设计也为后期维护提供了便利。

四、选型与应用要点

在实际应用此连接器时，请务必注意以下几点：

确认电气应用边界：

此产品明确用于信号传输，额定电流为4A。需确保应用场景中的电压和电流符合其16V DC的工作电压和电流要求，不适用于大功率应用。

环境适应性考量：

产品注明"可密封: 否"，因此不适合在需要防尘、防潮或防水的环境中使用。若应用环境存在此类风险，需考虑额外的防护措施或选择密封型号。

需要注意其阻燃等级为UL 94HB，这是UL标准中最低的阻燃等级。若您的产品对阻燃性有更高要求(如V-0等)，需要谨慎评估或选择其他等级的产品。

配套与安装：

自由悬挂的安装方式意味着需要合理规划线束的走向和固定，避免对连接器产生持续的应力。

务必使用与之配套的正确键控代码(代码1)的公端连接器和相应规格的.63mm母端子，以确保系统的兼容性和可靠性。

总而言之，泰科1379659-1连接器是一款在汽车电子和工业控制等领域中，对多路信号传输密度和连接可靠性有较高要求的紧凑型连接解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
