矢崎7158-3121-80线密封件 91系列RK防水橡胶栓

矢崎7158-3121-80是一款91系列RK连接器专用线密封件橡胶栓，采用硅胶材质，具备优异防水性能。适用于0.5mm²和0.85mm²的CAVS电线，兼容7114-1466、7116-1469等系列端子，尺寸7.95×3.80×3.80mm，为汽车线束和工业设备连接器提供可靠的防尘防水密封保护。

^{一、7158-3121-80中文数据手册}

项目	数值/信息
产品图
产品型号	7158-3121-80
现货采购入口	7158-3121-80现货
零件分类	线密封件（Wire seals）
产品系列	91 Connector RK 系列
替代零件号	无
密封状态	密封（Sealed）
接线片尺寸（mm）	1.00
性别类型	通用（Shared）

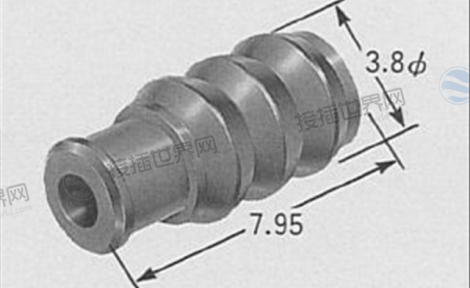

外形尺寸 - 长度（mm）	7.95
外形尺寸 - 宽度（mm）	3.80
外形尺寸 - 高度（mm）	3.80
材质	硅橡胶（SILICON）
颜色	棕色（BROWN）
产品标准号	无
操作手册号	无
适用电线类型	CAVS 线
适用电线规格（mm²）- 最小	0.50、0.85
适用电线规格（mm²）- 最大	0.50、0.85
适配端子型号	7114-1466-08、7114-1466-02、7116-1466-08、7116-1466-02、7114-1469-08、7114-1469-02、7116-1469-08、7116-1469-02

二、7158-3121-80应用领域

1. 汽车电子密封防护

在汽车电气系统中，7158-3121-80为关键连接点提供可靠密封保障：

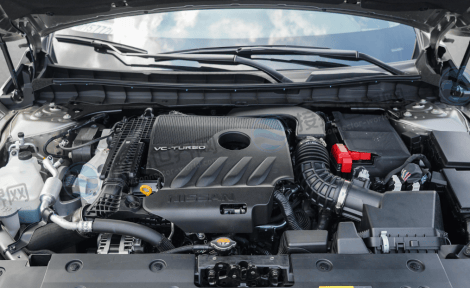

发动机舱电子模块：传感器、执行器连接器的防潮防尘密封，抵抗引擎舱高温高湿环境。

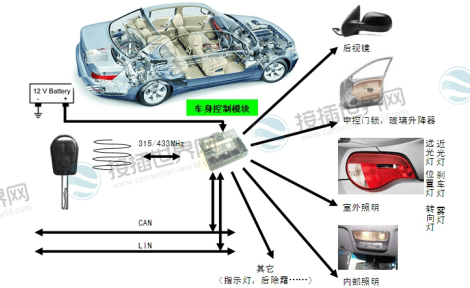

车身控制单元：车门模块、座椅控制器等连接器的环境保护，防止洗车液、雨水侵蚀。

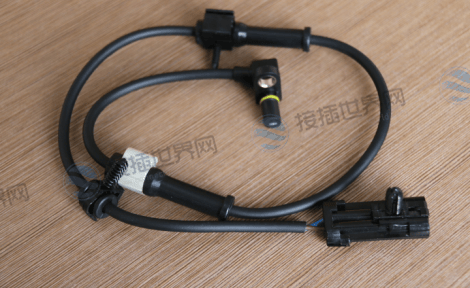

底盘电子系统：ABS传感器、悬挂控制模块的密封保护，应对路面溅水和腐蚀性物质。

2. 工业自动化设备防护

在工业环境中，该密封件为设备稳定运行提供关键保护：

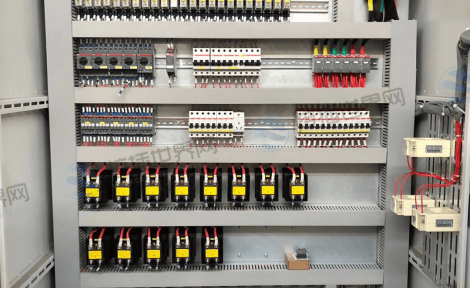

户外工业设备：PLC控制柜、现场传感器的防尘防水密封，适应恶劣工业环境。

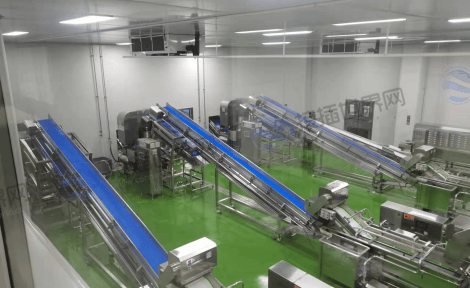

食品加工设备：硅橡胶材质的耐腐蚀特性适合潮湿、清洁剂环境使用。

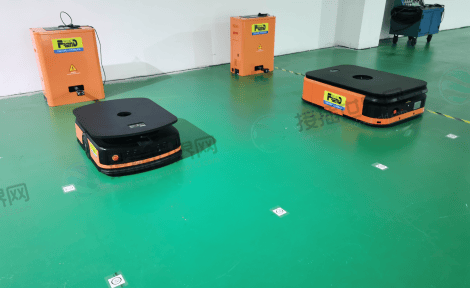

移动机械设备：AGV小车、传送带系统连接器的振动环境密封保护。

3. 新能源设备应用

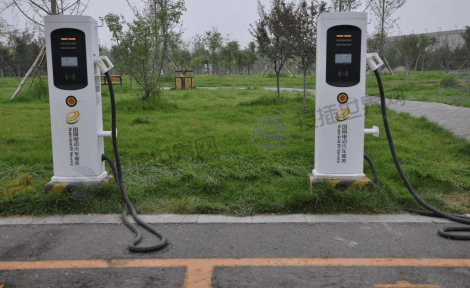

充电设备连接：充电桩连接器系统的环境密封，确保户外使用安全。

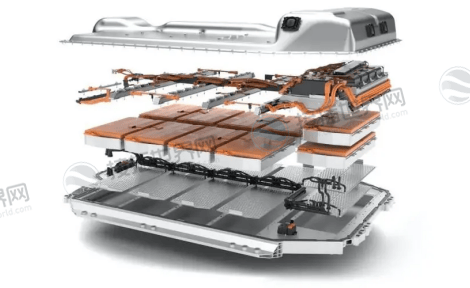

电池管理系统：电池包内部连接器的防潮防腐蚀保护。

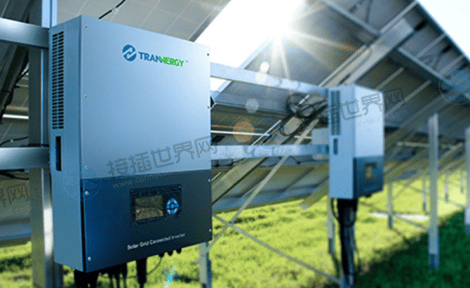

光伏逆变系统：户外光伏设备连接器的长期环境防护。

4. 特殊环境设备

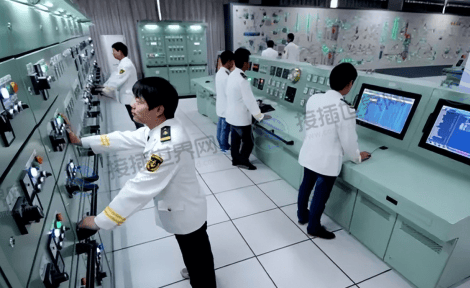

船舶电子设备：抵抗海洋环境的高湿度和盐雾腐蚀。

农业机械：应对粉尘、潮湿的恶劣工作环境。

户外通信设备：基站、通信终端的长期可靠密封。

三、7158-3121-80优势深度解析

核心技术优势

1. 材料性能卓越

硅橡胶材质提供优异的温度适应性(-60℃至200℃)。

出色的耐老化性能，确保长期密封可靠性。

良好的压缩永久变形特性，保持持久密封力。

2. 精密结构设计

精确的尺寸公差控制，与91 Connector RK系列完美匹配。

优化的密封唇设计，提供均匀的接触压力。

人性化的安装结构，降低装配难度。

3. 广泛兼容性

支持0.50-0.85mm²多种电线规格。

适配7114/7116系列多个端子型号。

棕色外观便于识别和质量检查。

4.经济效益分析

维护成本节约：有效防止湿气侵入导致的故障，降低维修频率。

使用寿命延长：优异的耐老化性能延长连接器系统使用寿命。

安装效率提升：标准化设计简化安装流程，减少装配时间。

质量成本降低：可靠的密封性能减少质量风险和相关成本。

四、7158-3121-80选型与应用指南

技术选型要点

电线规格确认：严格匹配0.50-0.85mm² CAVS电线。

端子型号验证：确认使用适配的7114/7116系列端子。

环境要求评估：根据使用环境确定密封等级需求。

系列兼容性：必须用于91 Connector RK系列连接器系统。

专业安装指南

1. 安装前准备

检查密封件外观完整性，确保无损伤。

确认电线规格符合0.50-0.85mm²要求。

清洁安装部位，确保无油污杂质。

2. 安装执行

将密封件正确套入电线指定位置。

使用专用工具确保安装到位。

检查密封唇是否完全展开且无扭曲。

3. 安装后验证

进行密封性能测试。

检查密封件压缩状态。

记录安装质量数据。

使用注意事项

避免损伤：安装过程中防止锐器划伤密封表面。

禁止润滑：不得使用润滑剂影响密封性能。

定期检查：建议每12个月检查密封件状态。

环境限制：避免长期接触特定化学品。

五、7158-3121-80应用案例

汽车制造领域

某汽车制造商在整车线束中采用7158-3121-80密封件，成功将连接器相关故障率降低至0.1%以下，显著提升了车辆电气系统的可靠性。

工业设备领域

工业自动化设备厂商在户外控制柜中使用该密封件，设备在恶劣环境下的故障间隔时间延长至原来的3倍，客户满意度大幅提升。

新能源应用

充电设备制造商采用该密封件后，产品在户外环境下的使用寿命达到10年以上，维护成本降低40%。

矢崎7158-3121-80线密封件作为91 Connector RK系列的专业密封解决方案，在汽车电子、工业设备和新能源等领域展现出卓越的密封性能和可靠性。其优质的硅橡胶材料、精密的工程设计以及广泛的兼容性，为连接器系统提供了全面的环境保护。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
