泰科TE9-2348798-1混合型线到线公端连接器可密封IP67现货
泰科9-2348798-1是一款高可靠性混合型线对线连接器，采用14位双排设计（行数2×7），中心线间距4mm，支持电源与信号混合传输。其公端子护套结构带端子二次锁定功能（锁定枪），符合IP67/IP6K9K防护等级，可在-40℃至125℃宽温域及潮湿、粉尘等严苛环境中稳定工作。产品主体采用PBT-GF材料，配备银镀层接触件（优化导电性）和锡镀层外部端子（增强耐腐蚀性），支持180°直出线缆布局。该连接器适配STP/UTP电缆，支持压接端接，最大工作电压60VDC，可同时承载3A（信号）与20A（电源）电流，符合ISO 8092标准，适用于需高密度布线及高环境耐受性的工业设备与车载电子系统。
一、9-2348798-1中文手册
| 分类 | 详情 |
|---|---|

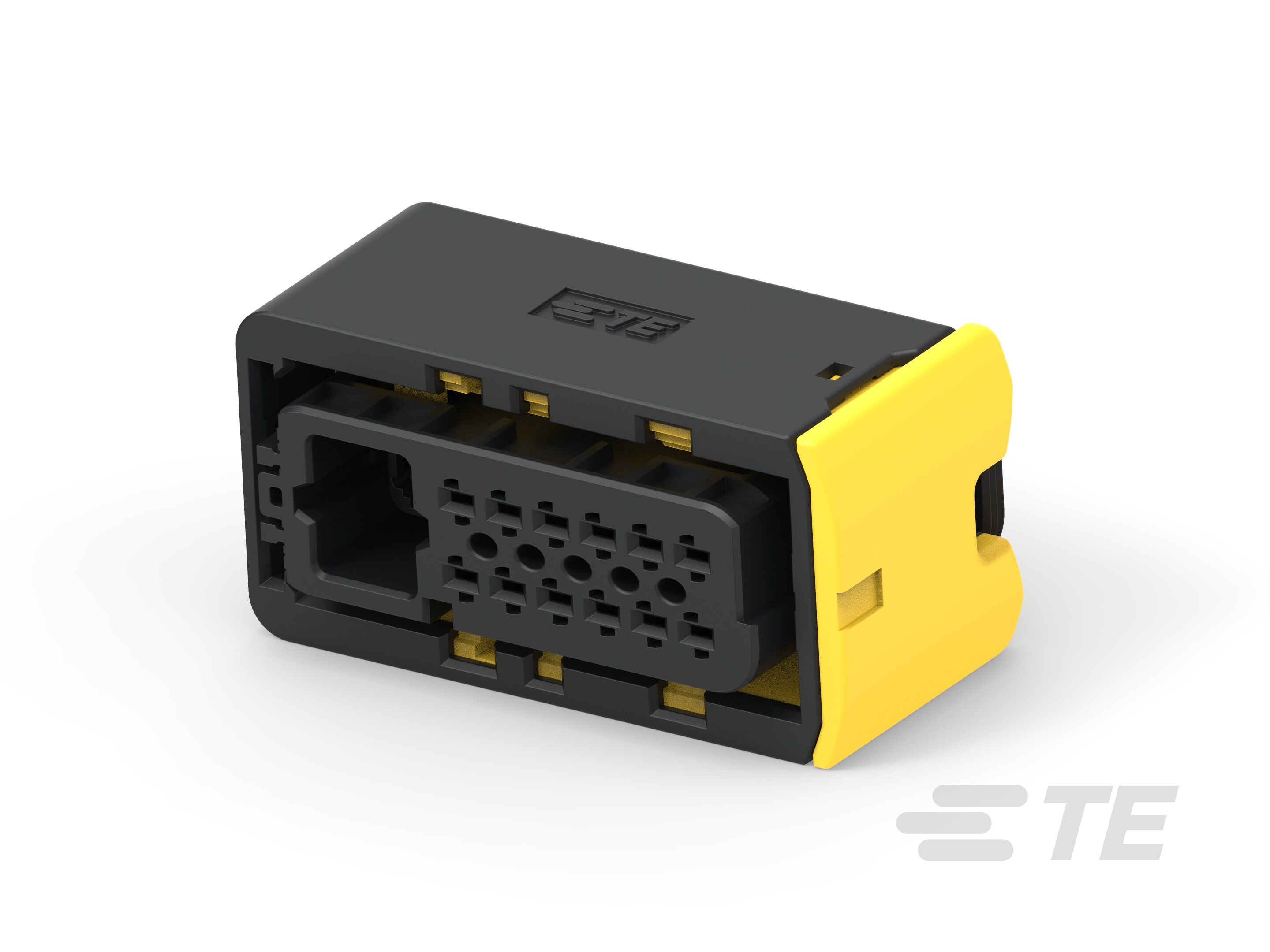

| 产品图 |  |
| 产品型号 | 9-2348798-1 |
| 主要锁定特性 | 端子上 | 锁定枪 |
| 混合型连接器 | 是 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 位数 | 14 |
| 工作电压(VDC) | 60 |
| 电缆出口类型 | 直线到直线 | 直线到角度 |
| 主体材料 | PBT GF |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 端子类型 | 公端 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 射频连接器中心端子电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 对接公端宽度(mm) | .5 | 1.6 |
| 对接公端宽度(in) | .019 | .062 |
| 对接公端厚度(mm) | .4 | .6 |
| 对接公端厚度(in) | .015 | .023 |
| 端子额定电流（最大值）(A) | 3 | 20 |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 面板安装方式 | 后部安装 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 4mm[.157in] |
| 连接器高度 | 39.8mm[1.56in] |
| 产品长度 | 62.5mm[2.46in] |
| 产品宽度 | 52.8mm[2.07in] |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | STP | UTP |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 工作频率范围(MHz) | 0 – 1000 | 0 – 100 |
| 屏蔽 | 是 |
| 电路应用 | 电源和信号 |
| 与机构/标准产品兼容 | ISO 8092 |
| IP 等级 | IP67 | IP6K9K |
| 封装方法 | Box |
| 电介质材料 | PA |
| 能够保证连接器位置 | 否 |
| 采购入口 | 9-2348798-1现货 |
| 原厂手册 | 9-2348798-1数据手册.PDF |
二、9-2348798-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1564411-8 | 暂无 |
| 2112297-1 | 暂无 |
| 2348770-1 | 暂无 |
| 2348770-2 | 暂无 |
| 2348770-3 | 暂无 |
| 2348771-1 | 暂无 |
| 2348771-2 | 暂无 |
| 2356256-1 | 暂无 |

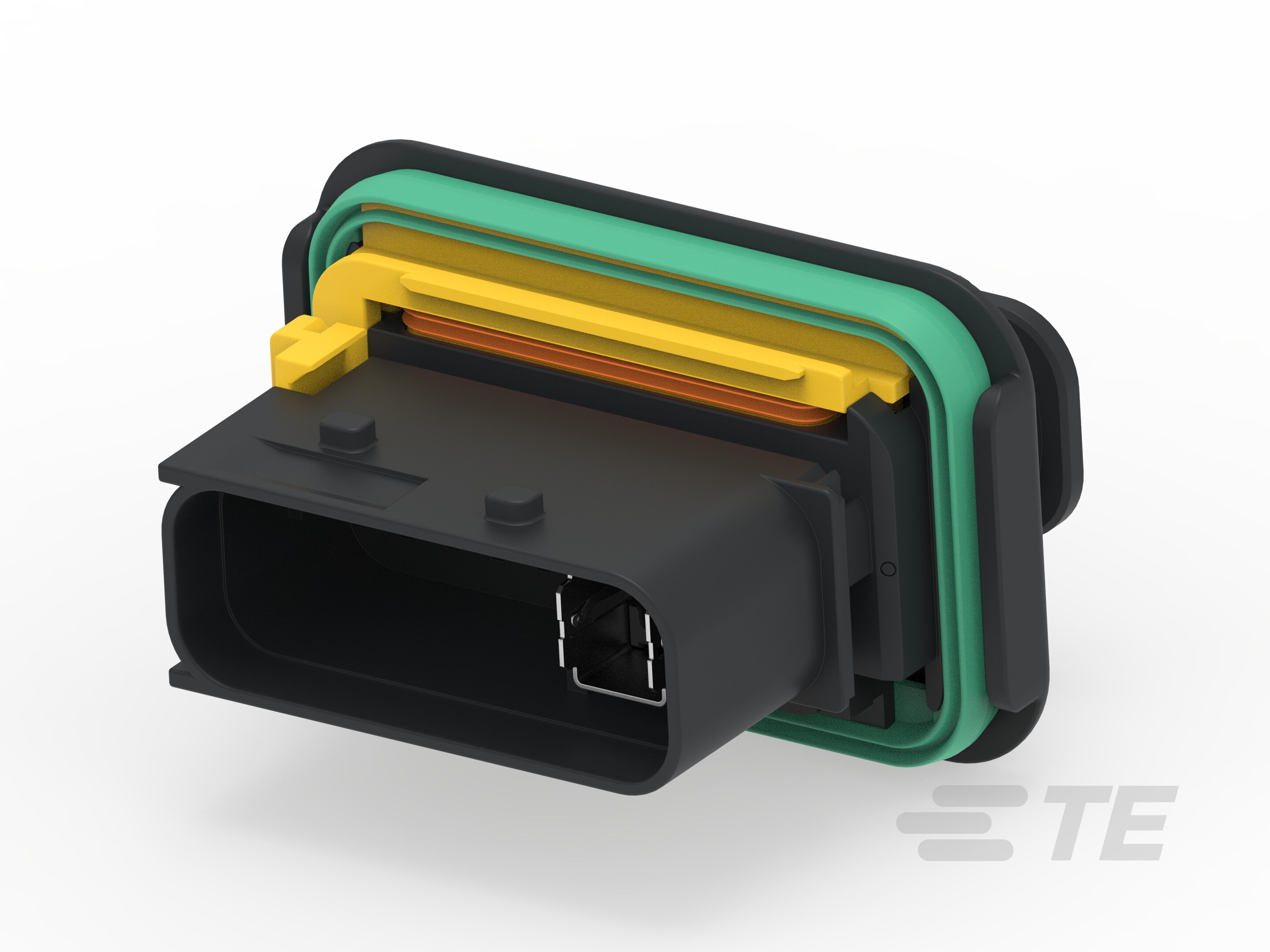

| 9-2348795-1 |  |
| 更多配套型号查询 | 9-2348798-1配套型号大全 |
三、9-2348798-1适用领域
泰科9-2348798-1连接器凭借其坚固结构、高防护等级及电气稳定性，适用于多种严苛环境下的电力和信号传输。基于其核心特性，主要应用领域包括：
1. 汽车电子系统：键控代码A和精准端子对准机制（0.5mm至1.6mm对接宽度）有效防止误插，工作温度范围-40°C至125°C及IP67/IP6K9K防护设计满足ISO 8092标准，适用于车载ECU、线束接口等高频振动场景，确保信号完整性和行车安全。
2. 工业自动化与机械控制：PBT GF壳体材料（耐温至125°C）配合IP67/IP6K9K密封等级，适应高振动、多尘工厂环境；面板后部安装方式支持稳定面板固定，14位双行布局（4mm间距）优化传感器与控制器间的电源和信号链路连接。
3. 通信与数据传输：STP/UTP电缆类型及0-1000MHz工作频率范围（部分应用支持0-100MHz），适用于路由器、基站等设备内部高速数据传输；屏蔽设计和4mm中心间距平衡连接密度与抗干扰能力，保障信号低衰减。
4. 户外能源设备：IP67/IP6K9K等级防护可抵抗雨水、沙尘侵袭，宽温域（-40°C至125°C）适应太阳能逆变器或风力发电机组等极端环境；直线到角度电缆出口结构（180°出线）优化紧凑空间布局。
5. 医疗仪器与设备：压接线缆端接及可维护结构简化消毒流程，IP67/IP6K9K防护特性防止液体渗入，支持医疗设备内部电源和信号布线，确保高可靠性操作。
该连接器通过键控对准、面板安装设计及高防护标准，实现长期可靠连接，其黑色外壳增强工业环境中辨识度。
四、9-2348798-1常见问题与解决方案
1. 安装稳定性不足
问题：面板后部安装的自由悬挂结构缺乏辅助固定点，在振动或外力牵引下易发生位移。
方案：加装卡扣式应力消除器，优化线缆受力分布；在设备柜内增设导轨支架，分散机械应力。
2. 密封防护失效
问题：IP67防护依赖密封面完全贴合，若安装面残留微粒或环境湿度过高（>80%RH），可能导致潮气渗入。
方案：安装前使用无纺布清洁密封槽，更换高弹性硅胶密封圈；在湿热环境中增设防凝露涂层。
3. 电源端子接触异常
问题：公端子（锡镀层/银镀层）压接高度偏差超过±0.2mm或氧化层增厚，引发20A大电流回路电阻升高。
方案：采用量规校准压接高度至公差范围（0.4–0.6mm）；使用含微磨料的导电清洁棒处理接触面。
4. PBT外壳热变形风险
问题：尼龙强化PBT材料在持续>125°C环境（如引擎舱）可能发生塑性变形。
方案：高温应用场景替换为金属外壳型号；定期进行热成像监测，异常变形超过2mm需立即更换。
5. 键控误配导致对接失败
问题：键控代码"A"未与配对端校准，引发14位端子错位插入。
方案：使用三孔定位夹具对齐公母端；实施"双人验证"机制核对键槽方位后再锁定。
注： 本文由AI生成，已人工审核。
