泰科TE 2354439-4连接器中文手册_现货采购_配套型号指南

泰科2354439-4是一款专为电缆到电缆互连设计的母端子护套连接器，具备密封性能和压接端接方式。其规格包括2行4位布局、180°出线角度、5mm中心间距，外形尺寸为30.85mm × 17.3mm × 23.4mm。兼容RG 174和RTK 031电缆，工作温度范围为-40°C至105°C，支持自由悬挂安装。作为泰科电子产品系列的代表，该连接器提供高可靠性和兼容性，适用于工业环境中的数据传输应用，但不具备屏蔽功能和连接器位置保证特性。

一、2354439-4中文手册

分类	详情

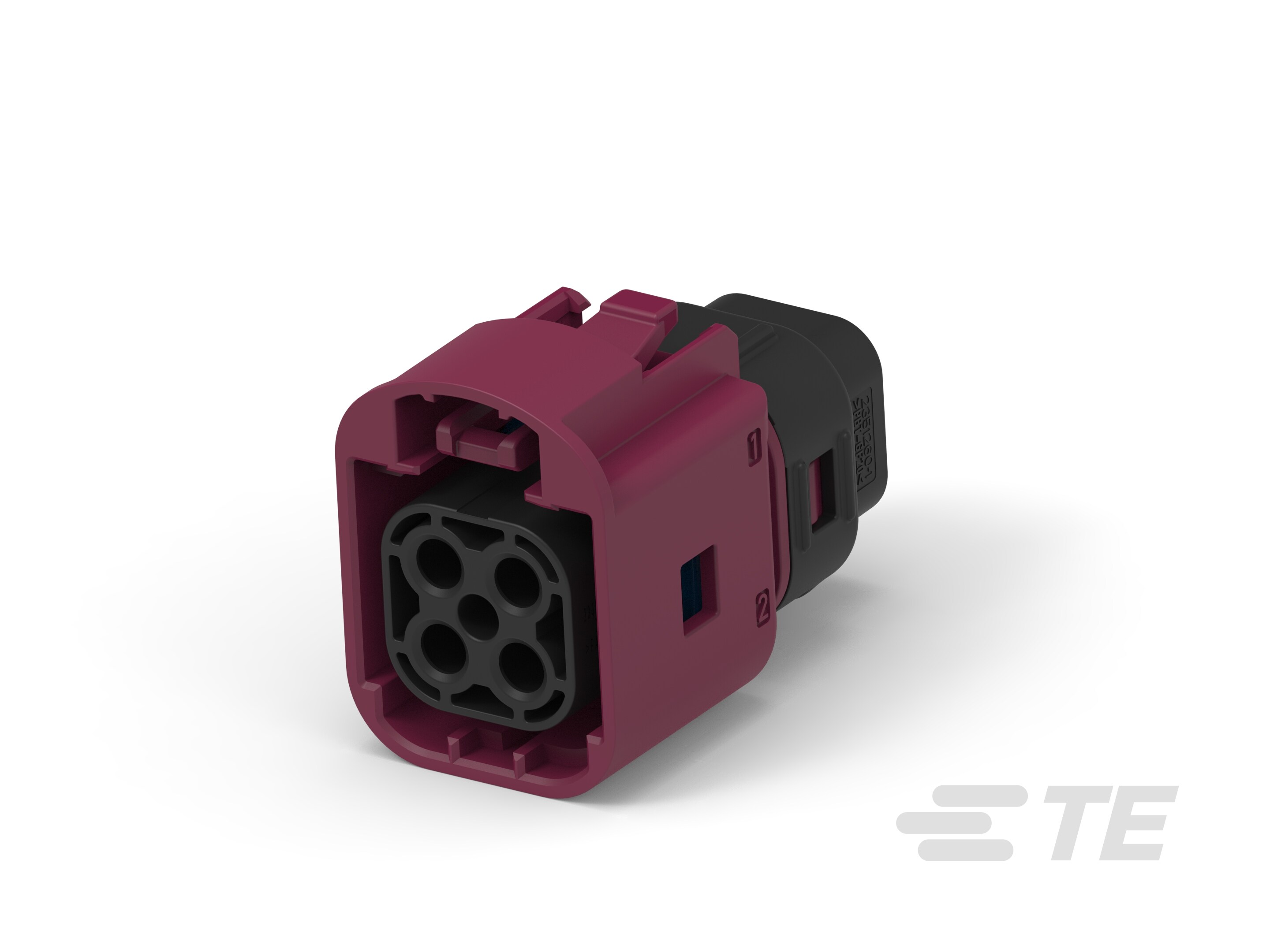

产品图
产品型号	2354439-4
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	D
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色 | 酒红紫
中心线（间距）	5mm[.197in]
连接器高度	23.4mm[.92in]
产品长度	30.85mm[1.21in]
产品宽度	17.3mm[.68in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2354439-4现货
原厂手册	2354439-4数据手册.PDF

二、2354439-4配套型号

三、2354439-4适用领域

泰科2354439-4连接器凭借其紧凑结构、宽温适应性及可靠电气性能，适用于以下核心领域：

1. 工业自动化控制

双排4位布局（2×4）与180°出线设计优化高密度布线，压接端接保障信号稳定传输；-40℃至105℃宽温范围适配机床、PLC控制柜等复杂环境，乌黑/酒红紫壳体满足工业设备视觉辨识需求。

2. 汽车电子系统

键控代码D与5mm间距端子精准对准，有效防止车载ECU、传感器线束的误插风险；105℃耐高温特性确保发动机舱及电控单元在极端工况下的连接可靠性。

3. 户外能源设备

自由悬挂式电缆安装适配太阳能控制器、风电接线盒等紧凑空间，抗振动结构设计保障设备在长期机械应力下的端子保持力，双色壳体便于户外设备快速检修定位。

4. 医疗设备内部布线

可维修式结构简化消毒维护流程，宽温范围兼容医疗设备灭菌温度循环；17.3mm×30.85mm紧凑尺寸支持监护仪、影像设备内部线缆的灵活排布。

5. 通信设备连接

RG 174/RTK 031同轴线缆兼容性满足基站射频信号传输需求，5mm中心间距平衡连接密度与信号隔离度，确保路由器、交换机等设备的数据传输完整性。

该连接器通过压接端接工艺与双排防呆设计，在高温、振动场景中提供持久稳定的缆到缆连接，其工业级防护与色彩识别系统进一步强化了复杂环境下的应用适配性。

四、2354439-4常见问题与解决方案

1. 电缆安装松动或位移

问题：自由悬挂式安装缺乏机械固定点，易受振动或外部拉力影响导致连接器位移。

方案：加装应力消除卡扣或绑带固定线缆，确保受力点均匀分布；在布线路径中增设支撑结构分散应力。

2. 密封性能失效

问题：依赖密封面紧密贴合实现防护，若安装偏移或环境湿度过高（>80%RH），可能导致水汽侵入。

方案：定期清洁密封面残留物，更换硅胶密封圈提升防水性；控制部署环境湿度，避免长期暴露于高湿场所。

3. 端子接触电阻异常

问题：母端子压接高度偏差（超出±0.2~0.5mm公差）或表面氧化，造成信号传输不稳定。

方案：使用校准工具精确控制压接高度；采用专用导电清洁剂去除氧化层，严重时更换全新端子。

4. 护套结构变形风险

问题：高温环境（>105°C）或接触强酸/碱液体可能引发护套材料变形。

方案：避免部署于腐蚀性环境；高温场景更换金属护套型号；定期检查护套是否存在裂纹或膨胀。

5. 键控对准偏差

问题：键控代码"D"未与匹配公端对齐，导致插入错位或机械锁扣失效。

方案：安装前双端验证键控代码及端子序列；借助导向柱或定位夹具确保完全插合。
