泰科TE 2354439-6母端子护套缆到缆连接器2行4位现货
泰科2354439-6是一款双排4位线对线连接器，采用母端子护套结构和180°出线角度设计，适用于RG 174或RTK 031类型电缆的自由悬挂式安装。该连接器提供乌黑色与坚果褐色可选壳体，中心间距为5mm，整体尺寸为30.85mm（长）×17.3mm（宽）×23.4mm（高）。其端子通过压接工艺实现可靠电气连接，工作温度范围为-40℃至105℃，具备密封特性但未集成CPC（连接器位置保证）功能与屏蔽层。主要锁定机制设计于端子上，符合键控代码F标准，接合插针直径为0.4mm，适用于常规工业线束连接场景。
一、2354439-6中文手册
| 分类 | 详情 |
|---|---|

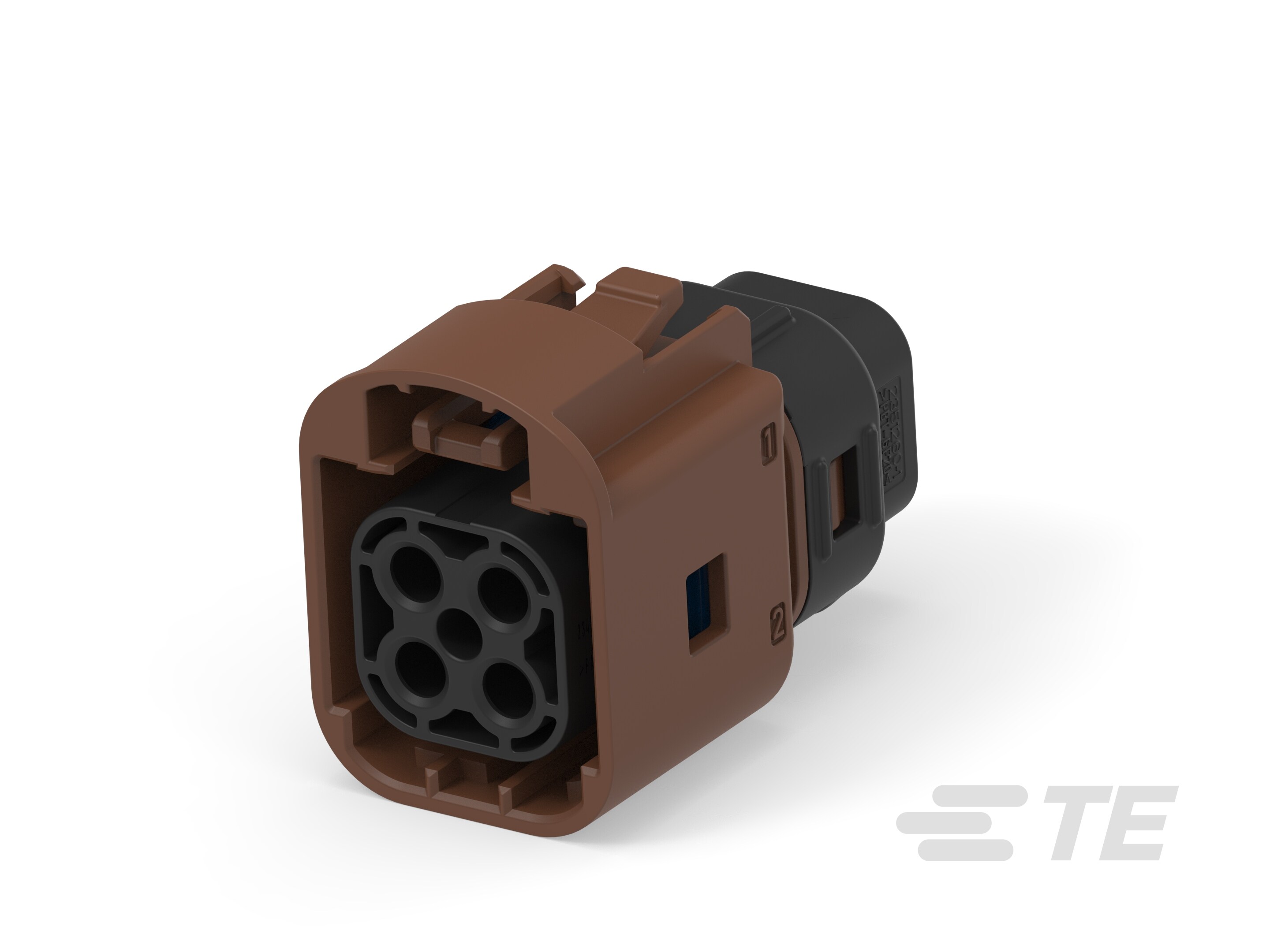

| 产品图 |  |
| 产品型号 | 2354439-6 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 | 坚果褐色 |
| 中心线（间距） | 5mm[.197in] |
| 连接器高度 | 23.4mm[.92in] |
| 产品长度 | 30.85mm[1.21in] |
| 产品宽度 | 17.3mm[.68in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2354439-6现货 |
| 原厂手册 | 2354439-6数据手册.PDF |
二、2354439-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2354440-6 | 暂无 |
| 2354440-6 | 暂无 |
| 2401856-1 |  |
| 更多配套型号查询 | 2354439-6配套型号大全 |
三、2354439-6适用领域
泰科2354439-6连接器凭借其宽温域适应性、高防护等级及结构设计优势，适用于以下专业领域：
1. 工业自动化设备
双行4位（5mm中心距）布局支持中等密度信号传输，180°出线设计优化柜内布线空间。乌黑/坚果褐色尼龙壳体（-40℃至105℃）配合IP67密封，耐受机床、PLC控制柜的油污与振动环境，确保传感器与执行器的稳定连接。
2. 新能源汽车系统
键控代码F与0.4mm精密接合插针实现防错插，压接端子结构确保车载线束的高可靠性。支持RG 174等高频电缆，适配BMS电池管理系统、车载充电机等场景的线缆对接需求。
3. 户外能源基础设施
IP67防护等级有效抵御风沙、雨水侵蚀，坚果褐色外壳在光伏电站、风力发电机舱内具备高辨识度。自由悬挂安装方式（23.4mm高度）简化逆变器柜体的紧凑型线缆管理。
4. 医疗设备内部连接
宽工作温度范围（-40–105℃）满足灭菌流程要求，母端子护套结构配合可压接线缆的特性，保障监护仪、影像设备内部电源/信号传输的长期密闭性。
5. 通信设备线缆互连
双排8触点（2×4位）设计平衡传输效率与空间占用，5mm间距降低并行线间干扰。30.85mm紧凑尺寸适配路由器、基站设备的线缆端接，支持线到线灵活组网。
该产品通过键控机制、全密封结构及双色壳体选择，在严苛工况下提供可靠的线缆互连方案，尤其满足高振动、宽温变场景的连接器性能要求。
四、2354439-6常见问题与解决方案
1. 安装松动或电缆应力集中
问题：自由悬挂式安装缺乏机械固定点，易因振动或外力导致连接器位移或电缆过度弯折。
方案：增设应力消除附件（如线缆绑带或卡扣式固定座），优化布线路径避免单点受力，极端工况下可增加支撑结构分散机械应力。
2. 密封性能下降
问题：IP67防护依赖密封面完全贴合，若密封槽污染或环境湿度＞80%RH时可能导致液体渗入。
方案：安装前彻底清洁密封槽与配合面，定期检查并更换老化密封圈；潮湿环境中建议补充硅胶密封层，并控制环境湿度在80%RH以下。
3. 端子接触阻抗异常
问题：0.4mm插针直径的母端子压接高度超差（超出±0.05mm公差）或表面氧化，引发导电性能劣化。
方案：严格按端子厂商规范控制压接高度（公差±0.2~0.5mm），使用精密金相砂纸或专用清洁工具去除氧化层，严重接触不良时更换新端子。
4. 尼龙外壳变形/劣化
问题：尼龙6/6材质在持续＞105°C高温或接触强酸/碱环境时，易发生结构变形或化学腐蚀。
方案：禁止在超出标定温度（-40至105°C）或腐蚀性场景使用；高温工况可改用同系列金属外壳型号（如适用），并建立每季度外观完整性巡检机制。
5. 键控错位导致插接失败
问题：键控代码F未与公端完全匹配或插接角度偏差，引发端子物理损伤。
方案：插合前双人复核公母端键控代码（F型标识），使用导向柱或激光对位工具辅助校准，确保180°出线方向无扭转应力状态下垂直插接。
注： 本文由AI生成，已人工审核。
