泰科TE 2-2354439-3 2x4位缆到缆母端子护套 180°出线 现货

泰科2-2354439-3是一款专为电缆互连设计的紧凑型双排四位连接器，采用180°出线角度的自由悬挂式安装结构。其母端子护套设计（壳体提供乌黑/淡蓝色可选）通过端子端接实现主要锁定，确保连接稳固可靠，且具备密封性能适应复杂环境。该连接器采用压接方式端接RG 174或RTK 031电缆（非屏蔽），中心间距5mm，外形尺寸30.85×17.3×23.4mm。工作温度覆盖-40°C至105°C的严苛范围，支持电缆对电缆的直连应用，其键控代码(C)与0.4mm接合插针设计保障了接口的唯一性和精确匹配。具备连接器位置保持功能，适用于需要稳定电气连接的工业场景。

一、2-2354439-3中文手册

分类	详情

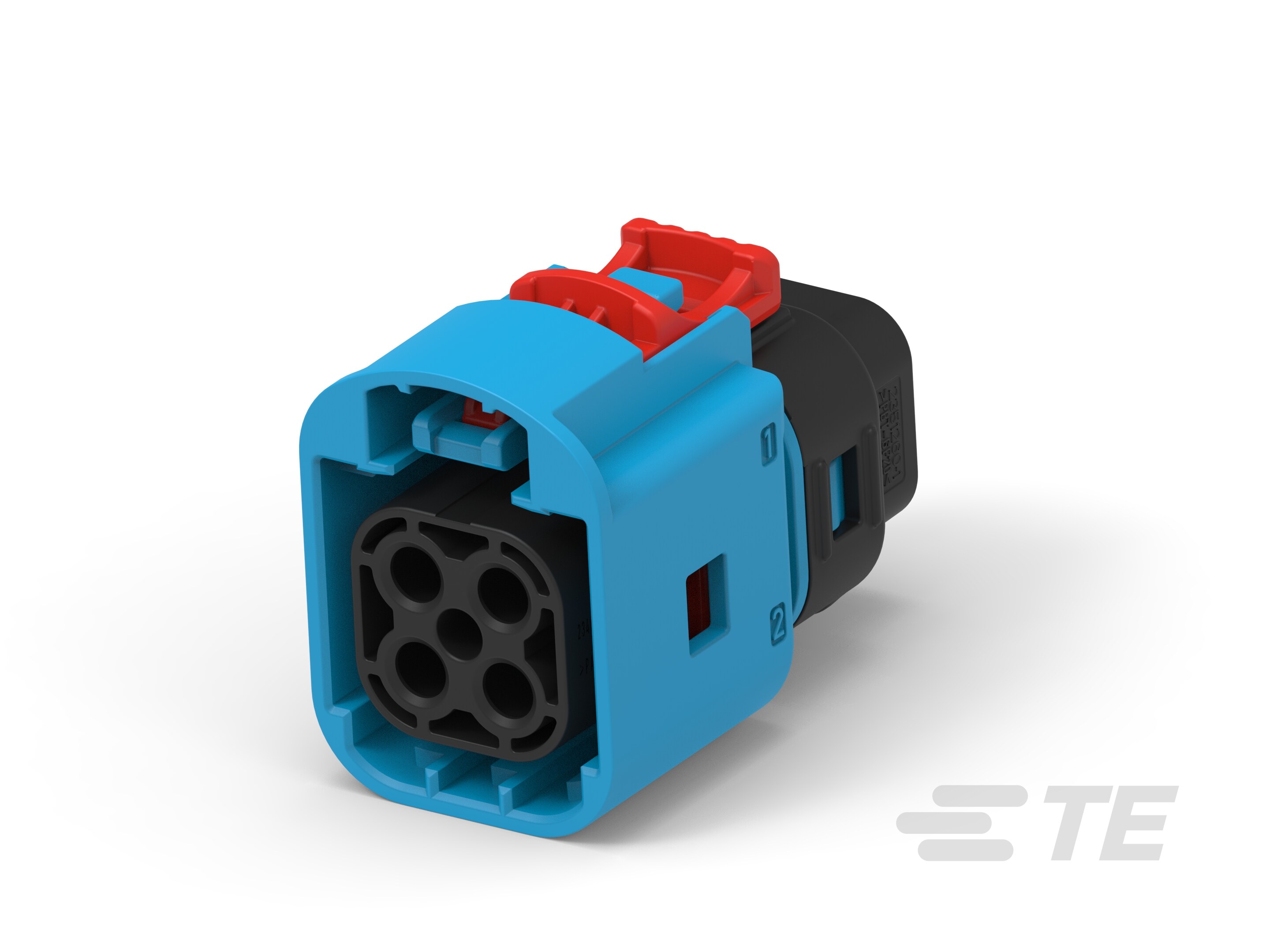

产品图
产品型号	2-2354439-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	C
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色 | 淡蓝色
中心线（间距）	5mm[.197in]
连接器高度	23.4mm[.92in]
产品长度	30.85mm[1.21in]
产品宽度	17.3mm[.68in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2-2354439-3现货
原厂手册	2-2354439-3数据手册.PDF

二、2-2354439-3配套型号

三、2-2354439-3适用领域

泰科2-2354439-3连接器凭借其耐用结构、高环境适应性和精准连接特性，适用于以下关键领域：

1. 工业自动化与运动控制

180°电缆悬挂安装结构简化紧凑空间布线，-40℃至105℃宽温域耐受机械臂、传送带等高振动环境，5mm间距确保信号传输稳定性，双点位锁定机制保障设备持续运行中的连接可靠性。

2. 车载电子与线束系统

键控代码C配合母端子护套结构防止振动导致的端子错位，RG 174电缆兼容性满足车载ECU信号传输需求，乌黑色壳体支持汽车线束防呆识别，压接式端接确保行车过程连接完整性。

3. 能源设备与户外设施

.4mm接合插针实现高精度对接，23.4mm高度设计适配光伏接线盒等狭窄空间，105℃高温耐受能力满足逆变器机柜热环境要求，淡蓝色壳体提升户外检修场景的视觉辨识度。

4. 医疗设备内部布线

可维修型端子护套结构便于消毒维护，-40℃低温适应性保障冷链医疗设备运行，17.3mm紧凑宽度满足监护仪内部线缆管理需求，无铅材料符合医疗设备安全标准。

5. 通信设备信号传输

双排4位布局平衡5mm间距密度与抗干扰能力，电缆直连（缆到缆）模式优化基站天线连接路径，30.85mm长度设计适配路由器模块化扩容，应力消除附件保障高频信号传输稳定性。

该连接器通过耐候材料、宽温域设计及电缆悬挂结构，确保复杂环境下的长期电气性能，双色壳体方案强化不同应用场景的快速识别需求。

四、2-2354439-3常见问题与解决方案

1. 电缆应力导致松动或脱落

问题：自由悬挂式安装缺乏固定支撑点，易受机械振动或外力牵拉影响，引发连接器位移或松脱。

方案：加装应力消除附件（如线缆卡扣、束线绑带），确保应力均匀分布于线缆非连接区域；或在布线路径增设支撑结构以分散外力。

2. 密封失效致污染物渗入

问题：IP67防护等级依赖密封面紧密贴合，若安装偏移或环境湿度过高（＞80%RH），易导致水汽/灰尘侵入。

方案：定期清洁密封槽与密封圈接触面；替换标准密封圈为高弹性硅胶材质；控制部署环境湿度在80%RH以下。

3. 端子接触电阻异常

问题：0.4mm插针配合1.2mm母端子时，压接高度超公差（±0.2~0.5mm）或表面氧化引发接触不良。

方案：使用精密压接工具保证高度公差；以专用氧化层清洁剂处理接触面；严重氧化时更换符合AMP标准的新端子。

4. 外壳高温变形或化学腐蚀

问题：尼龙6/6材质外壳在＞105℃工作温度或强酸/碱环境中易软化变形，丧失结构强度。

方案：避免接触腐蚀性介质；超过105℃的应用场景更换金属外壳型号；定期目视检查外壳有无形变或裂缝。

5. 键控错位导致对接失败

问题：键控代码C未与公端准确匹配或端子排列顺序错误，造成物理干涉无法插入。

方案：插接前双端验证键控代码（代码C）及端子序列；使用导向销/对准工装辅助定位，确保零偏差对合。
