TE 2-2354439-4 缆到缆母端子护套 密封180°出线 现货

泰科2-2354439-4是一款双排四位母端子护套型连接器，适用于电缆对电缆连接系统。其采用180°出线设计，中心间距5mm，支持RG 174和RTK 031电缆类型，通过压接方式实现端接。壳体为乌黑/酒红紫双色，提供IP防护密封性能，工作温度覆盖-40℃至105℃严苛环境，可确保在强振动条件下的稳定连接。该连接器含端子自锁结构，具备定位保障机制，尺寸为30.85×17.3×23.4mm，兼顾紧凑性与机械强度，符合工业场景对高可靠性连接器的要求。

一、2-2354439-4中文手册

分类	详情

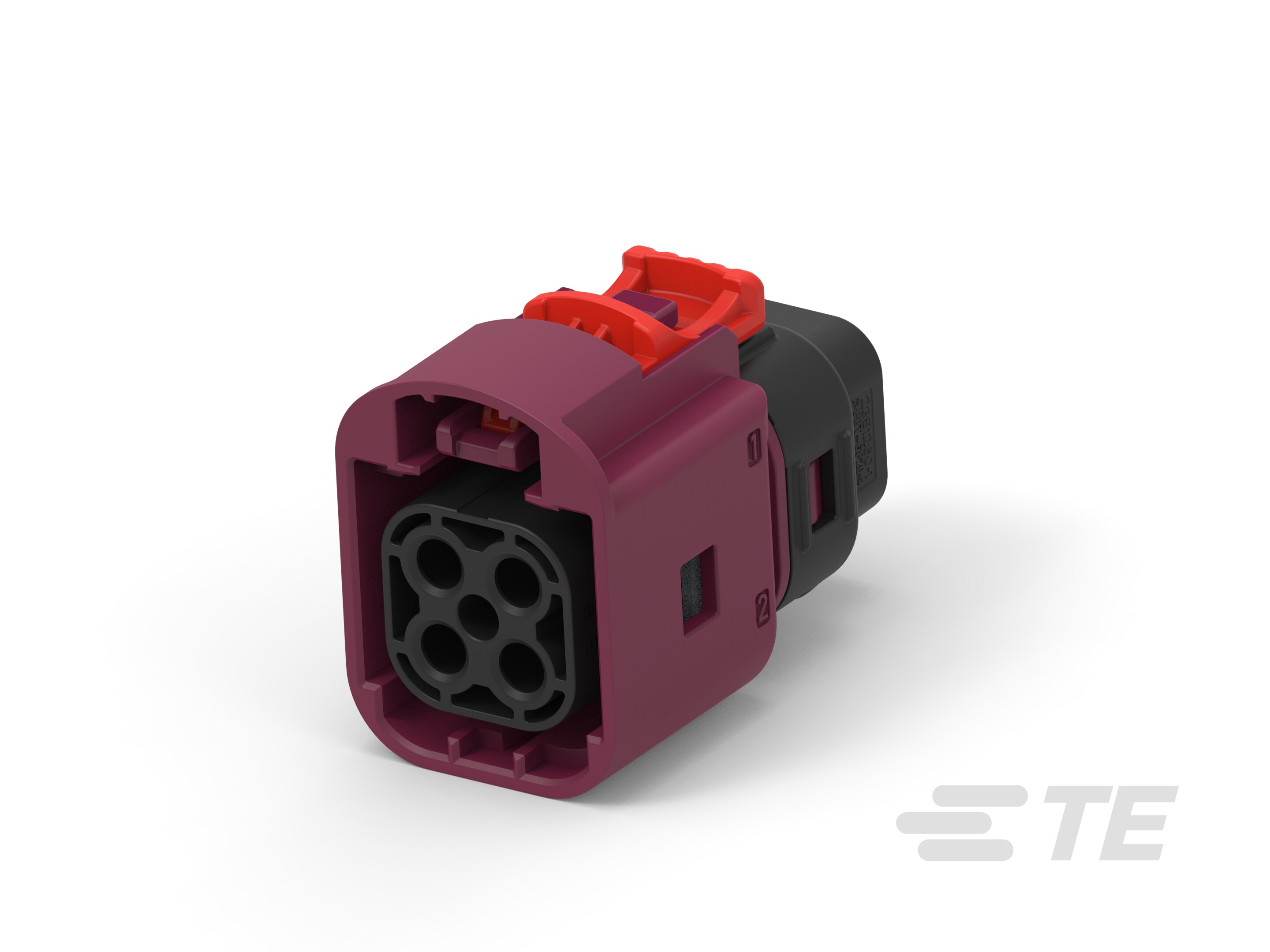

产品图
产品型号	2-2354439-4
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	D
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色 | 酒红紫
中心线（间距）	5mm[.197in]
连接器高度	23.4mm[.92in]
产品长度	30.85mm[1.21in]
产品宽度	17.3mm[.68in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2-2354439-4现货
原厂手册	2-2354439-4数据手册.PDF

二、2-2354439-4配套型号

三、2-2354439-4适用领域

泰科2-2354439-4连接器以其密封性、耐温性及精准对位特性，适用于需稳定可靠的电缆间连接场景。该产品通过密封设计及宽工作温度范围，保障在严苛环境下的性能表现，结合键控机制和自由悬挂安装，优化空间利用与防误操作能力。基于其主要规格，适用领域包括：

1. 工业自动化与机械控制：可密封结构适应工厂振动、多尘环境，工作温度范围-40℃至105℃支持工业传感器与执行机构的电缆稳定对接，自由悬挂安装便于机柜和生产线布局。

2. 汽车电子系统：键控代码D确保端子精准插合，防止车载线束、ECU接口的误操作，105℃耐温上限及压接线缆端接保障行车信号可靠性和长期耐用性。

3. 户外能源设备：如太阳能逆变器或风力发电机，密封特性抵御雨水、沙尘侵袭，自由悬挂安装适配狭小空间电缆管理，乌黑或酒红紫壳体在野外环境中提供鲜明标识。

4. 医疗仪器与设备：可密封设计避免消毒液和体液渗入风险，简化维护流程，压接线缆端接支持内部布线，确保诊断设备连接安全稳定。

5. 通信与数据传输：2行4位配置支持电缆间信号传输，5mm间距平衡连接密度与抗干扰能力，RG 174等电缆类型适配路由器、基站内部互连需求。

该连接器通过键控对准、应力消除机制及密封防护，实现复杂场景下的长期可靠连接，壳体颜色设计提升安装辨识度与场景适配性。

四、2-2354439-4常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏刚性固定点，外部振动或机械应力易导致连接器位移或脱落。

方案：在电缆端口处加装应力消除卡扣或绑带，确保线缆受力均匀；或通过支架结构分散外部应力。

2. 密封性能下降

问题：密封面受污物沾染或环境湿度过高（>80%RH）时，可能导致液体/粉尘渗入。

方案：定期清理密封面残留物，使用兼容硅胶密封圈增强防水性，并控制环境湿度在80%RH以下。

3. 母端子接触异常

问题：1.2mm母端子压接高度超出公差范围（±0.2~0.5mm）或氧化导致接触电阻升高。

方案：依据标准公差值操作压接工艺，采用专用清洁工具去除氧化层；若损伤需更换新端子。

4. 尼龙外壳形变风险

问题：尼龙6/6材质在高温环境（>105°C工作限值）或接触强酸/碱液体时易发生变形、脆化。

方案：避免暴露于腐蚀性环境；高温场景替换为金属外壳型号，并定期检查外壳结构完整性。

5. 键控对位偏差

问题：键控代码"D"未与公端精确匹配，或端子排列顺序错位引发信号中断。

方案：插接前双重校验键控代码兼容性，使用导向工具辅助定位，确保端子序列完全对准。
