泰科TE 2357600-1连接器中文手册_现货采购_配套型号指南
泰科2357600-1是一款工业级双针线对板连接器，采用90°出线角度的乌黑色母端子护套结构，间距4mm，支持-40℃至105℃宽温工作环境。其核心特性包括压接式端子锁定设计，确保高可靠性连接，尤其适应振动环境；兼容RTK 031电缆的信号传输应用，满足工业设备紧凑空间布线与稳定电气性能需求。此连接器突出机械耐用性与精准接合能力（插针直径0.4mm），适用于自动化控制、仪器仪表等严苛场景，体现泰科产品在极端条件下的稳定连接技术优势。
一、2357600-1中文手册
| 分类 | 详情 |
|---|---|

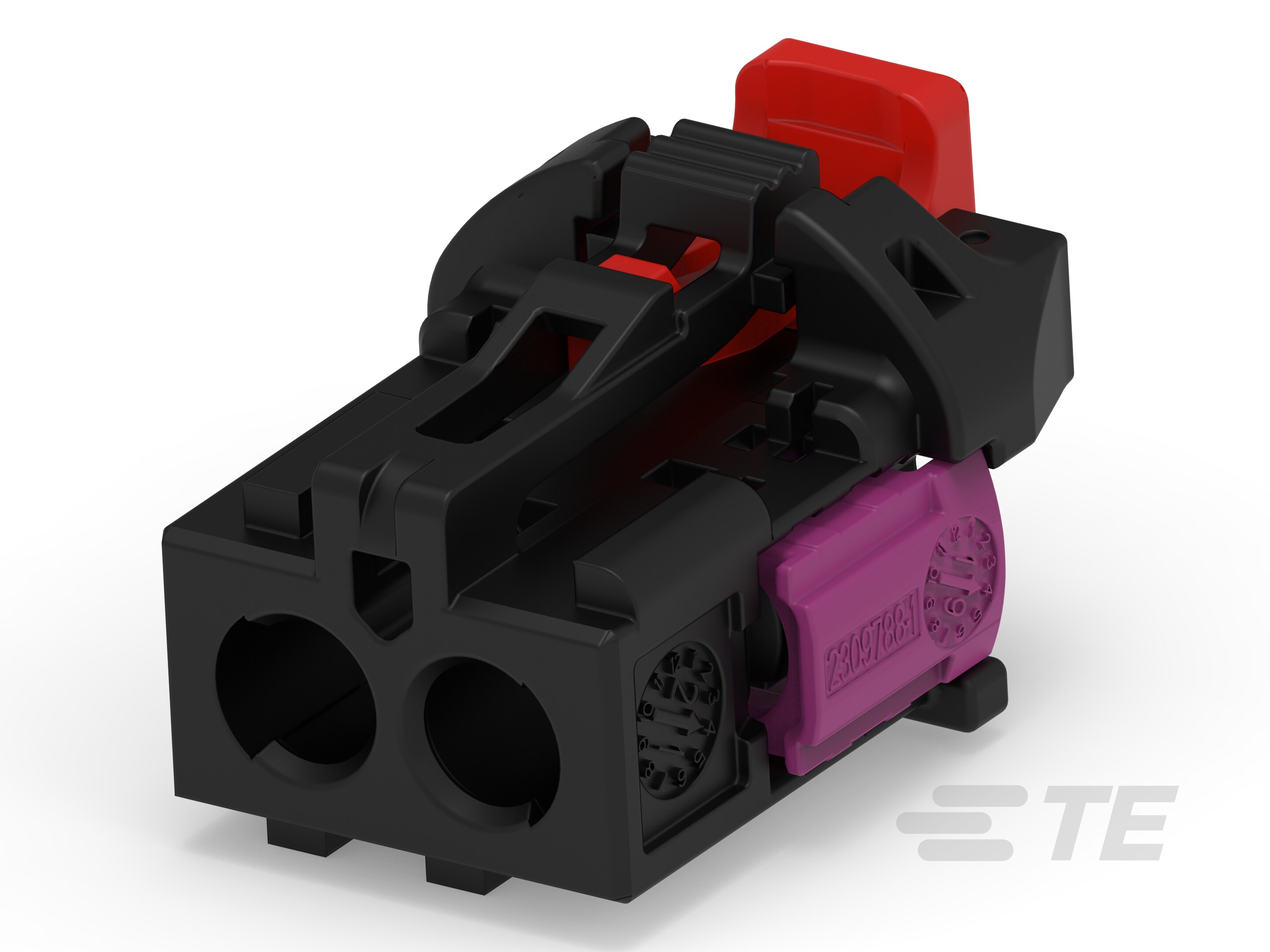

| 产品图 |
|
| 产品型号 | 2357600-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 缆到板 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 90° |
| 连接器和键控代码 | A |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2357600-1现货 |
| 原厂手册 | 2357600-1数据手册.PDF |
二、2357600-1配套型号

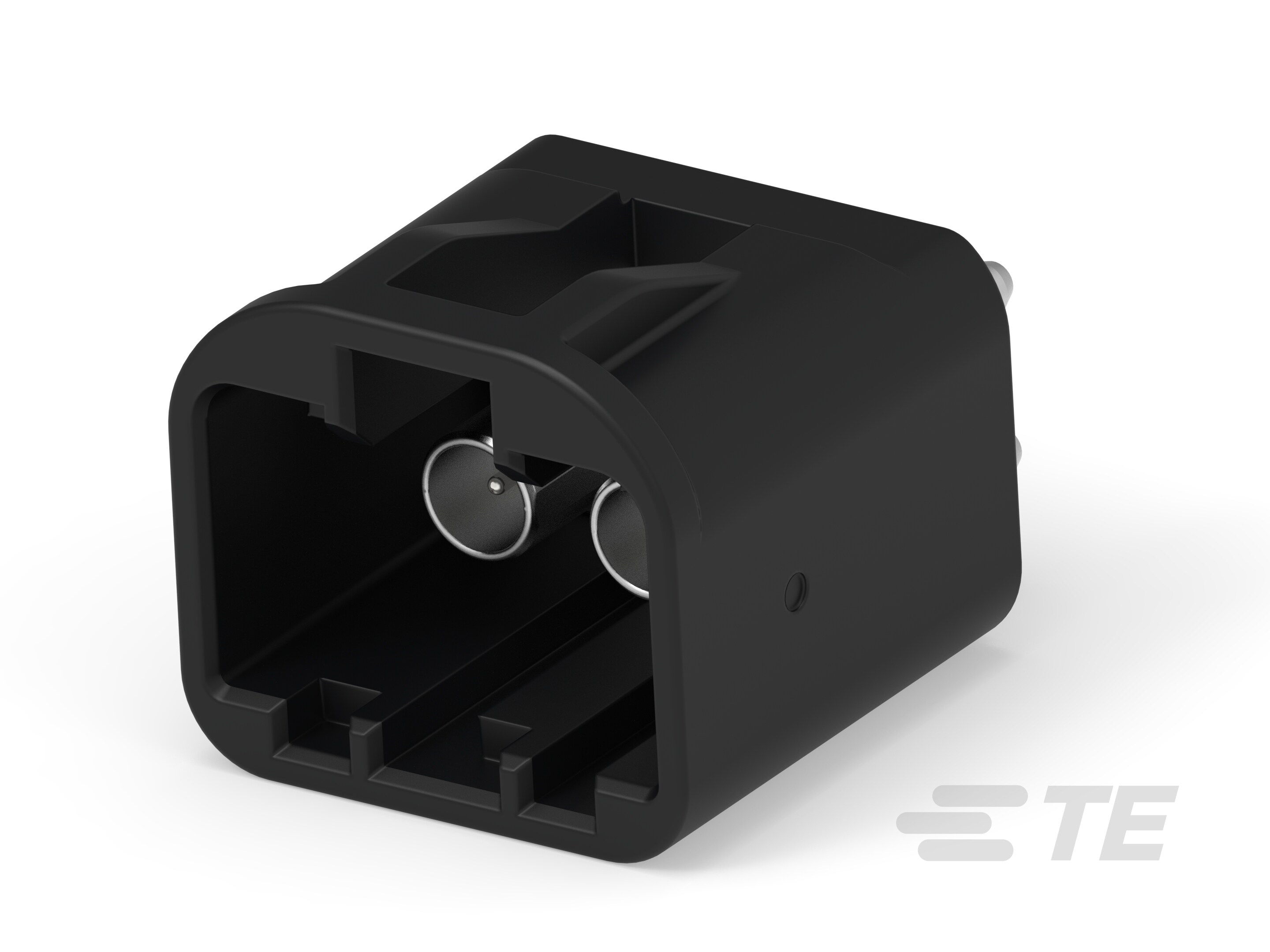

| 配套型号 | 产品图 |
|---|---|
| 2357501-1 |
|
| 1-2357501-1 |
|
| 更多配套型号查询 | 2357600-1配套型号大全 |
三、2357600-1适用领域
泰科2357600-1连接器凭借其紧凑型设计、高温耐受性及稳定信号传输特性，适用于以下专业领域：
1. 工业自动化控制系统：
-40℃至105℃宽广工作温度范围（RTK 031电缆兼容）适应高温控制柜环境，90°出线角度优化狭小空间布线，2位单排结构（4mm间距）确保PLC、传感器等信号电路的抗干扰连接。
2. 汽车电子模块：
键控代码A与0.4mm精密接合插针实现车载ECU、仪表盘电路的防错插对接，压接端接技术增强振动环境下的机械稳定性，乌黑色壳体满足车内设备统一标识需求。
3. 通信及数据处理设备：
线到板连接模式适配路由器、交换机内部板卡间高频信号传输，4mm中心距平衡电路密度与电气隔离要求，自由悬挂安装支持机柜灵活布线。
4. 医疗电子仪器：
105℃耐高温特性耐受设备消毒流程，无卤RTK 031电缆符合生物安全规范，母端子护套结构简化医疗设备内部线缆维护流程。
5. 消费电子与电器控制：
2位单行布局优化小型家电PCB空间占用，0.4mm接合精度保障触摸屏、电源模块等微电流信号完整性，-40℃低温启动能力扩展寒带应用场景。
该连接器通过键控防误插机制、宽温域兼容性及紧凑型结构设计，为高密度电子系统提供可靠连接解决方案，乌黑色外壳适配工业设备的隐蔽式集成需求。
四、2357600-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏机械固定点，易因振动、冲击或外力作用导致连接器移位或脱开。
方案：安装应力消除附件（如卡扣、绑带）以分散电缆应力，确保电缆受拉均匀；或增设额外支撑结构（如支架、固定器）增强连接稳定性。
2. 密封性不足
问题：产品无密封设计，在潮湿、多尘或污染环境中易渗入湿气或异物，影响信号传输可靠性。
方案：定期清洁连接器表面残留污垢，控制工作环境湿度（建议≤80%RH）；必要时添加外部保护套或改用密闭安装方式。
3. 端子接触不良
问题：压接端子因操作不当（如公差偏差）或氧化腐蚀造成接触电阻增大，引发信号衰减或连接故障。
方案：严格遵守压接高度公差（±0.2~0.5mm）；使用专用清洁工具去除端子氧化层，确保接触面光洁；氧化严重时及时更换端子。
4. 外壳变形或腐蚀
问题：外壳材料在高温（最高工作温度105°C）或腐蚀性介质暴露下可能发生变形或劣化，损害结构完整性。
方案：避免强酸/碱环境应用；高温场合改用耐热金属材质外壳型号；定期目视检查外壳状态以早期发现缺陷。
5. 键控错位或对准偏差
问题：键控代码（A型）未准确匹配公端接口或安装偏移，易引发连接不稳或端子错位。
方案：预先核对两端键控代码及端子排列顺序；借助对准工具定位安装，确保快速、精准对接。
