泰科TE 2333538-7连接器中文手册_现货采购_配套型号指南

泰科2333538-7是一款线对板或线对线连接器，采用2×12排列（共24位）设计，中心间距1.8mm，对接公端尺寸为0.5mm×0.4mm。其结构包含母端子护套壳体（淡棕色），支持180°出线角度，额定电压60V，工作温度范围为-40℃至105℃。端子端接采用压接方式，电缆安装形式为自由悬挂。该连接器配置J型键控代码，具有端子上锁定的机械特性，通过壳体结构实现端子的双重锁定机制：内壳体的一次锁与外壳体的协同作用可防止端子意外脱扣，而独立的弹性锁扣结构能确保与对配连接器稳定锁定，保障信号传输连续性。此外，其外置端子锁设计优化了维护性，但未配备屏蔽功能和连接器位置保障装置。

一、2333538-7中文手册

分类	详情

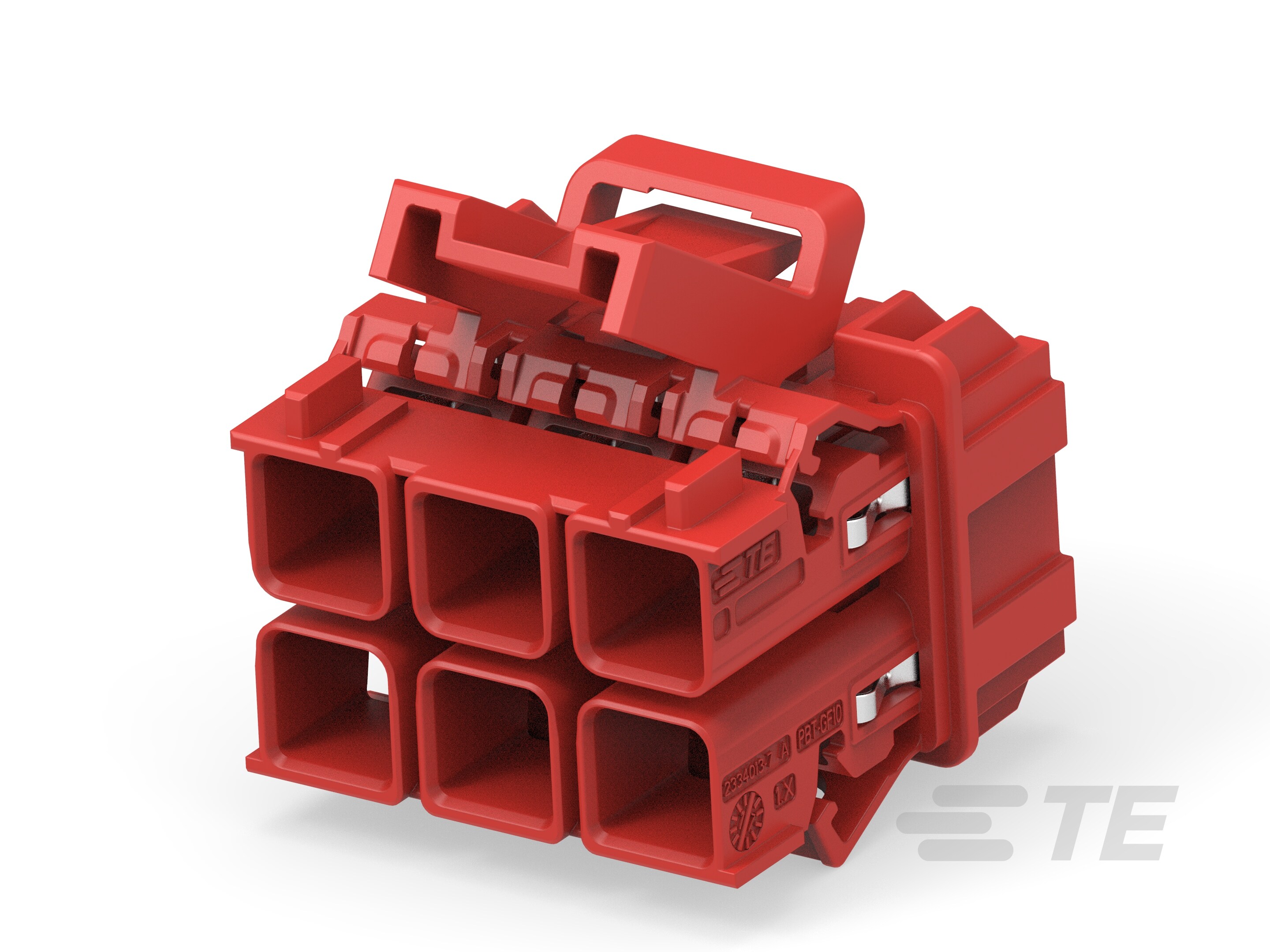

产品图
产品型号	2333538-7
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到板 | 线到线
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	12
标称电压架构(V)	60
出线角度	180°
连接器和键控代码	J
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
中心线（间距）	1.8mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2333538-7现货
原厂手册	2333538-7数据手册.PDF

二、2333538-7配套型号

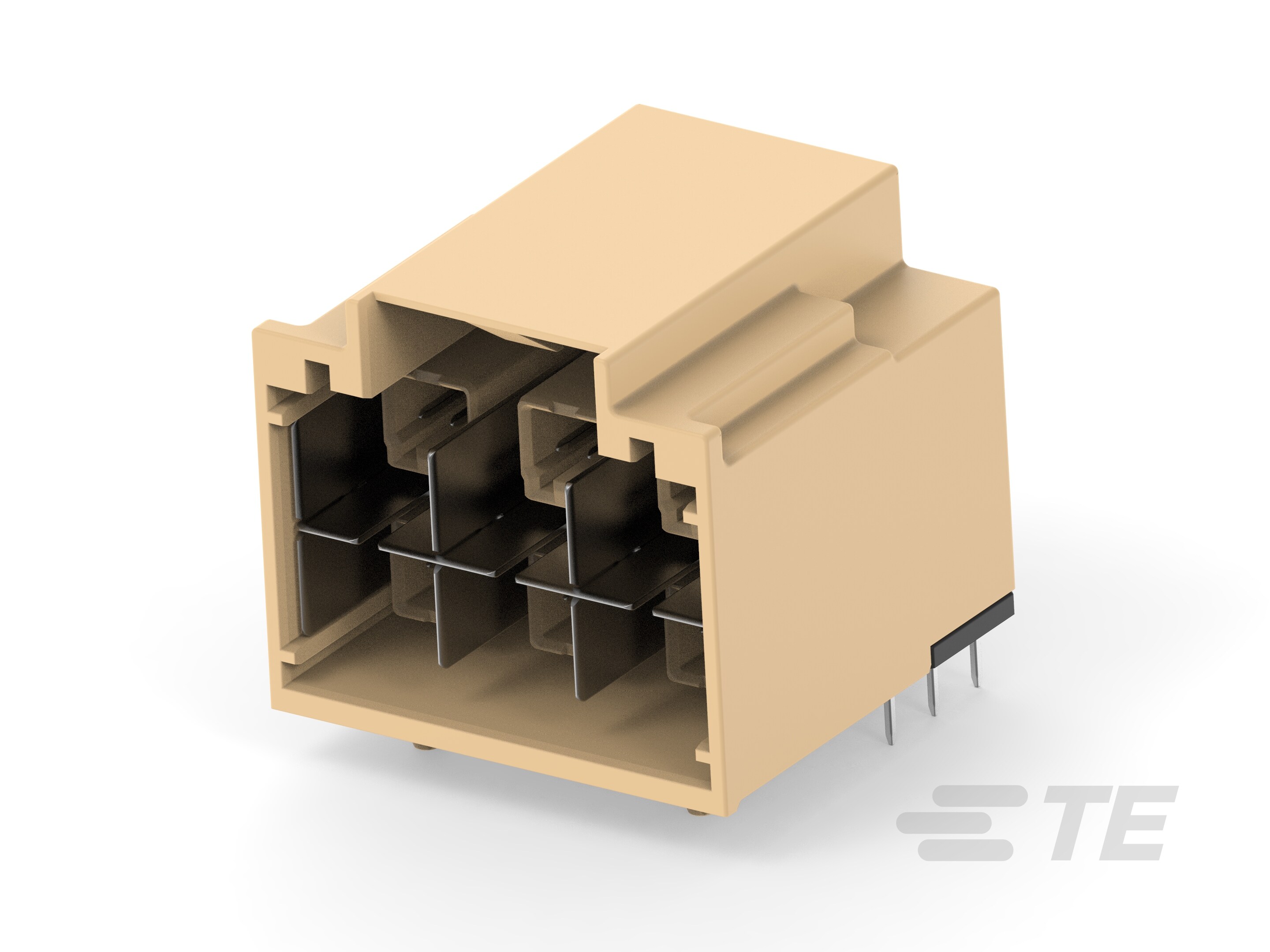

配套型号	产品图
2339800-7
更多配套型号查询	2333538-7配套型号大全

三、2333538-7适用领域

泰科2333538-7连接器凭借紧凑布局、宽温域适应性与精准结构，主要服务于以下场景：

1. 工业自动化控制

双排12位布局（1.8mm间距）优化空间利用率，支持-40℃至105℃宽温度范围，适配PLC控制柜、电机驱动器等内部线缆连接，180°出线角度简化狭小空间布线。

2. 车载低压电子单元

键控代码J设计避免端子误插，.5mm对接公端宽度保障端子精准接触，适用于车身控制器（BCM）、仪表盘线束等低压信号传输场景，母端子护套结构增强振动环境稳定性。

3. 智能设备内部连接

线到板/线到线双模式兼容家电、商用设备主板与线缆的模块化连接，2行端子排列平衡信号密度与散热需求，压接端接工艺提升批量装配效率。

4. 医疗设备维护连接

淡棕色壳体（LCP材质）耐受高温消毒流程，105℃峰值温度适应灭菌环境，可维修结构简化设备内部线缆更换流程，适配监护仪、分析仪器等非密封腔体布线。

5. 通信设备模块化扩展

12位端子容量支持中低速数据信号并行传输，自由悬挂安装方式兼容交换机、路由器的模块背板扩展，无屏蔽设计适用EMC管控环境内的短距离连接。

该型号通过双排紧凑架构、宽温域材料及键控防呆机制，在空间受限场景实现可靠的电气连接，淡棕色壳体提升设备内部线缆辨识度，压接工艺确保批量应用的机械稳定性。

四、2333538-7常见问题与解决方案

1. 自由悬挂导致安装不稳

问题：连接器采用电缆安装（自由悬挂）设计，缺乏固定支撑点，易受振动或外力牵引导致松动甚至脱落。

方案：增设应力消除附件（如尼龙卡扣、电缆绑带），确保线缆弯曲处受力均匀；在关键位置增加支架辅助固定，分散机械应力。

2. 机械振动引发端子位移

问题：180°出线角度设计可能加剧线缆摆动，2×12双排端子长期振动下易发生微位移，影响导通稳定性。

方案：使用耐高温（≤105℃）的抗震绑带固定线缆路径；对接后附加卡槽式固定盖板，限制接口摆动幅度。

3. 高温导致壳体性能下降

问题：尼龙淡棕色外壳在高温环境（如>90℃）下易加速老化，长期暴露可能出现轻微变形或刚性减弱。

方案：避免在持续高温（>90℃）或强腐蚀性环境使用；必要时更换金属外壳衍生型号（如存在兼容型号），并定期检查壳体结构完整性。

4. J键控对接偏差

问题：键控代码「J」需与公端完全匹配，若安装角度偏移或公差累积（公端厚度仅0.4mm），可能引发错位导致接触失效。

方案：对接前双重校验键槽方向；使用导向柱辅助工具精准定位，确保公端插入深度≥85%（厚度公差±0.02mm）。

5. 端子氧化或压接失效

问题：1.8mm间距端子压接高度超出公差（±0.2mm）易导致虚接；铜合金端子氧化可能增大接触电阻（标称电压60V下风险升高）。

方案：严格按压接工艺标准（高度公差±0.2mm）操作；采用非研磨性清洁剂去除氧化层，定期进行端子导通测试（建议周期≤6个月）。
