电气图纸端子排符号及图形全解析：标准、规范与应用指南

在电气工程设计领域，端子排符号及图形的标准化表示直接决定图纸可读性与施工准确性。依据IEC 60947、GB/T 4026等国际及国家标准，端子排需通过图形标识、字母数字代码及颜色标记三重体系精确表达功能与连接关系。接插世界网将结合继电保护柜、配电系统等场景，深度解析端子排符号的设计逻辑、应用规范及典型误区，为电气设计人员提供权威技术指南。

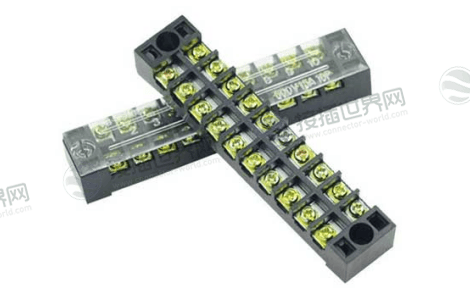

一、核心图形符号：从基础元件到功能分类

端子排的图形符号是电气图纸的“视觉语言”，其规范性直接影响施工精度：

1. 基础元件符号

固定端子：以“·”或“ ”表示，用于常规导线连接点;

可拆卸端子：符号“”，适用于需频繁插拔的场景(如仪表检测);

端子排整体：用带编号的方框表示(如“[5D]”)，其中“D”为端子排专用代码，数字5代表安装单元序号。

2. 功能分类符号

试验端子：图形内增加“T”标记(如“[T]”)，专用于电流互感器回路，支持不断电接入测试仪表;

短接片：以“⏚”或“U形槽”符号表示跨接功能，水平插入相邻端子实现等电位连接;

接地端子：符号“⏚”或字母“PE”，辅以黄绿双色标识，用于保护导体连接。

3. 复合符号示例

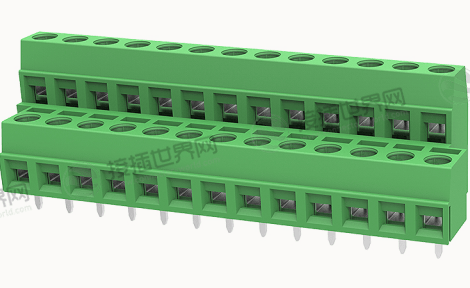

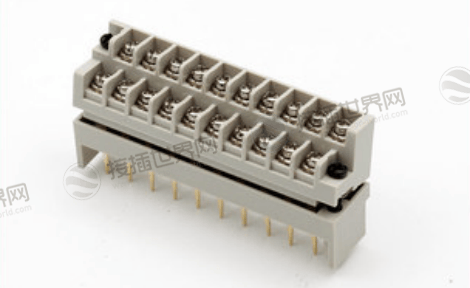

双层端子排：标注“TBD-10”，图形分层显示内层(导线)与外层(短接片);

绝缘隔片：符号“‖”加注耐压值(如“2.5kV”)，用于强电/弱电隔离。

表：端子排图形符号功能对照表

二、字母数字标记系统：相位、回路与端子的编码逻辑

字母数字系统为端子提供“身份ID”，需分层定义：

1. 相位与导体类别标识

交流系统：U(L1相)、V(L2相)、W(L3相)、N(中性线);

直流系统：C(正极)、D(负极)、M(中间线);

保护导体：PE(接地)、PU(不接地保护)、PEN(保护中性线)。

2. 端子编号规则(XYZDN体系)

X：装置编号(如装置1n的端子排为1D);

Y：回路功能代码(ID=电流回路、QD=强电输入、CD=出口回路);

Z：同类回路分段(如I1D/I2D表示母线保护支路);

N：端子序号。

> 示例：21ID1.4 表示“装置2的电流回路第1段，端子4”。

3. 颜色辅助标识

跳闸回路：红色试验端子，与直流电源间隔≥2端子位防短路;

信号回路：字母“XD”或“YD”，布置于柜后下侧。

三、工程应用规范：从图纸到柜体布局的落地实践

(1)功能分段与排列原则

自上而下分段：交流电流(ID)→ 交流电压(UD)→ 控制(ZD)→ 信号(XD)，每段独立编号并预留备用端子;

空间布局规则：

交流回路端子置柜后右侧，直流回路置左侧;

输入回路(ZD/QD)置柜后上侧，输出回路(CD/XD)置下侧。

(2)电缆编号联动规则

电缆标号与端子编号一致(如“Y-101”归属110kV线路间隔);

芯线标号同端子号，实现“一端一芯一标识”。

(3)特殊场景操作规范

高频振动环境：采用防松螺钉(如UKJ系列)，抗震性提升80%;

高温车间：端子材质需耐150℃(如JF5-10高温型)，避免绝缘软化。

四、常见错误与国际标准差异对照

(1)典型设计误区与风险

误区1：混淆相位标识 → 错误将U/V/W与L1/L2/L3混用(标准规定：设备端用字母，导线端用符号);

误区2：短接片超载 → 57A以上回路误用M3螺丝(应选M4/M6)，导致过热熔毁;

误区3：接地端子省略PE → 施工中误接中性线，引发设备漏电。

(2)IEC与国标(GB)关键差异

端子排符号及图形的规范化应用，是电气工程安全与效率的双重保障：图形符号构建视觉语言(如⏚代表短接)，字母数字系统(U/V/W/XYZDN)实现精准定位，而空间布局规则(右交流左直流、上输入下输出)则从源头杜绝施工歧义。设计者需紧扣IEC与GB标准差异，规避相位混标、接地缺失等风险;施工中更需严格遵循分段原则与颜色标识，让符号从图纸跃入现实，成为系统可靠运行的基石。唯有每一处细节的严谨，方能铸就电气连接十年如一日的安全闭环。
