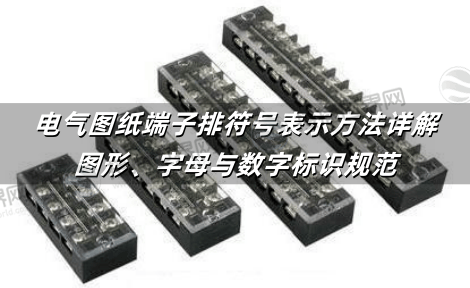

电气图纸端子排符号表示方法详解：图形、字母与数字标识规范

在电气工程图纸中，端子排符号怎么表示直接关系到设计规范性与施工准确性。端子排作为连接枢纽，其符号需通过图形标识、字母数字代码及颜色标记三重体系精确表达。本文依据IEC 60947、GB/T 4026等标准，结合继电保护柜、配电系统等场景，深度解析端子排符号的绘制规则、功能分类及常见误区，为电气设计提供权威指南。

一、图形符号：基础元素与功能分类

端子排的图形符号是图纸中的核心视觉语言，需严格遵循国际标准：

1. 基本图形标识

固定端子：用“·”或“ ”表示，常见于常规连接点;

可拆卸端子：以“”符号标识，用于需频繁插拔的场景;

端子排整体：用带数字编号的方框表示，如“[5D]”代表第5段端子排。

2. 功能扩展符号

试验端子：专用于电流互感器回路，图形内增加“T”标记;

短接片：以“⏚”或“U形槽”符号表示跨接功能，水平插入相邻端子孔实现等电位连接;

接地端子：符号“⏚”或字母“PE”，颜色标记为黄绿双色。

3. 复合符号示例

双层端子排标注为“TBD-10”，图形中分层显示内层(导线)与外层(短接片);

带隔片的绝缘端子增加“‖”符号，耐压值标注如“2.5kV”。

表：端子排图形符号功能对照表

二、字母数字系统：相位、回路与端子的编码逻辑

字母数字标记是端子排符号的“身份标识”，需分层定义：

1. 相位与导体类别

交流系统：U(L1相)、V(L2相)、W(L3相)、N(中性线);

直流系统：C(正极)、D(负极)、M(中间线);

保护导体：PE(接地)、PU(不接地保护)、PEN(保护中性线)。

2. 端子编号规则

XYZDN体系：

X：装置编号(如1n端子排编号为1D);

Y：回路功能(ID=电流、QD=强电输入、CD=出口回路);

Z：同类回路分段(如I1D/I2D表示母线保护支路);

N：端子序号。

> 示例：21ID1.4 表示装置2的电流回路第1段，端子4。

3. 特殊场景标记

跳闸出口端子：红色标识+试验端子，与直流电源隔离;

信号回路：字母“XD”或“YD”，布置于柜后下侧。

三、工程应用：从图纸到柜体布局的规范落地

(1)继电保护柜端子排设计

分段原则：自上而下分为交流电流(ID)、电压(UD)、控制(ZD)、信号(XD)等段，每段独立编号并预留备用端子;

跳闸回路：出口端子用红色试验端子，编号如“4CD”，距直流电源≥2端子位防短路。

(2)空间布局与符号映射

交流/直流分侧：交流端子(UD、ID)置柜后右侧，直流端子(ZD、QD)置左侧;

输入/输出分层：输入回路(如传感器信号)置于上侧，输出回路(如执行机构)置于下侧;

强电/弱电隔离：AC 220V端子与DC 24V端子垂直间距≥100mm，或加PA隔板(耐压2.5kV)。

(3)电缆编号联动规则

电缆标号与端子编号一致，如“Y-101”表示归属110kV线路间隔;

芯线标号同端子号，实现“一端一芯一标识”。

四、常见错误与标准对照

(1)致命设计误区

误区1：混淆U/V/W与L1/L2/L3 → 标准规定设备端用字母(U/V/W)，导线端用符号(L1/L2/L3);

误区2：短接片未标注电流等级 → 导致57A以上回路选用M3螺丝(应选M4/M6)，引发过热;

误区3：接地端子省略PE标记 → 施工中误接中性线，引发设备漏电。

(2)国际与国标差异对照

端子排符号怎么表示的本质是功能可视化、标识标准化、安全具象化：图形符号(·/⏚)构建基础语言，字母数字系统(U/V/W/XYZDN)实现精准定位，而空间布局规则(左交流右直流、上输入下输出)则保障施工零歧义。设计者需紧扣IEC与GB双轨标准，规避相位混标、短接片超载等致命误区，让符号不仅是图纸上的标记，更是安全运行的基因编码。唯有每一处标识的精确落地，方能成就电气系统全生命周期的可靠闭环。
