电气工程端子排符号A421详解：标准含义、设计规范与应用实例

在电气工程图纸中，端子排符号A421是标识电流回路的核心代码，其正确理解直接关乎系统安全与施工效率。依据国际标准(IEC 60947)与国标(GB/T 4026)，A421中的“A”代表相位或功能分类，“421”属电流回路编号区间。本文将结合继电保护柜、配电系统等场景，深度解析A421的编码逻辑、设计规范及工程应用要点，为电气设计与运维人员提供权威技术指导。

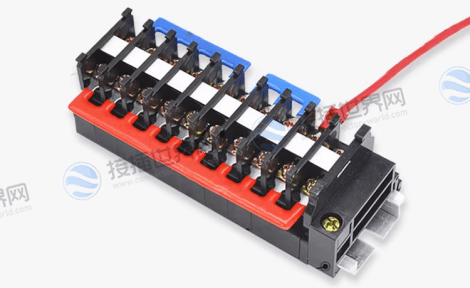

一、A421符号的深度解析：结构与标准依据

端子排符号A421需从字母数字系统拆解，其含义严格遵循国际电工规范：

1. 字母“A”的三大含义

相位标识：在交流系统中代表L1相(与U等价)，区别于B(L2)、C(L3)。

功能分类：部分设计院用“A”标识电流回路(如A401~A471)，与电压回路(6开头，如A621)隔离。

设备分组：同类元件组用字母前缀区分，如两组互感器分别标记A421、B421。

2. 数字“421”的编号逻辑

电流回路区间：国标规定400~599为交流电流回路编号，421属典型电流测量点。

重要性分级：编号越小，对应电压等级越高或功能越关键(如A421优先级高于A451)。

表：端子排字母数字系统规则对照表

二、工程应用：从图纸到柜体布局的实战逻辑

(1)端子排分段与功能定位

端子排符号A421需在柜内明确空间归属：

1. 功能分段原则(自上而下)：

电流回路(ID段)：A421归属ID段，布置于柜体上部，紧邻互感器(CT1)。

隔离要求：强电电流回路(A421)与弱电信号回路(XD)间距≥100mm，或加PA隔板(耐压2.5kV)。

2. 电缆联动规则：

线号与端子号一致：A421端子连接的导线标号需同步标注“A421”，实现“一端一芯一标识”。

远端标识：若连接其他柜体，需标注目标端子号(如“X2：A421”)。

(2)典型应用场景分析

继电保护柜：A421接入CT1二次侧，线号L101/L102，构成差动保护回路A101。

计量柜：A421专用于电能表电流采样，需与保护回路隔离，避免负载干扰精度。

三、设计规范与编号体系：避免致命错误

(1)XYZDN编号体系详解

端子排符号A421需嵌入分层编码系统以精确定位：

X(装置编号)：1D表示1号装置端子排;

Y(功能代码)：ID=电流回路，QD=强电开入;

Z(回路分段)：I1D/I2D区分母线保护支路;

D(端子排后缀)：固定代码;

N(端子序号)：如21ID1.4表示“装置2电流回路第1段端子4”。

(2)常见设计误区与事故案例

误区1：混淆相位标识

→ 错误将A421与L1混用，导致施工相位接反，引发CT开路高压。

误区2：编号超区间

→ 若误将A421标为A321(超出400-599范围)，可能被误读为保护回路，造成计量失效。

误区3：省略接地标识

→ A421回路未配PE端子(黄绿色标)，导致接地线误接中性线，设备漏电。

四、运维规范：标识维护与故障排查

1. 标识耐久性要求：

户外柜体端子需激光雕刻标号，避免油污磨损;

定期校验标签褪色(每2年更换)。

2. 故障定位流程：

断路检测：万用表测量A421端子接触电阻>0.5Ω时，需紧固螺丝(扭矩1.2~1.4N·m);

误接排查：核对线号是否与端子一致，如L101误接至A422端子，立即校正。

端子排符号A421绝非简单的字母组合——它是电气系统安全、效率、标准化的三角支点：作为电流回路的身份编码，其相位属性(A相)、功能区间(400-599)及空间定位(ID段)共同构建了故障零容忍的工程设计基础。唯有恪守XYZDN体系的分层逻辑、强电/弱电的物理隔离及标识耐久性管理，才能将符号的精确性转化为系统的可靠性。电气连接无小事，从A421的每一处规范落地开始，筑牢电力安全的生命线。
