电气工程端子排符号全解析：标准、规范与应用指南

在电气工程设计领域，端子排符号是什么是每位工程师必须掌握的基础知识。端子排符号是电气图纸中用于表示端子排结构、连接关系及功能属性的标准化图形与字母数字标识，其规范应用直接关系到施工准确性和系统安全性。接插世界网结合国际电工标准(IEC 60947)与国标(GB/T 4026)，深度解析端子排符号的核心要素、编码逻辑及工程应用误区，为电气设计、运维人员提供权威技术指南。

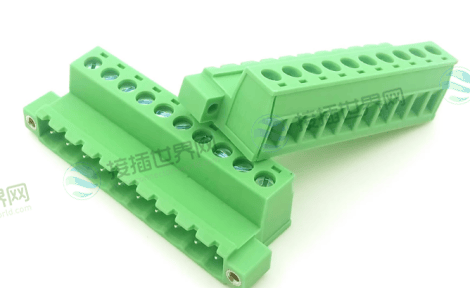

一、基础图形符号：端子排的“视觉语言”

端子排符号由图形标识与功能标记构成，需严格遵循国际标准：

1. 端子排整体表示

方框+数字编号：如`[5D]`表示第5安装单位的端子排，其中“D”为端子排固定代码。

分层设计：双层端子排标注为`TBD-10`，图形中明确区分内层(工作导线)与外层(短接片)。

2. 端子类型符号

3. 复合功能符号

绝缘隔片：符号`‖`标注耐压值(如`2.5kV`)，用于强电/弱电隔离;

跳闸回路：红色试验端子，与直流电源间隔≥2个端子位，防止短路。

二、字母数字系统：端子的“身份编码”

端子排符号通过字母数字组合实现精准定位，核心规则如下：

1. 相位与导体标识

交流系统：U(L1相)、V(L2相)、W(L3相)、N(中性线);

直流系统：C(正极)、D(负极)、M(中间线);

保护导体：PE(接地)、PU(不接地保护)、PEN(保护中性线)。

> 关键区别：设备端用字母(U/V/W)，导线端用符号(L1/L2/L3)，混用易导致施工事故。

2. XYZDN编号体系

X：装置编号(如装置1n的端子排标记为`1D`);

Y：回路功能代码(`ID`=电流回路、`QD`=强电输入、`CD`=出口回路);

Z：同类回路分段(如母线保护支路`I1D/I2D`);

D：端子排固定后缀;

N：端子序号。

示例：`21ID1.4`表示“装置2的电流回路第1段，端子4”。

3. 元件端子标记规则

单个元件：两端子用连续数字(1和2)，中间端子递增(3、4、5);

相同元件组：冠相位字母(三相电机：`U1`、`V1`、`W1`);

同类元件组：数字前缀区分(两组电阻器：`1U1`、`2U1`)。

三、工程应用规范：从图纸到柜体布局

(1)端子排分段与排列原则

1. 功能分段(自上而下)：

交流电流回路(`ID`)→ 交流电压回路(`UD`)→ 控制回路(`ZD`)→ 信号回路(`XD`)，每段独立编号并预留备用端子。

2. 空间布局铁律：

左右分区：交流回路(`UD/ID`)置柜后右侧，直流回路(`ZD/QD`)置左侧;

上下分层：输入回路(`ZD/QD`)置柜后上侧，输出回路(`CD/XD`)置下侧;

强电/弱电隔离：AC 220V与DC 24V端子垂直间距≥100mm，或加PA隔板(耐压2.5kV)。

(2)电缆联动规则

电缆标号：与归属单元一致(如`Y-101`表示110kV线路间隔);

芯线标号：与端子号相同，实现“一端一芯一标识”。

(3)特殊场景操作规范

高频振动：采用防松螺钉(如UKJ系列)，抗震性提升80%;

高温环境：端子材质需耐150℃(如JF5-10高温型)，避免绝缘软化。

四、常见错误与标准差异分析

(1)致命设计误区

(2)IEC与国标(GB)关键差异

端子排符号是什么?它是电气工程中安全与秩序的基石——图形符号(如⏚、[T])构建功能定义，字母数字系统(U/V/W、XYZDN)实现精准定位，而空间布局规则(右交流左直流、上输入下输出)则从源头杜绝施工歧义。设计需恪守IEC与GB双轨标准，规避相位混标、接地缺失等风险;施工中严格遵循分段原则与扭矩规范(如M4螺丝1.5~1.8N·m)，让符号从图纸跃入现实。电气安全无小事，每一处符号的严谨应用，皆是系统十年如一日稳定运行的基因密码。
