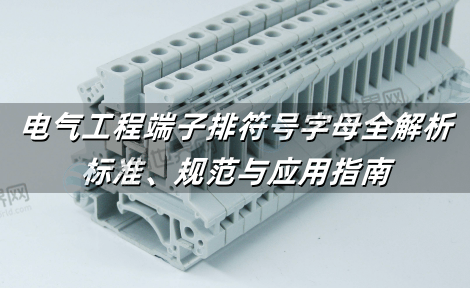

电气工程端子排符号字母全解析：标准、规范与应用指南

在电气设计与施工中，端子排符号字母的标准化应用是保障系统安全与运维效率的核心环节。符号字母不仅定义了相位属性(如交流系统U/V/W、直流系统C/D)，还通过编号体系(如XYZDN)实现端子的精准定位。接插世界网依据国际电工标准(IEC 60947)与国标(GB/T 4026)，深度解析符号字母的设计逻辑、编码规则及典型应用场景，为技术人员提供权威指南。

一、符号字母的基本规则与标准体系

端子排符号字母需严格遵循字母数字系统规范，其核心标准包括：

1. 构成原则

由大写拉丁字母+阿拉伯数字组成，禁用“I”和“O”(易与数字混淆)，允许使用“+”和“-”符号。

直流元件标识字母从A-M中选用(如C=正极、D=负极)，交流元件从N-Z中选用(如U/V/W=三相)。

2. 功能分类标识

保护导体：PE(接地)、PU(不接地保护)、PEN(保护中性线)。

特殊功能端子：试验端子标注“T”，短接片用“⏚”或“U形槽”图形。

3. 省略规则

当无混淆风险时，可简化标识(如省略装置编号前缀)，但强电/弱电混合场景必须完整标注。

二、相位标识规范与编号逻辑

(1)相位系统标识

(2)端子编号体系(XYZDN)

端子排符号字母通过分层编码实现精准定位：

X：装置编号(如装置1n的端子排标记为1D);

Y：回路功能代码(ID=电流回路、QD=强电输入、CD=出口回路);

Z：同类回路分段(如I1D/I2D表示母线保护的不同支路);

D：端子排固定代码;

N：端子序号。

> 示例：21ID1.4 表示“装置2的电流回路第1段，端子4”。

三、元件端子标记方法与工程应用

(1)单个元件与元件组标记

单个元件：两端子用连续数字(如1和2)，中间端子用递增数字(如3、4);

相同元件组：冠字母区分相位(如三相电机：U1、V1、W1);

同类元件组：数字前缀区分(如两组电阻器：1U1、2U1)。

(2)工程布局规范

1. 继电保护柜分段：

自上而下分段：交流电流(ID)→ 交流电压(UD)→ 控制(ZD)→ 信号(XD);

空间隔离：交流回路置柜后右侧，直流回路置左侧;强电(AC 220V)与弱电(DC 24V)垂直间距≥100mm或加PA隔板(耐压2.5kV)。

2. 电缆联动规则：

电缆标号与端子编号一致(如“Y-101”对应110kV线路间隔);

芯线标号同端子号，实现“一端一芯一标识”。

四、常见错误与标准差异分析

(1)致命设计误区

误区1：混淆U/V/W与L1/L2/L3 → 标准规定：设备端用字母(U/V/W)，导线端用符号(L1/L2/L3);

误区2：接地端子省略PE标记 → 导致施工误接中性线，引发漏电风险;

误区3：短接片未标注电流等级 → 57A以上回路误用M3螺丝(应选M4/M6)，造成过热。

(2)IEC与国标(GB)关键差异

端子排符号字母的本质是电气安全的基因编码：字母系统(U/V/W/C/D)定义能量流向，数字体系(XYZDN)实现精准定位，而功能标识(PE/T/⏚)则构筑安全防线。设计需恪守IEC与GB双轨标准，规避相位混标、接地缺失等风险;施工中严格遵循分段原则与空间隔离，让符号从图纸跃入现实。唯有每一处标识的精确落地，方能成就电气系统全生命周期的“零歧义”运行——因为安全，始于毫厘之精。
