地线端子排怎么接线?电工详解七步规范与安全铁律

在电气安全系统中，地线端子排怎么接线是关乎人身安全的核心操作。地线端子排作为接地系统的枢纽，承担着漏电泄放、设备保护的重任，其接线需严格遵循分层原则、扭矩标准及功能标识规范。接插世界网依据国际电工标准(IEC 60947)与国标(GB/T 4026)，结合配电箱结构、入户线类型及故障案例，系统解析地线端子排的接线全流程与风险规避策略，为电工提供权威技术指南。

一、功能定位与标准要求：为何地线端子排不可替代?

地线端子排是接地系统的物理载体，其核心功能包括：

1. 漏电保护：

电器漏电时提供低阻通路，触发漏保跳闸(动作电流≤30mA)，防止触电事故;

2. 电位均衡：

连接所有设备外壳，消除电位差，避免电弧火花;

3. 雷击泄放：

与防雷系统配合分流雷电流(需独立接地极，禁止与防雷地线共用)。

零排与地排的区分铁律

外观区分：

地排：

两端弯折呈“U型”，直接连接箱体(无绝缘端子);

零排：

平板状，两端带绝缘端子，避免箱体带电。

接线区分：

地排进线为入户地线(黄绿色)，直连不经过开关;

零排进线自主开关下口，分至各回路。

表：零排与地排关键特性对比

二、规范操作七步法：从准备到检测全流程

(1)断电与安全准备

断电验压：关闭总开关，万用表验证无电压(<5V)，挂“禁止合闸”警示牌;

工具清单：绝缘螺丝刀(扭矩1.5~1.8N·m)、剥线钳(精度±0.2mm)、无水乙醇。

(2)零地排识别与导线处理

识别技巧：无标记时，追踪进线来源——直连入户线为地排，主开关引出为零排;

剥线规范：裸露铜线长度8~10mm，涂抹抗氧化膏(高温场景需镀锡)。

(3)分层接线与紧固标准

1. 分层原则：

地排专接保护地线(黄绿色)，严禁与零线混接;

强电(AC 220V)与弱电(DC 24V)地线间距≥100mm，或加PA隔板(耐压2.5kV)。

2. 扭矩控制：

(4)通路检测与标识

机械检测：轻拉导线确认无松动;

电气检测：万用表测量地排与设备外壳电阻≤0.5Ω，接地电阻<4Ω(用接地摇表);

标识规范：激光雕刻“PE”标记(深度≥0.2mm)，黄绿色标签覆盖。

三、致命错误与特殊场景解决方案

(1)三大操作禁区

禁区1：无入户地线时强行接线

→ 后果：电器外壳带电(案例：某用户自建地线不合格，热水器漏电致伤);

禁区2：零地混接

→ 后果：漏保失效，零线电流经地线分流引发误动;

禁区3：超扭矩紧固

→ 后果：M4螺丝>1.8N·m时压线框变形，接触电阻飙升300%。

(2)特殊场景应对

老旧住宅无地线：

方案1：申请供电局增补入户地线(合规接地极深度≥2.5m);

方案2：加装漏保(30mA动作电流)，每月测试按钮验证功能。

高湿环境：

地排涂抹抗氧化脂(如NO-OX-ID)，箱体加防潮密封胶条。

四、工业与家庭场景的差异化规范

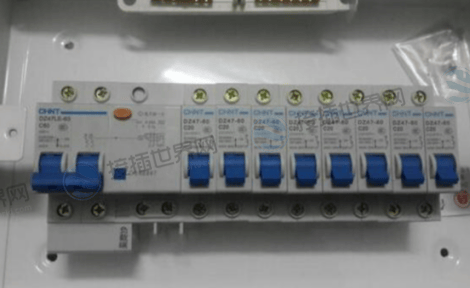

(1)家庭配电箱(单相系统)

接线拓扑：入户地线→地排→星型分至各插座，禁止串接;

回路隔离：照明回路不接地排(除非金属外壳灯具)，插座回路必接地线。

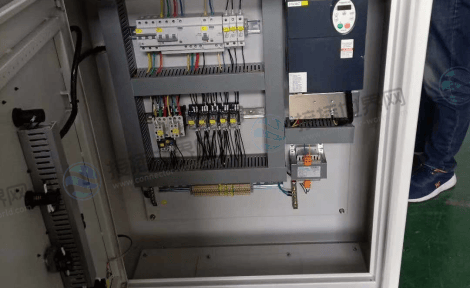

(2)工业控制柜(三相系统)

分区规则：

动力设备地线(如电机)接独立地排，与信号地(PLC)物理隔离;

柜门接地：专用编织带连接门体与箱壳，阻抗<0.1Ω。

防干扰措施：

屏蔽电缆地线单端接地(PLC侧)，避免地环路干扰。

地线端子排怎么接线的本质是构建电气安全的生命线——分层原则隔绝零地混接，扭矩精度(1.5~1.8N·m)保障接触可靠，而通路检测(电阻≤0.5Ω)则是风险的最后关卡。家庭场景需严守“星型拓扑、漏保兜底”铁律;工业系统更需强化动力地与信号地的物理隔离。唯有将规范植入每一处螺丝的紧固、每一次电阻的校验，方能在漏电雷击的突发时刻，让地线成为生命的守护者，而非事故的导火索。安全无妥协，规范即信仰。
