泰科TE 2203575-3 连接器 公端子护套 缆到缆2位800V 现货

泰科2203575-3是一款单行双位电缆对电缆连接器，采用公端子护套结构。其核心特性包括800V高电压架构、180°出线角度设计，支持-40°C至125°C的宽温工作环境。该连接器专为同轴电缆设计，通过压接方式端接，适用自由悬挂安装场景。其8mm端子间距的紧凑型结构适配工业级应用，蓝色壳体提供清晰标识。虽然不具备屏蔽和密封功能，但1A电流承载能力和宽温范围使其适用于精密信号传输场景，可满足工业设备、小型自动化系统及电子模块对高电压互连的稳定性需求。

一、2203575-3中文手册

分类	详情

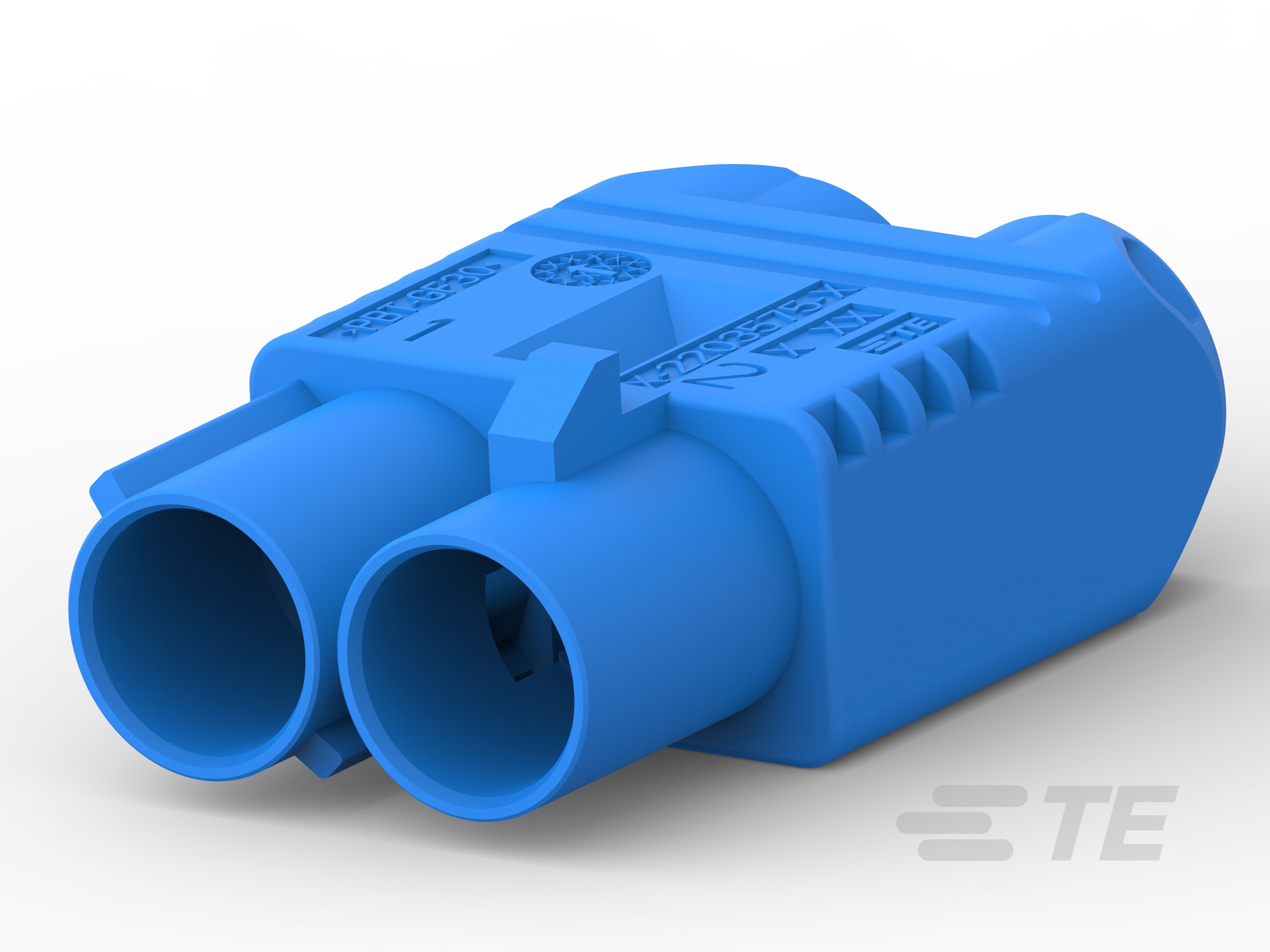

产品图
产品型号	2203575-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	C
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2203575-3现货
原厂手册	2203575-3数据手册.PDF

二、2203575-3配套型号

三、2203575-3适用领域

泰科2203575-3连接器凭借其耐压性、精准结构及高温适应性，适用于以下专业领域：

1. 工业自动化与电气控制：

支持800V高压架构及125°C工作温度（范围-40至125°C），适配工厂设备中的高压传感与控制回路。180°出线方向与8mm大间距布局便于人工操作和维护，单行2位设计兼顾空间效率与防错需求。

2. 汽车电子微电流系统：

键控代码C提供物理防误插保障，1A小电流额定值适用于车用传感器信号采集（如温度、压力传感器）。信号蓝壳体可快速辨识线束功能，压接线缆端接确保车载振动环境下的连接稳定性。

3. 同轴通信信号传输：

专为同轴电缆优化设计（非屏蔽结构），匹配射频信号传输场景。180°自由悬挂安装方式适配基站设备内部紧凑空间，减少线缆弯折应力，保障高频信号完整性。

4. 高温环境设备内部连接：

宽温域性能（-40℃至125℃）支持发动机舱邻近区域或工业热源设备布线，公端子护套结构提供基础机械保护，铜合金端子满足持久导电需求。

该连接器通过高压耐受、键控防呆及宽温域兼容性，在工业高压、车载微电子及同轴通信场景中实现精准适配，信号蓝壳体提升设备布线系统的视觉管理效率。

四、2203575-3常见问题与解决方案

1. 安装松动或位移

问题：自由悬挂安装设计缺乏机械固定点，在振动或外部应力下易导致连接器松动或整体脱落，影响连接稳定性。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力分布均匀，或增加支撑结构以分散外部作用力。

2. 端子接触不良

问题：压接端子操作不当（如高度公差偏差超±0.2~0.5mm）或端子氧化可能导致接触电阻升高，影响1A额定电流传输效率。

方案：严格遵循压接规范使用专用工具，定期清洁端子表面去除氧化层，并在必要时更换受损端子。

3. 键控对准偏差

问题：键控代码C未与匹配公端正确对准，易引发连接不稳定或误插，影响信号传输可靠性。

方案：安装前核对公母端键控代码及端子排列顺序，使用辅助定位工具（如导向销）确保精准对接。

4. 外壳变形或劣化

问题：高温环境（接近125°C上限）可能加速外壳材料老化或变形，降低结构强度并影响长期耐久性。

方案：避免暴露于强酸/碱或极端温度场景，高温应用时考虑选用兼容金属外壳替代型号，并定期检查外壳完整性。

5. 环境防护不足

问题：不可密封设计在同轴电缆应用中易受湿气或污染物侵入，尤其在湿度偏高环境（>80%RH）可能导致内部腐蚀或性能下降。

方案：控制环境湿度在建议范围内（≤80%RH），必要时添加硅胶涂层或防护罩以增强外部防护，并保持接口区域清洁。
