TE泰科1-2236888-1 高速数据母插座连接器 IPX9K防水现货
泰科1-2236888-1连接器是一款单排8位母端子护套，专为高速数据传输设计（工作频率0-3000MHz，阻抗100Ω）。主体采用黑色PBT GF工程塑料，支持-40至105°C的宽温环境，符合IPX9K防护等级。该连接器采用90°出线角电缆安装（固定式出口），端子采用无镀层压接式接触件，中心间距12.7mm，整体尺寸27.9×18.2×15.1mm（长×宽×高）。配备弹簧锁和后部面板安装结构，不带尖刃主体设计，适配SSQ电缆类型，适用于严苛环境下的信号稳定传输。
一、1-2236888-1中文手册
| 分类 | 详情 |
|---|---|

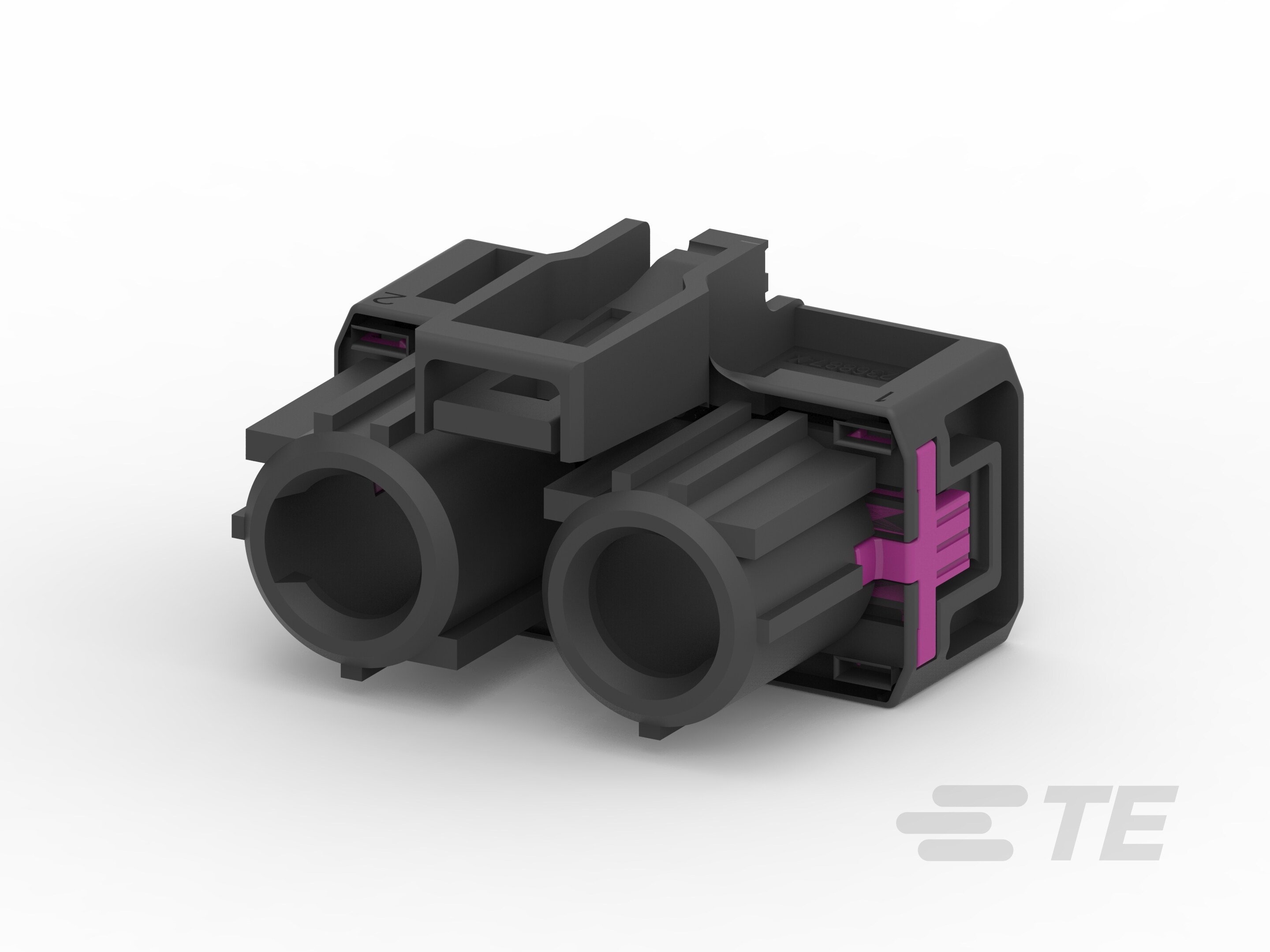

| 产品图 |  |
| 产品型号 | 1-2236888-1 |
| 主要锁定特性 | 无尖刃主体 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 带有 |
| 位数 | 8 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 固定 |
| 主体材料 | PBT GF |
| 插针 | 不带 |
| 出线角度 | 90° |
| 连接器和键控代码 | A |
| 端子类型 | 插座 |
| 中心接触件 | 不带 |
| 端子接触部电镀材料 | 无镀层 |
| 射频连接器中心端子电镀材料 | 无 |
| 外部端子电镀材料 | 无 |
| 接合插针直径 | .6mm[.024in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 面板安装方式 | 后部安装 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 12.7mm[.5in] |
| 连接器高度 | 15.1mm[.6in] |
| 产品长度 | 27.9mm[1.09in] |
| 产品宽度 | 18.2mm[.71in] |
| 电缆类型 | SSQ |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| IP 等级 | IPX9K |
| 封装方法 | Box |
| 封装数量 | 1 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2236888-1现货 |
| 原厂手册 | 1-2236888-1数据手册.PDF |
二、1-2236888-1配套型号
| 配套型号 | 产品图 |
|---|---|

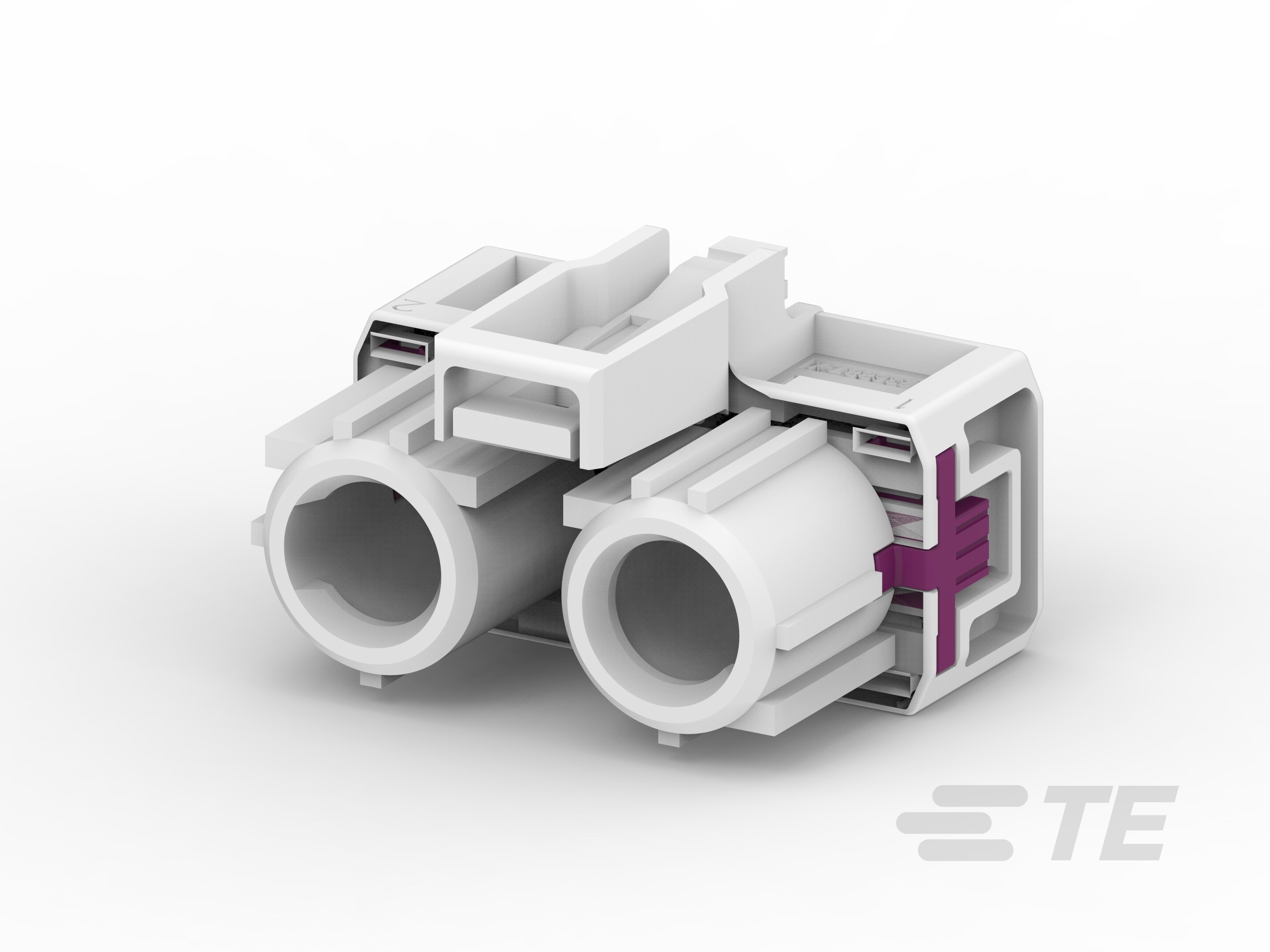

| 1-2236888-2 |  |
| 更多配套型号查询 | 1-2236888-1配套型号大全 |
三、1-2236888-1适用领域
泰科1-2236888-1连接器通过IPX9K级防护、宽温域兼容性及高速数据传输能力，适用于以下严苛场景：
1. 工业自动化与高压环境
PBT GF材质主体（耐温-40℃至105℃）配合IPX9K防护等级，可抵御高压水射流清洗及化学腐蚀，适用于食品加工设备、化工机械等需高频清洁的产线环境。后部安装结构与90°出线设计优化了控制柜内的线缆布局空间。
2. 车载电子与传感系统
键控代码A机制有效防止端子误插，8位单行布局（12.7mm间距）支持ADAS摄像头、雷达传感器的信号传输。宽温域适应性（-40℃至105℃）保障极端温差下的电气稳定性，压接端接确保车载震动环境中的可靠连接。
3. 高速通信与数据传输
0-3000MHz工作频宽匹配千兆级以太网需求，适用于5G基站RRU单元、路由器内部板间连接。无镀层接触件设计减少高频信号衰减，自由悬挂式安装适配机柜顶部走线要求。
4. 能源设备与户外设施
IPX9K防护等级可承受强降雨及高压喷淋，黑色壳体具备紫外线耐候特性。电缆固定出口设计降低风电机组振动导致的线缆应力，105℃耐温适应光伏逆变器高温腔体环境。
5. 精密仪器与医疗设备
无尖刃主体与后部安装方式避免设备内部线缆损伤，压接线缆端接保障医疗移动设备频繁弯折的耐久性。电磁兼容性满足监护仪、影像设备的高密度布线需求。
该连接器以高频宽传输、工业级密封防护及宽温域稳定性为核心，通过键控防误插结构和抗振压接设计，为上述场景提供抗干扰、长寿命的连接解决方案。黑色壳体符合工业设备的标准化视觉标识。
四、1-2236888-1常见问题与解决方案
1. 安装稳定性不足
问题：电缆安装（自由悬挂）设计缺乏固定支撑点，振动或外力易导致位移。
方案：增设应力消除附件（如线缆绑带或卡扣），确保线缆受力点均匀分布；或添加外部支撑结构分散机械应力，优先选用配套SSQ线缆增强抗拉力。
2. 密封防护失效风险
问题：IPX9K防护等级依赖精确安装，密封面未贴合或环境湿度过高（＞80%RH）可能导致污染物渗入。
方案：定期清洁密封接触面；高温环境（＞105°C）或化学暴露场景更换金属外壳型号，并监控环境湿度≤80%RH。
3. 端子电气连接异常
问题：1.2mm无镀层母端子压接高度超公差（±0.2~0.5mm）或氧化导致接触电阻升高。
方案：使用压接工具严格管控高度公差；专用清洁剂去除端子氧化层，若损伤需更换匹配插座端子。
4. 外壳结构损伤
问题：PBT GF材质在长期高温（＞105°C）或强酸/碱环境下易变形老化。
方案：避免腐蚀性液体接触；定期检测外壳完整性，高温场景改用金属外壳型号；工组温度严控-40~105°C范围。
5. 键控对位偏差
问题：键控代码A未与公端精确匹配，或端子排列错位引发连接失效。
方案：安装前核验公/母端键控代码一致性；使用对准工具确保8位端子序列精准对接，确认中心线距12.7mm无偏移。
