泰科TE 2307199-3连接器中文手册_现货采购_配套型号指南
泰科2307199-3是一款缆到缆公端子护套连接器，专为电线和电缆端接设计，采用压接方法确保牢固连接。其单位数结构（1行1位）结合180°出线角度，支持自由悬挂安装，信号蓝壳体提供识别便利。该连接器可密封，工作温度范围覆盖-40°C至125°C（-40°F至257°F），适应恶劣环境，但无屏蔽功能。结合泰科电子在高可靠性、高性能连接器领域的创新，如近期专利技术，适用于汽车、工业等要求严苛的领域。
一、2307199-3中文手册
| 分类 | 详情 |
|---|---|

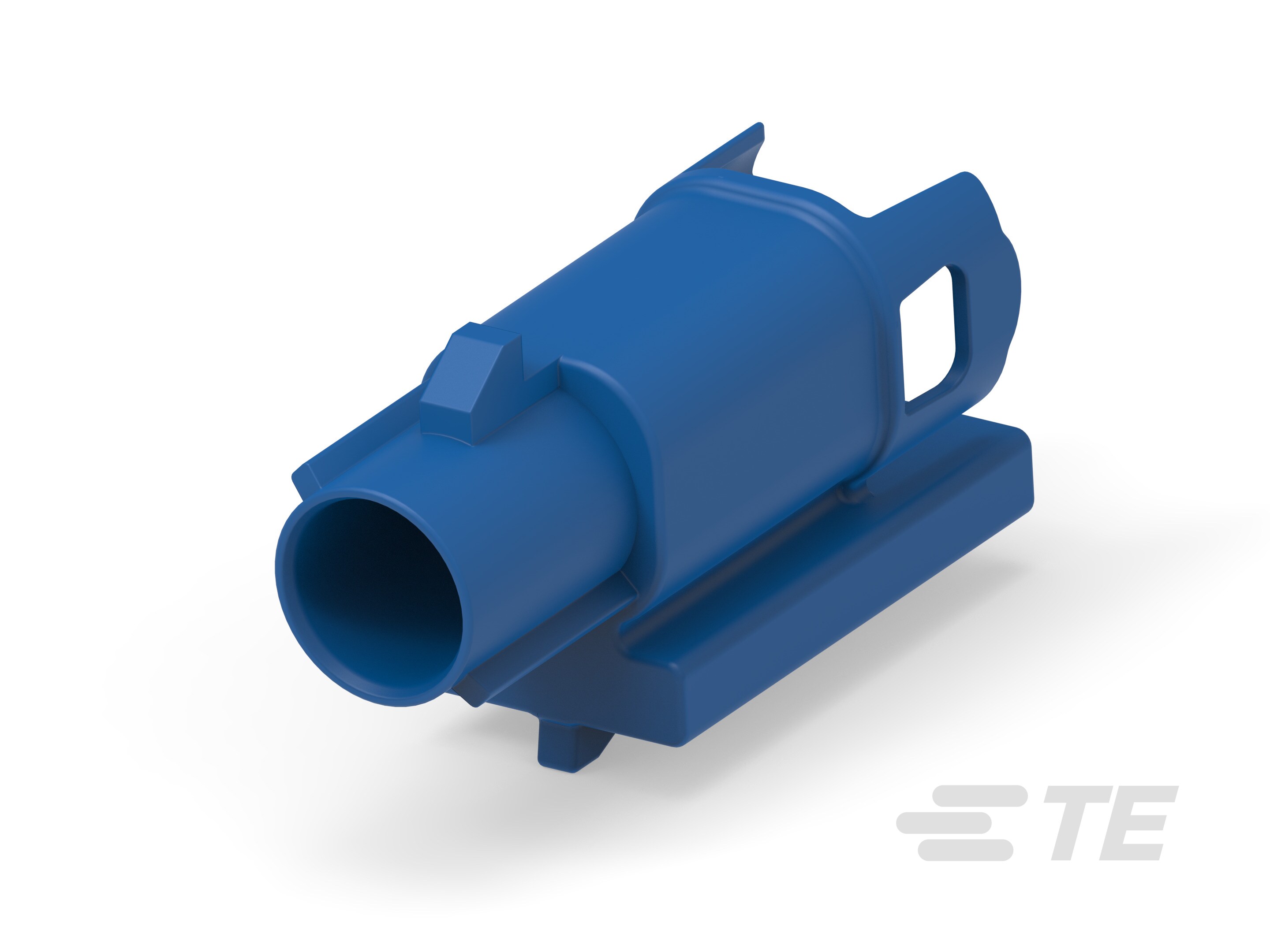

| 产品图 |  |
| 产品型号 | 2307199-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 信号蓝 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2307199-3现货 |
| 原厂手册 | 2307199-3数据手册.PDF |
二、2307199-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 5-1438911-4 |  |
| 更多配套型号查询 | 2307199-3配套型号大全 |
三、2307199-3适用领域
1. 工业自动化控制系统：
电缆自由悬挂安装方式（180°出线角度）适配设备内部紧凑布线需求，-40℃至125℃宽温域范围覆盖高低温工况环境（如PLC控制柜、电机驱动器），确保机械振动场景下的连接稳定性。
2. 车载线束与电子单元：
压接线缆端接方式增强抗振动性能，信号蓝壳体提供基础识别功能，键控代码C降低同系列误插风险，适用于车载传感器线束对接及ECU外围设备连接。
3. 消费电子与电器内部布线：
单行单位设计（1位1行）简化空间受限场景的线缆管理，宽温域特性满足家用电器发热部件（如电源模块）周边连接需求，压接工艺保障信号传输可靠性。
4. 医疗设备内部连接：
自由悬挂结构便于设备维修时快速拆卸，无金属屏蔽设计避免电磁干扰敏感设备，-40℃低温启动能力支持冷藏医疗仪器的线缆接口应用。
5. 能源设备辅助系统：
压接式缆对缆连接方式适配光伏接线盒等模块化扩展，125℃高温耐受性保障逆变器机柜等高温区域的备用线缆连接安全。
该连接器通过自由悬挂安装结构优化线缆应力分布，结合宽温域耐受能力与键控识别机制，为严苛环境中的基础信号传输提供紧凑可靠的解决方案。
四、2307199-3常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装方式缺乏机械固定点，车辆振动或外力拉扯易导致连接器位移。
方案：在距离连接器15cm内安装线束卡扣或绑带实现应力消除；重载环境建议增加金属支架分流机械载荷。
2. IP67密封失效风险
问题：密封面异物残留或环境湿度>80%RH时，可能破坏密封圈压缩形变导致渗水。
方案：安装前用无水乙醇擦拭密封槽，每季度检查密封圈弹性；长期高湿环境建议加注硅基防水胶（符合UL94 V-0标准）。
3. 端子压接不良
问题：1.2mm公端子压接高度超出±0.05mm公差时，将导致接触电阻上升（典型值>5mΩ）。
方案：使用AMP认证压接工具（建议型号：91522-1），压接后执行G力测试；氧化发黑端子需用铜合金刷处理。
4. 尼龙外壳热变形
问题：工作温度接近125℃上限时，壳体硬度下降60%，持续载荷下产生0.3mm以上形变。
方案：引擎舱等热区改用金属外壳版本（参考TE 1-776164-1）；定期检测壳体尺寸变化（标准公差±0.15mm）。
5. 键控代码不匹配
问题：键控代码C配置错误时，公母对接偏位力超过50N将损伤导向结构。
方案：使用TE专用定位夹具（部件号：6-1749017-1），安装前确认键槽朝向与端子极性标记对齐。
