泰科TE 2307206-1连接器中文手册_现货采购_配套型号指南
泰科2307206-1是一款专为线到线连接设计的单芯连接器，采用母端子护套结构。其核心特性包括可密封设计（支持防水防尘）、乌黑色壳体及压接式线缆端接，确保在-40°C至125°C宽温域范围内保持可靠连接。该连接器通过电缆安装方式自由悬挂，具备锁定机构保证位置固定，适用于工业恶劣环境。尽管资料未提及具体应用场景，但结合其抗温变性能与机械稳定性，尤其适合汽车、户外设备等需耐受震动及温湿度变化的领域。 （注：参考摘要中其他泰科连接器的应用案例（如工业自动化的稳定性需求）及专利技术（绝缘位移端接可靠性）佐证了产品设计逻辑，但描述严格基于用户提供的2307206-1参数生成。）
一、2307206-1中文手册
| 分类 | 详情 |
|---|---|

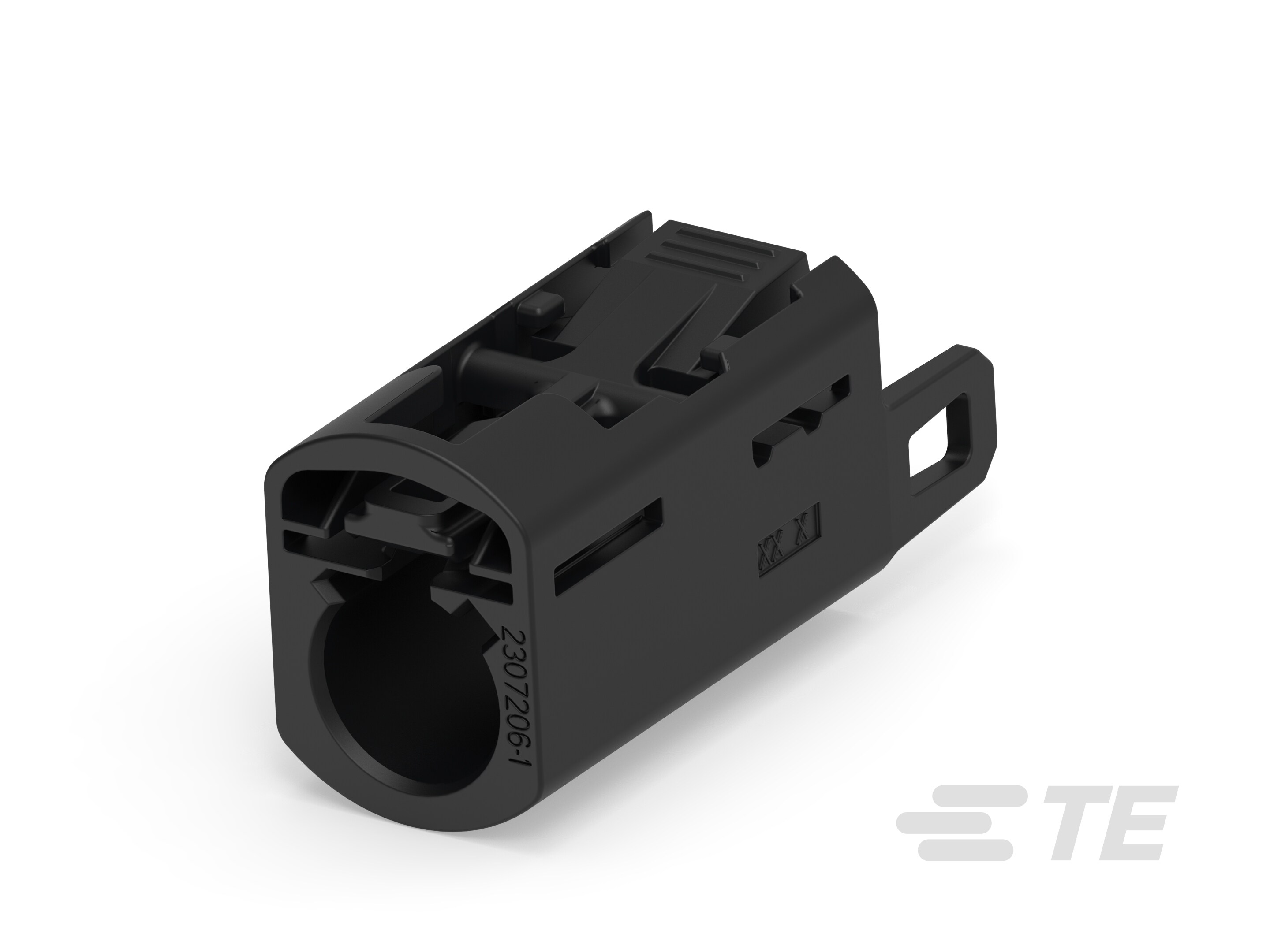

| 产品图 |  |
| 产品型号 | 2307206-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 连接器和键控代码 | A |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2307206-1现货 |
| 原厂手册 | 2307206-1数据手册.PDF |
二、2307206-1配套型号

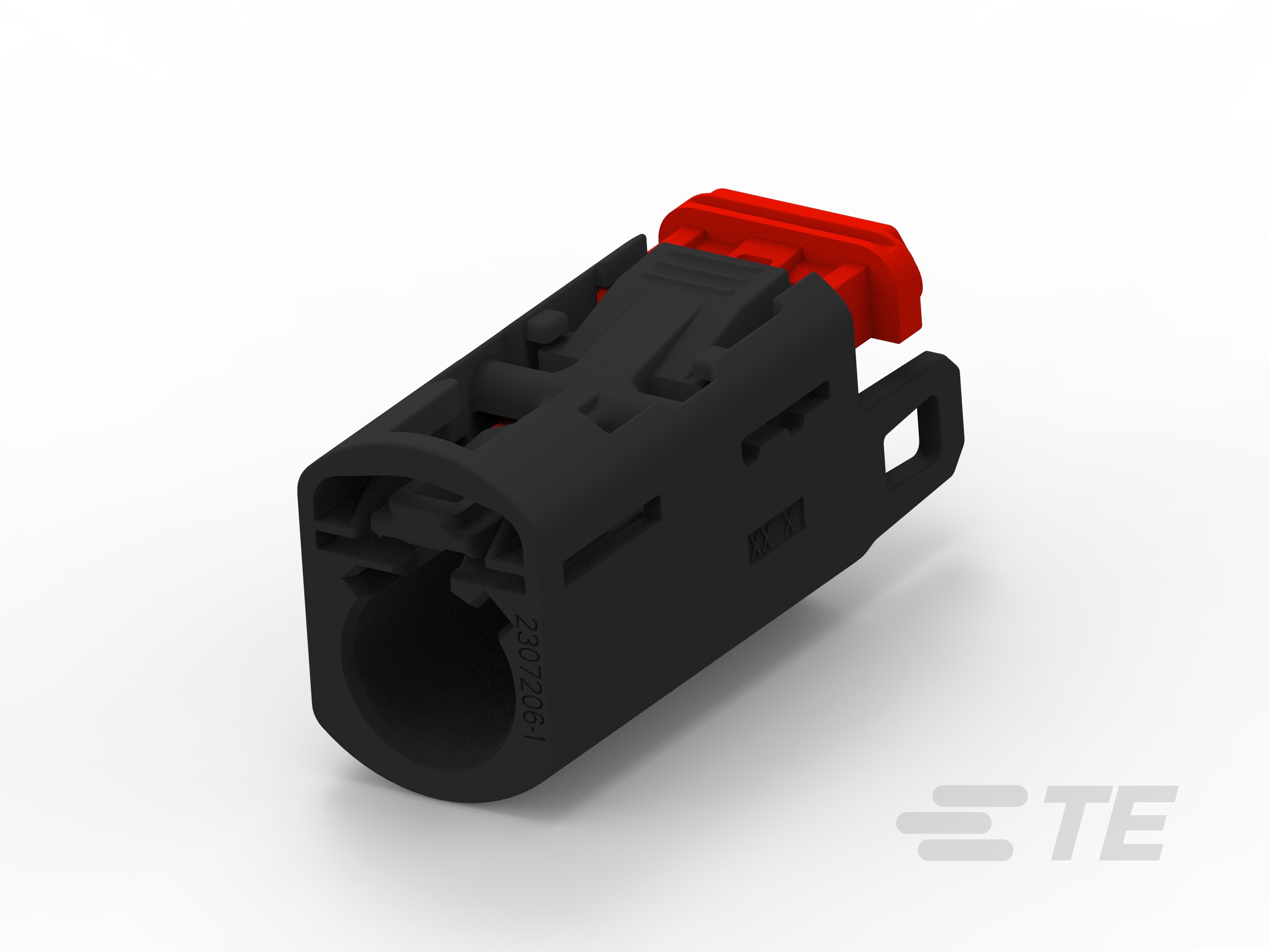

| 配套型号 | 产品图 |
|---|---|
| 2307383-1 |  |
| 更多配套型号查询 | 2307206-1配套型号大全 |
三、2307206-1适用领域
泰科2307206-1连接器基于其结构设计及性能参数，可适配以下关键应用场景：
1. 工业自动化与设备控制
乌黑色壳体结合宽温域支持（-40℃至125℃）耐受车间高温与机械振动，自由悬挂式安装适应设备电缆灵活布线，确保传感器信号与控制指令稳定传输。
2. 汽车电子及线束系统
键控代码A设计防止车载线束误插，压接端接保障端子高可靠性连接；耐高温特性适配发动机舱等严苛环境，满足ECU单元、车载模块的线对线连接需求。
3. 户外能源设备部署
可密封结构与自由悬挂安装特性支撑紧凑型电缆布局，-40℃抗低温能力适用于太阳能控制器、风电设备等户外场景，抵御极端气候侵袭。
4. 紧凑型电子设备内部连接
单行单位（1×1）微型化设计优化空间利用率，配合电缆应力消除机制，保障路由器、通信模组等设备内部线缆长期可靠互连。
5. 高温环境专用设备
125℃高温耐受能力支持工业加热系统、电机驱动器等特殊场景，乌黑色外壳增强设备内部元件的视觉辨识度。
该连接器通过键控防呆、宽温域兼容性及悬挂式安装设计，在振动、温差、空间受限场景中实现高稳定性连接，为复杂应用提供鲁棒性解决方案。
四、2307206-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定支撑点，易受外部振动、冲击或机械外力影响，导致连接器位移或脱离。
方案：添加应力消除附件（如卡扣、绑带或扎带）固定电缆，确保张力均匀分布，或在系统设计阶段增加支撑结构（如支架或导轨）以分散机械应力。
2. 密封性不足
问题：IP67防护等级依赖密封面的紧密贴合；环境湿度超过80%RH或密封面污染（如灰尘、油脂积聚）可能导致水分或污染物渗入。
方案：定期清洁密封面并使用专用硅胶密封圈增强防水性，将环境湿度控制在建议值（≤80%RH）内，并确保安装时密封槽完全嵌入。
3. 端子接触不良
问题：1.2mm母端子压接操作不当（如高度偏差超出±0.2~0.5mm公差）或端子表面氧化，导致接触电阻升高、信号中断。
方案：严格遵循压接高度公差规范操作，使用无纤维工具（如精密毛刷或化学清洁剂）去除氧化层，必要时更换端子确保接触面光洁。
4. 外壳变形或腐蚀
问题：尼龙基外壳材料在高温环境（接近125°C上限）或暴露于强酸/碱化学剂时，易发生热变形或表面腐蚀，影响结构完整性。
方案：避免将连接器置于腐蚀性液体或温度超过125°C的场景，高温应用下更换为金属外壳兼容型号，并定期进行外观检查以早期识别裂纹或变形。
5. 键控错位或对准偏差
问题：键控代码A未与公端精确匹配，或在安装过程中存在端子排列顺序偏差，引发连接不稳或插合失败。
方案：安装前确认两端键控代码及端子序号一致性，使用定制对准工具或导向销辅助定位，确保插合过程无侧向应力施加。
