泰科TE 2307198-9连接器中文手册_现货采购_配套型号指南
泰科2307198-9是一款专用于同轴电缆信号应用的缆到缆连接器，采用公端子护套设计，结构紧凑（尺寸29.23mm × 10.15mm × 11.33mm）。主体材料为聚酯PBT，淡棕色壳体具备良好密封性，支持800VAC工作电压和-40°C至125°C宽温范围。该连接器为单排单位配置，180°出线角度设计便于自由悬挂电缆安装，端接方法采用压接技术以实现可靠电连接，并集成端子锁定机制确保接合稳定性，但无屏蔽功能和位置固定特性。其核心技术涉及绝缘位移触头压合过程，优化信号传输可靠性。
一、2307198-9中文手册
| 分类 | 详情 |
|---|---|

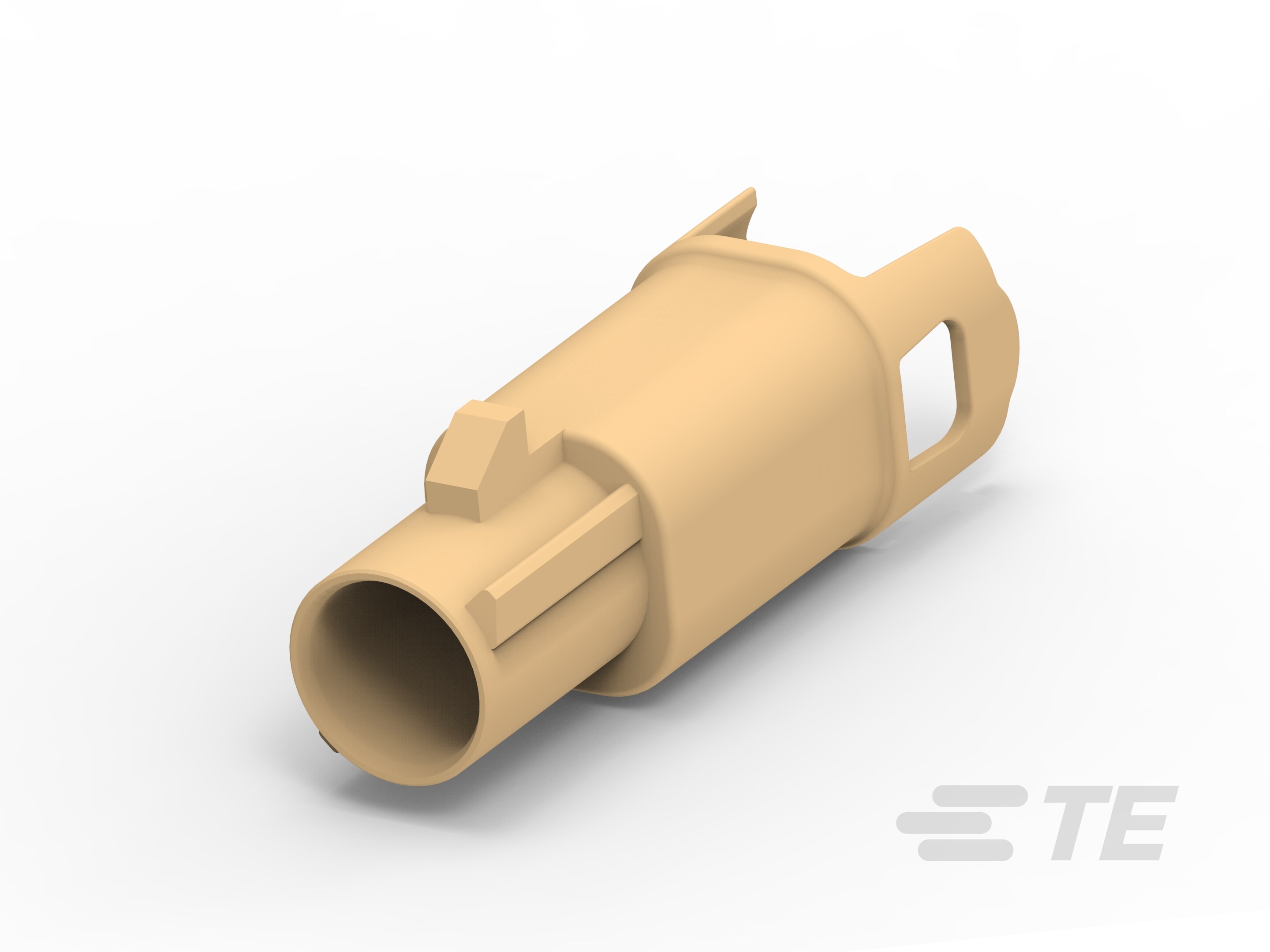

| 产品图 |  |
| 产品型号 | 2307198-9 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 工作电压(VAC) | 800 |
| 主体材料 | 聚酯 PBT |
| 出线角度 | 180° |
| 连接器和键控代码 | I |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡棕色 |
| 连接器高度 | 11.33mm[.446in] |
| 产品长度 | 29.23mm[1.15in] |
| 产品宽度 | 10.15mm[.399in] |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装数量 | 3000 |
| 封装方法 | 容器 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2307198-9现货 |
| 原厂手册 | 2307198-9数据手册.PDF |
二、2307198-9配套型号
| 配套型号 | 产品图 |
|---|---|

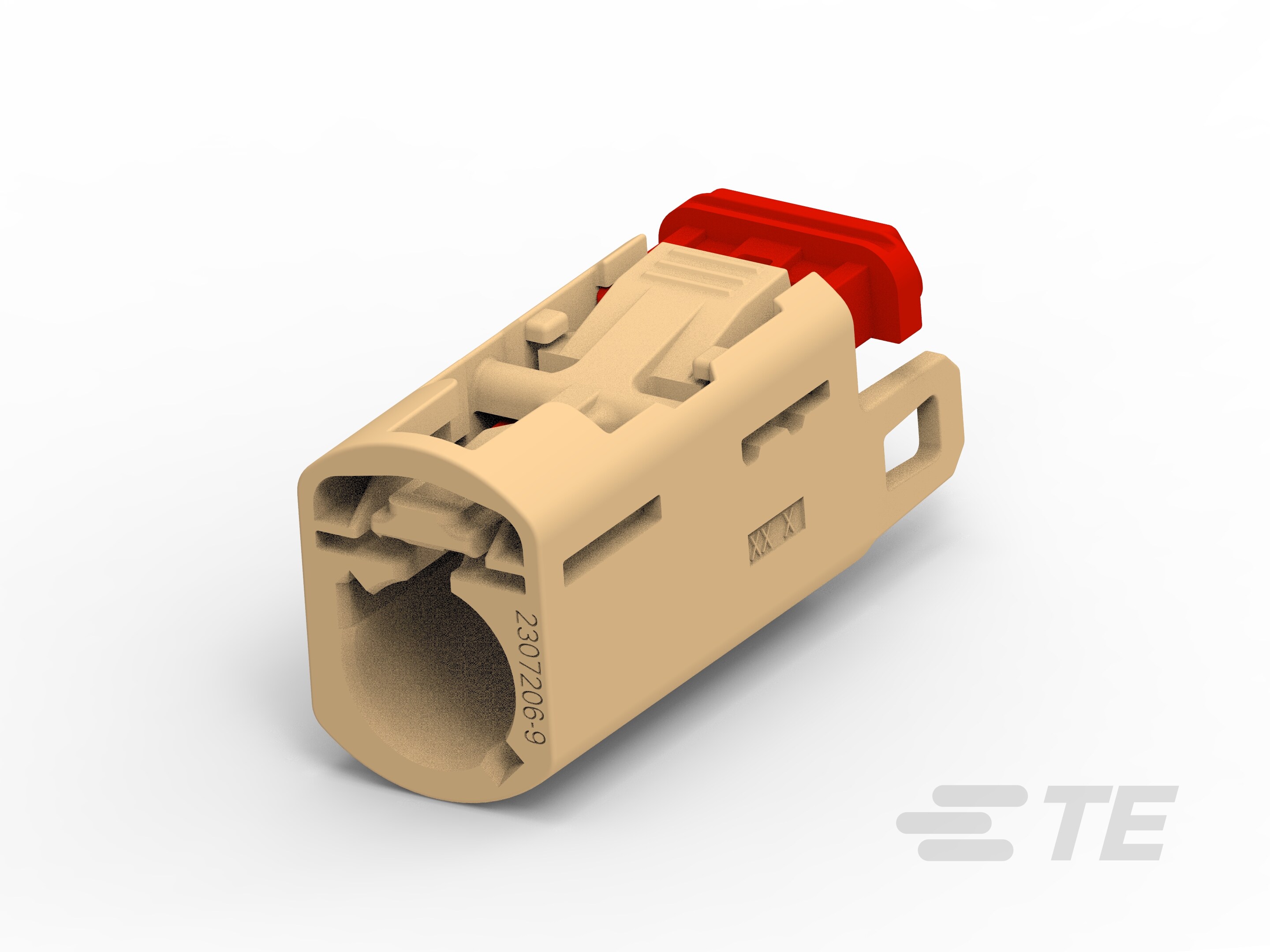

| 2307361-9 |  |
| 2307383-9 |  |
| 更多配套型号查询 | 2307198-9配套型号大全 |
三、2307198-9适用领域
泰科2307198-9连接器凭借其高防护性、宽温适应能力及精确连接设计，广泛应用于以下领域：
1. 工业自动化与控制系统：聚酯PBT主体材料(耐温-40℃至125℃)及180°出线角度设计适配高振动、多干扰工厂环境，支持传感器线缆的信号传输与设备间稳定对接，自由悬挂安装简化布线维护。
2. 汽车电子与线束管理：键控代码I与1位单行布局(宽度10.15mm)确保端子精准对准，防止误插，适用于车载信号接口及ECU模块，保障行车电路的可靠性。
3. 户外能源基础设施：可密封结构及淡棕色壳体(IP等级通过密封实现)抵御雨水、沙尘侵袭，工作电压800VAC与宽温范围适应太阳能逆变器、风电电缆连接，自由悬挂式安装优化紧凑布局。
4. 医疗设备内部布线：压接线缆端接方法简化消毒维护流程，防尘防水特性减少液体渗入风险，适用于诊断仪器与便携设备的信号连接。
5. 通信与数据传输设备：缆到缆系统支持同轴电缆的高频信号传输，1位单行设计(高度11.33mm)平衡空间效率与抗干扰能力，适配路由器、基站内部链路的稳定连接。
该连接器通过键控对准、自由悬挂安装及宽温防护特性，确保在严苛环境中实现长期可靠连接，淡棕色外壳进一步提升工业场景的可识别性。
四、2307198-9常见问题与解决方案
1. 安装松动或脱落
问题：采用自由悬挂安装设计，缺乏额外固定点，在振动或外力冲击下易导致连接器位移。
方案：添加应力消除附件（如电缆卡扣或绑带），确保线缆受力均匀分布，或安装支撑支架分散应力点。
2. 密封性不足
问题：连接器可密封特性依赖于正确安装，若密封面未完全贴合或暴露在高湿度环境（如>80%RH），可能导致污染物渗入。
方案：定期清洁密封表面，使用兼容硅胶密封圈增强防水性能，控制操作环境湿度在80%RH以下。
3. 端子接触不良
问题：端子压接不当或环境氧化导致接触电阻异常，影响信号传输稳定性。
方案：严格遵循压接高度公差（±0.2~0.5mm）执行端接，采用专用清洁工具去除端子氧化层，必要时更换端子。
4. 外壳退化或变形
问题：聚酯PBT材料壳体在高温操作中（超出125°C上限）易软化变形，或在腐蚀性环境下退化。
方案：避免暴露于强酸/碱介质，高温场景下优化散热措施或更换材质方案，定期检查外壳完整性。
5. 键控或对准偏差
问题：键控代码I未正确与配接公端对齐，导致连接不稳或无法正常啮合。
方案：安装前核实键控代码匹配性，使用专用对准工具辅助定位，确保端部精准对接。
