泰科TE 1-2307198-2连接器中文手册_现货采购_配套型号指南
泰科1-2307198-2是一款单工位公端子护套式连接器，专为缆到缆信号传输设计。其主体采用聚酯PBT材料，工作电压800VAC，具备可密封特性，出线角度180°，并通过压接方式实现电缆端接。产品尺寸紧凑，长29.23mm、宽10.15mm、高11.33mm，粉橙色壳体便于识别。工作温度范围宽广（-40°C至125°C），适用于同轴电缆且无屏蔽功能，支持自由悬挂安装。适用于信号电路连接应用，接合固定但无法保证位置稳定性，满足工业场景的可靠性和耐久性要求。
一、1-2307198-2中文手册

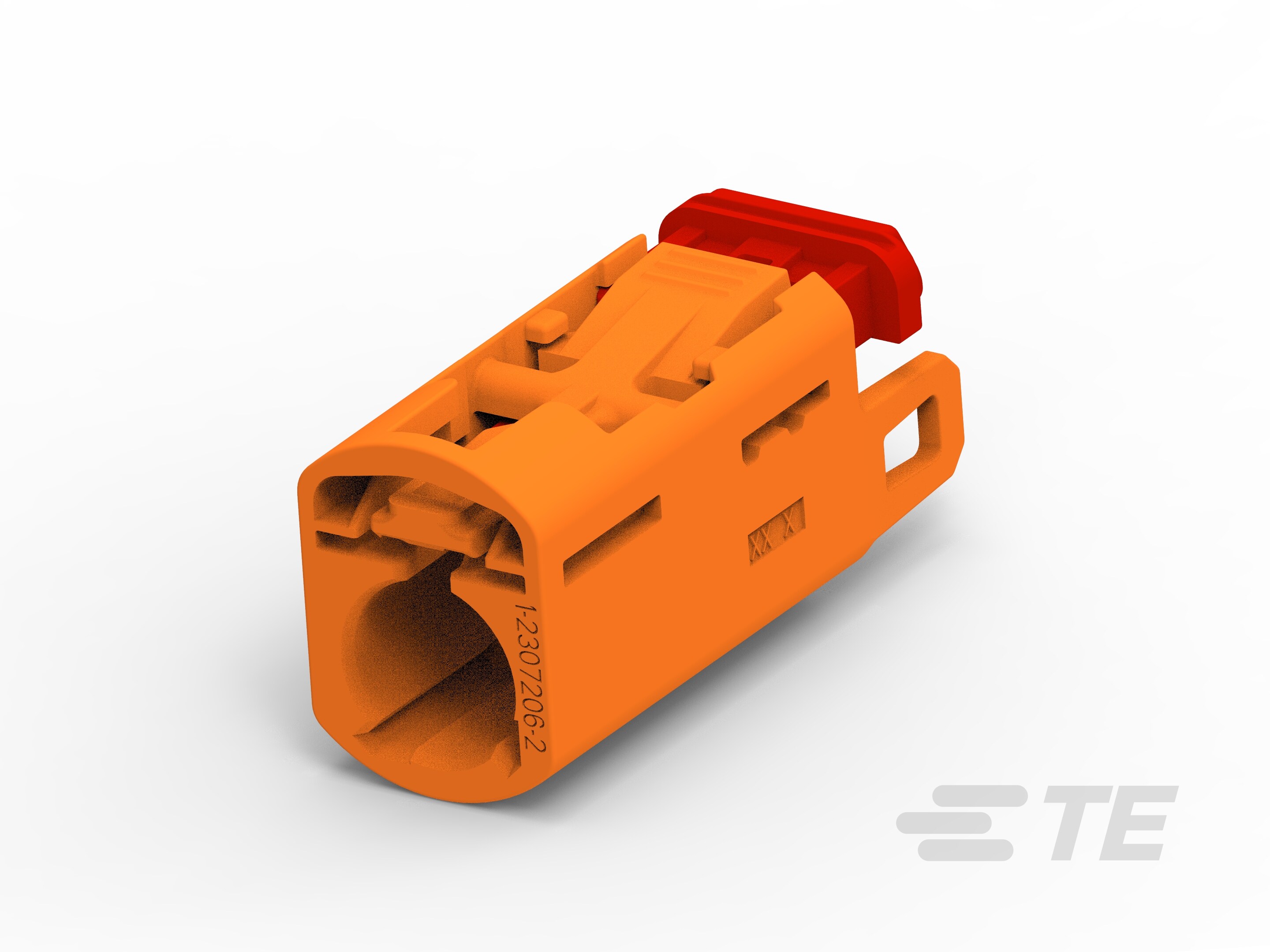

| 分类 | 详情 |
|---|---|
| 产品图 |  |
| 产品型号 | 1-2307198-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 工作电压(VAC) | 800 |
| 主体材料 | 聚酯 PBT |
| 出线角度 | 180° |
| 连接器和键控代码 | M |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 11.33mm[.446in] |
| 产品长度 | 29.23mm[1.15in] |
| 产品宽度 | 10.15mm[.399in] |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装数量 | 3000 |
| 封装方法 | 容器 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2307198-2现货 |
| 原厂手册 | 1-2307198-2数据手册.PDF |
二、1-2307198-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2415532-3 | 暂无 |

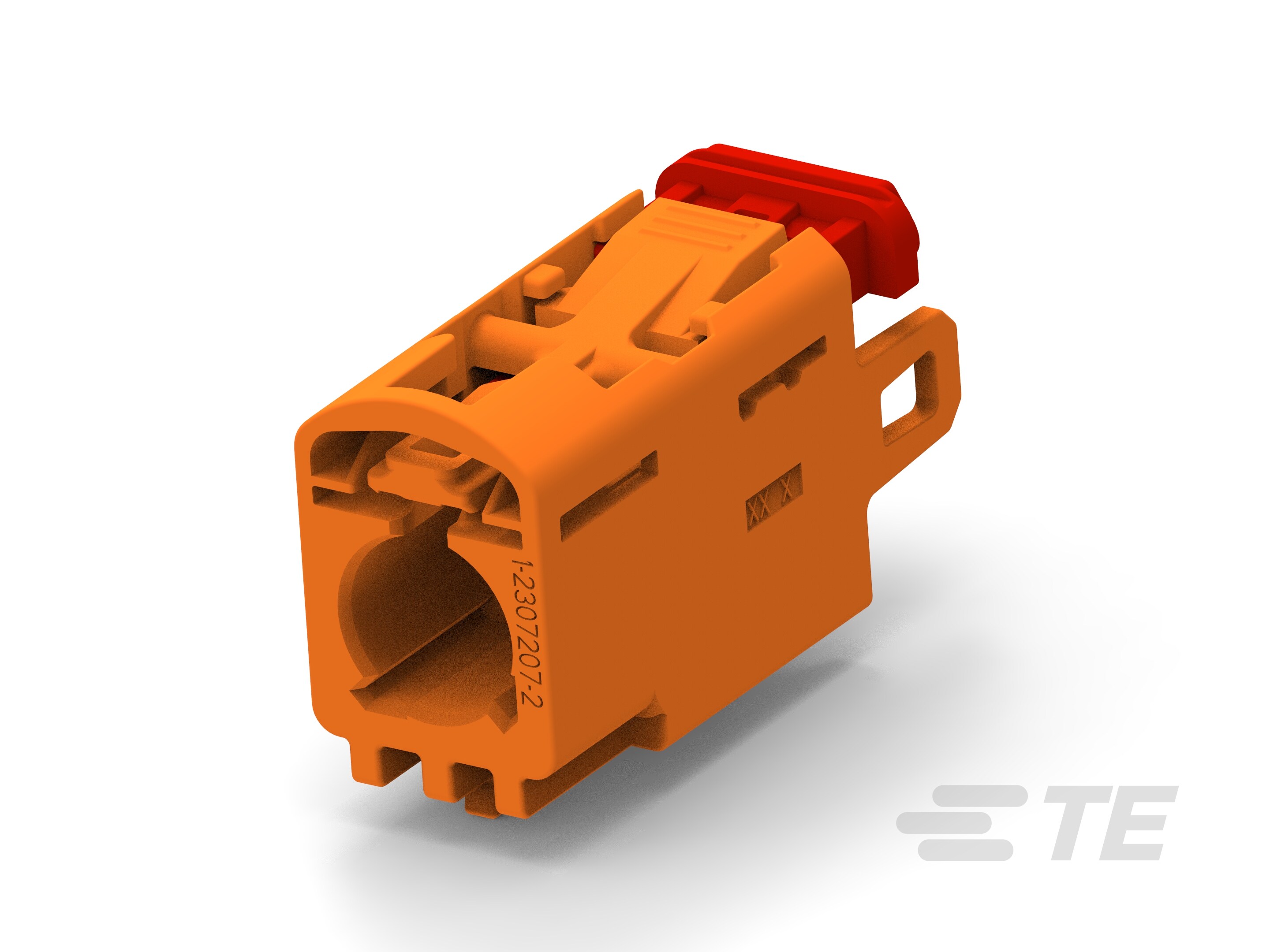

| 1-2307383-2 |  |

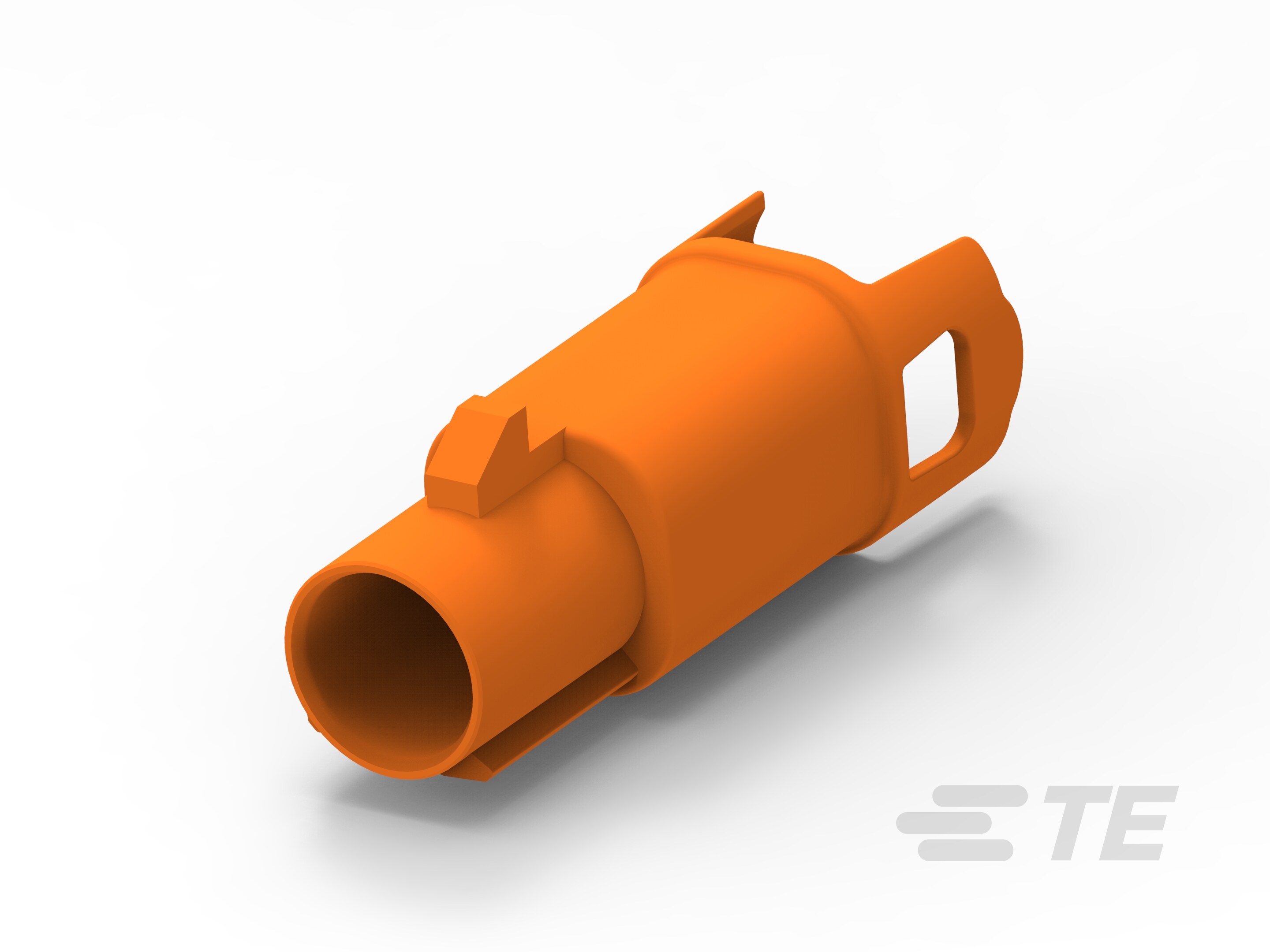

| 1-2307361-2 |  |
| 更多配套型号查询 | 1-2307198-2配套型号大全 |
三、1-2307198-2适用领域
1. 工业自动化控制系统
聚酯PBT材质外壳（耐温范围-40°C至125°C）结合IP67密封防护，可耐受工厂环境中的机械振动、粉尘及温湿度波动，适用于传感器信号传输与设备控制柜内线缆连接，保障生产设备稳定运行。
2. 汽车电子与车载线束
键控代码M设计配合公端子护套结构，有效防止端子错插；125°C耐温性能满足发动机舱高温环境要求，适用于ECU单元、车载娱乐系统等同轴线缆信号传输，提升行车系统可靠性。
3. 户外能源设备部署
粉橙色外壳增强户外可视性，IP67密封抵御雨水侵蚀与沙尘侵入；自由悬挂式安装适配太阳能逆变器、风力发电机组机箱内的紧凑型线缆布局，简化现场布线维护流程。
4. 通信设备内部互联
1位单行结构支持线到线/线到缆连接，4mm端子间距平衡空间利用率与信号完整性，适用于路由器、基站设备的同轴信号传输场景，确保高频信号抗干扰能力。
5. 紧凑型仪器仪表集成
11.33mm低剖面设计优化空间占用，压接式端接提供稳固电气连接，适配测试仪器、控制面板等内部信号线路的稳定对接需求。
该连接器通过键控防误插机制、宽温域耐受性及工业级防护标准，在严苛环境中实现持久可靠的信号传输，粉橙色外壳设计同步提升设备维护时的部件辨识效率。
四、1-2307198-2常见问题与解决方案
1. 安装松动或脱落
问题：采用自由悬挂式安装模式，缺乏固定支撑点，在外部振动或机械应力作用下，容易引发连接器位移或脱离。
方案：集成应力消除组件（如卡扣或绑带）确保电缆受力均匀，并增设支撑结构（例如导轨或支架）分散外部载荷，避免连接点单点受载。
2. 密封性不足
问题：尽管具备可密封特性，但IP防护效果依赖于安装精度；密封面贴合不良或高湿度环境（如相对湿度>80%RH）可能导致污染物渗入，影响信号稳定性。
方案：定期清洁密封接触面（推荐无腐蚀清洁剂），选用兼容的硅胶密封圈增强防水屏障，并通过环境控制（如湿度监控设备）维持操作环境湿度在80%RH以下。
3. 端子接触不良
问题：压接端子在操作中因压接高度偏离公差范围（建议±0.2~0.5mm），或端子表面氧化引起接触电阻升高，导致信号传输异常或连接失败。
方案：严格执行压接高度规范，采用专用氧化层清洁工具（如化学清洗剂或微研磨工具）处理端子表面，并根据工况定期检测端子状态，必要时更换受损端子。
4. 外壳变形或腐蚀
问题：聚酯PBT外壳虽耐热性较高，但在极端条件（温度>125°C）或强酸/碱介质中可能发生形变、脆化或化学腐蚀，破坏结构完整性。
方案：避免暴露于腐蚀性化学品环境，在高温工况中更换金属材质外壳型号以提升耐受性，并建立周期性外观检查机制（如每月目视评估）早期识别形变迹象。
5. 键控错位或对准偏差
问题：键控代码M未与公端接口精确匹配，或安装过程中对位不准，造成锁扣不稳定或连接失效。
方案：连接前核验两端键控代码一致性及端子排列顺序，借助专用对准工具（如导引销或定位夹具）辅助插接过程，确保机械接口精准对接后锁固定位。
