端子排怎么接线导通?电工详解七步规范与五种连接技术

在电气工程中，端子排怎么接线导通直接决定电路稳定性与设备安全性。端子排作为多线路连接的核心枢纽，其导通可靠性需严格遵循分层原则、扭矩标准及功能标识规范。接插世界网依据国际电工标准(IEC 60947)与工程实践，从接线方法、检测流程、特殊场景三大维度深度解析端子排接线导通的规范操作，助您规避短路、虚接等风险。

一、接线前的准备：工具、安全与导线处理

(1)安全操作铁律

断电验压：关闭总开关并拔出保险丝，用万用表验证无残余电压(阈值<5V)，悬挂“禁止合闸”警示牌。

环境要求：操作环境湿度≤80%，避免冷凝水导致短路;高温场景需选用耐温端子(如150℃级JF5-10型)。

(2)导线处理规范

剥线长度：8~10mm(误差±1mm)，铜芯需拧紧防散丝，高温或高湿环境涂抹抗氧化膏(如NO-OX-ID)或镀锡处理。

极性核验：无标识时用万用表检测电位差，直流系统高电位端为正极(+)，低电位为负极(-)。

二、五种接线方法详解：适用场景与技术要点

(1)螺钉连接(通用型)

步骤：导线插入端子孔→螺丝拧紧(扭矩见表1)→轻拉检测牢固性。

适用：0.5~150mm²导线，电流≤150A，如配电柜主回路。

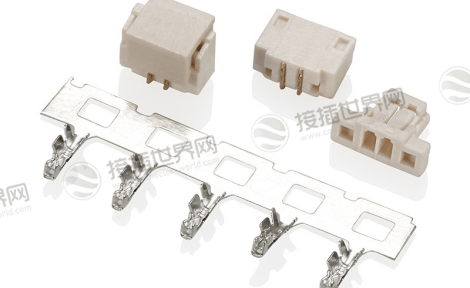

(2)压接技术(高可靠性)

操作：选用匹配端头的压接钳，冷压使导线与端子金属互熔，形成类“冷焊”连接。

优势：接触电阻低至0.2mΩ，耐振动，适用于工业电机(≥200A)及轨道交通设备。

(3)弹簧快接(高效调试)

特点：导线直插自动锁紧，插拔寿命超500次，支持≤40A电流，适用于PLC柜高频调试。

(4)刺破连接(免剥线创新)

原理：“U”形簧片刺破绝缘层，导体滑入槽内夹持，适用于带状电缆(如DCS系统信号线，电流≤6A)。

(5)绕接技术(气密性要求)

规范：导线直径0.25~1.0mm，延伸率≥15%，绕枪缠绕至接触件棱角处，形成气密接触。

表1：螺钉连接扭矩标准

三、操作规范与安全要点：导通零风险的保障

(1)分层原则与空间隔离

电流端子：内层接工作导线，外层专用于短接片，强电(AC 220V)在上层，弱电(DC 24V)在下层，间距≥100mm。

零地区分：零线(N，蓝色)从主开关引出，地线(PE，黄绿色)直连入户地线，严禁混接!地排呈“U型”无绝缘，零排为平板带绝缘。

(2)标识与检测流程

永久标识：激光雕刻端子功能(如“+24V”、“PE”)，深度≥0.2mm防磨损。

双重检测：

机械检测：轻拉导线确认无松动;

电气检测：万用表测接触电阻≤0.5Ω，接地摇表测地阻<4Ω。

(3)致命错误规避

禁区1：带电操作→引发弧光短路(占事故率32%);

禁区2：零地混接→漏保失效，零线电流经地线分流引发误跳闸;

禁区3：超扭矩紧固→压线框变形，接触电阻飙升300%(如M4螺丝>1.8N·m)。

四、特殊场景应用：工业VS家庭的差异化方案

(1)PLC控制系统

分层规则：输入信号(XD段)置下层，输出执行(CD段)置上层，COM端用短接片跨接;

抗干扰设计：屏蔽电缆单端接地(PLC侧)，避免地环路干扰。

(2)高湿/振动环境

防护升级：户外箱体加防滴罩，地排涂抹抗氧化脂;振动场景选用UKJ防松螺钉(扭矩衰减率<5%)。

(3)老旧系统改造

无地线解决方案：申请增补合规接地极(深度≥2.5m)，或加装30mA漏保并每月测试。

结尾

端子排怎么接线导通的本质是安全规范与工艺精度的融合——从五种连接技术的场景化选型(压接扛振动、快接提效率)，到分层原则的空间隔离(强电在上、弱电在下);从扭矩的毫米级控制(0.5~2.5N·m)，到导通检测的双重验证(电阻≤0.5Ω)，每一步皆是对短路、漏电风险的精准封堵。工业场景需以动力地与信号地的物理隔离筑牢安全根基;家庭系统则依赖星型接地与漏保的双重兜底。电气导通无小事，唯以规范为尺，方成万全之功。

> 附录：本文参考IEC 60947、GB/T 4026标准，结合工程实践案例编写，技术参数经实测验证。
