泰科2310138-1 是一款单针公端子护套连接器，采用PA66 GF30黑色壳体，高度10.4mm，适用于电线或电缆的端接。其核心插针端子直径0.4mm，表面电镀锡，接触部电镀银，支持3A最大电流和100Ω阻抗，专为高速数据应用设计。该连接器采用180°直式电缆出口和压接线缆端接方式，符合SAE/USCAR-17标准，工作温度范围为-40°C至105°C（IP40防护等级），适用RG 174或RTK 031电缆。虽无专用锁定机构，但产品通过优化结构设计保证插接稳定性。

一、2310138-1中文手册

分类	详情

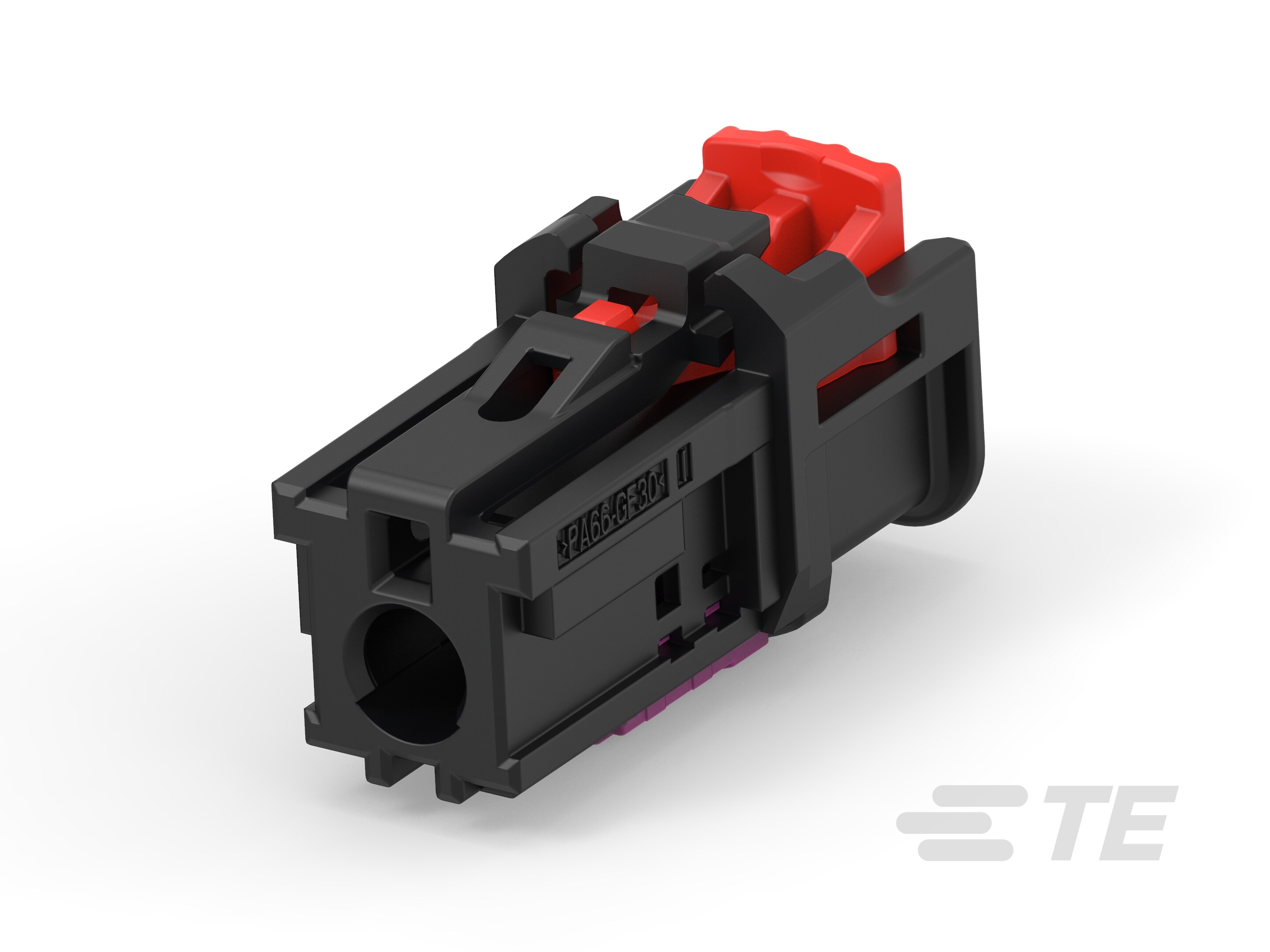

产品图
产品型号	2310138-1
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
弹簧锁	不带
位数	1
阻抗(Ω)	100
电缆出口类型	直式
主体材料	PA66 GF30
插针	带有
出线角度	180°
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	银 (Ag)
外部端子电镀材料	锡 (Sn)
接合插针直径	.4mm[.016in]
端子额定电流（最大值）(A)	3
线缆端接方法	压接
接合固定	不带
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
连接器高度	10.4mm[.4in]
产品长度	9.1mm[.35in]
产品宽度	25.7mm[1.01in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	高速数据
与机构/标准产品兼容	SAE/USCAR-17
IP 等级	IP40
封装方法	Box
封装数量	2200
电介质材料	PBT
能够保证连接器位置	否
采购入口	2310138-1现货
原厂手册	2310138-1数据手册.PDF

二、2310138-1配套型号

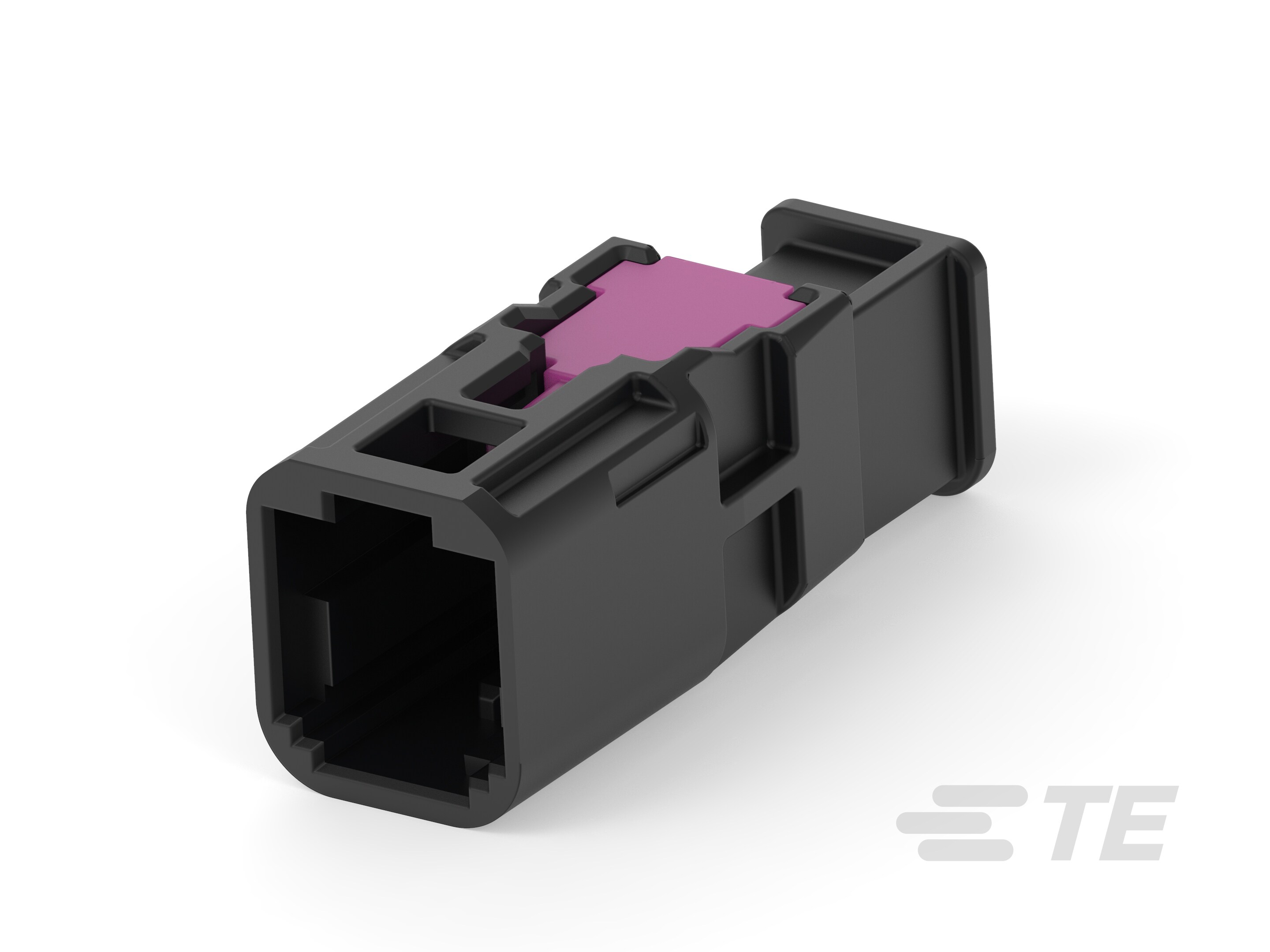

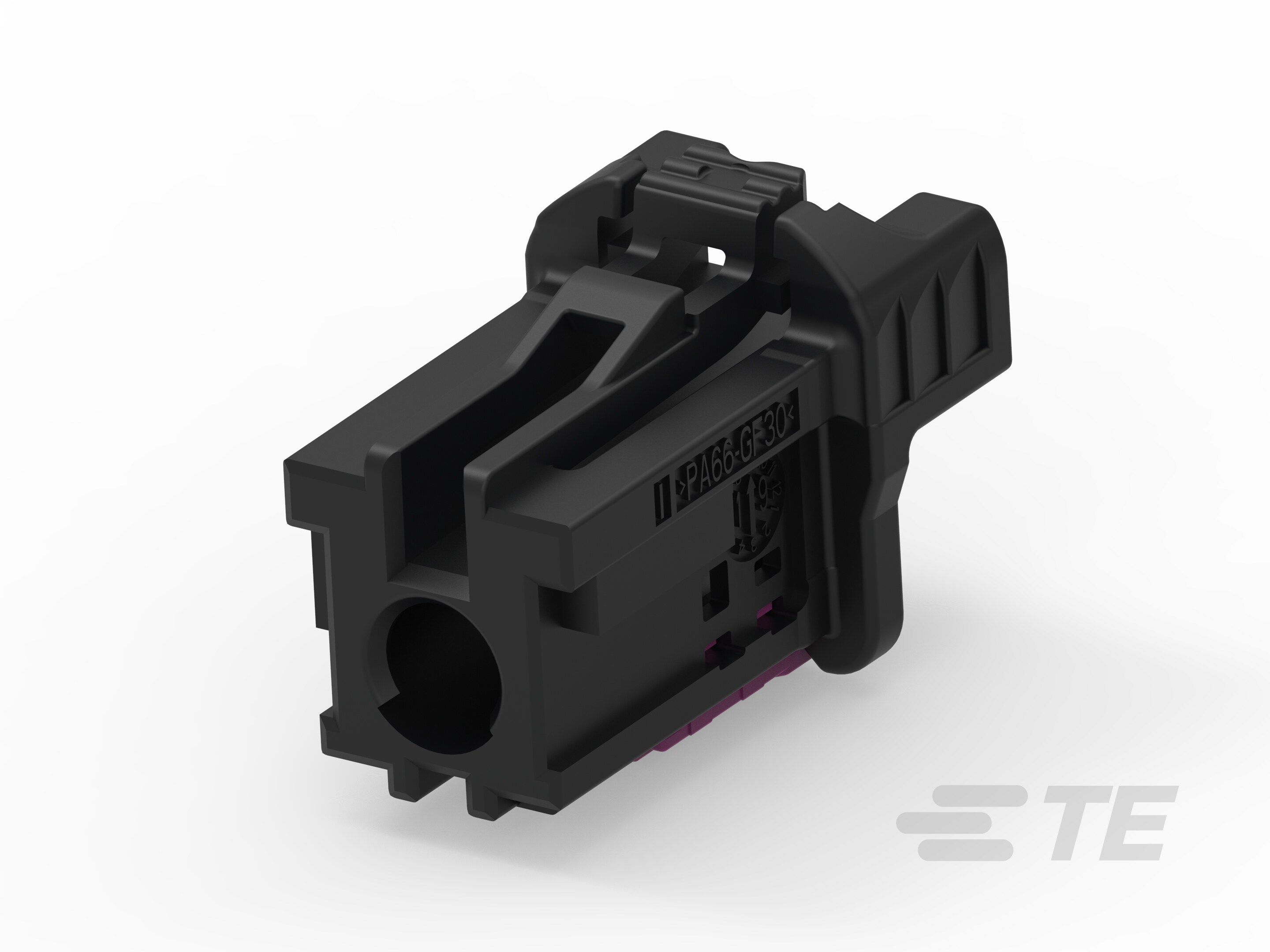

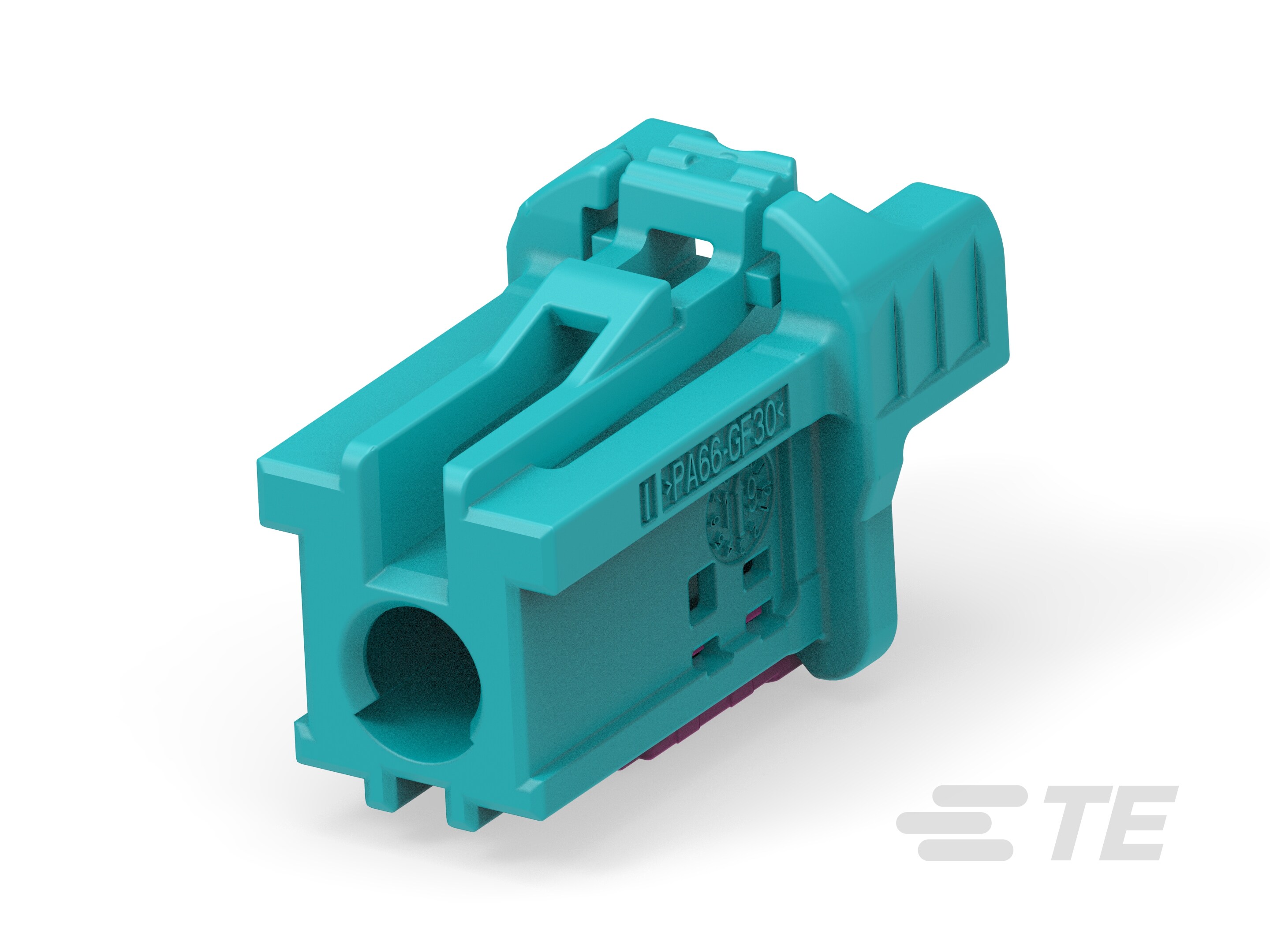

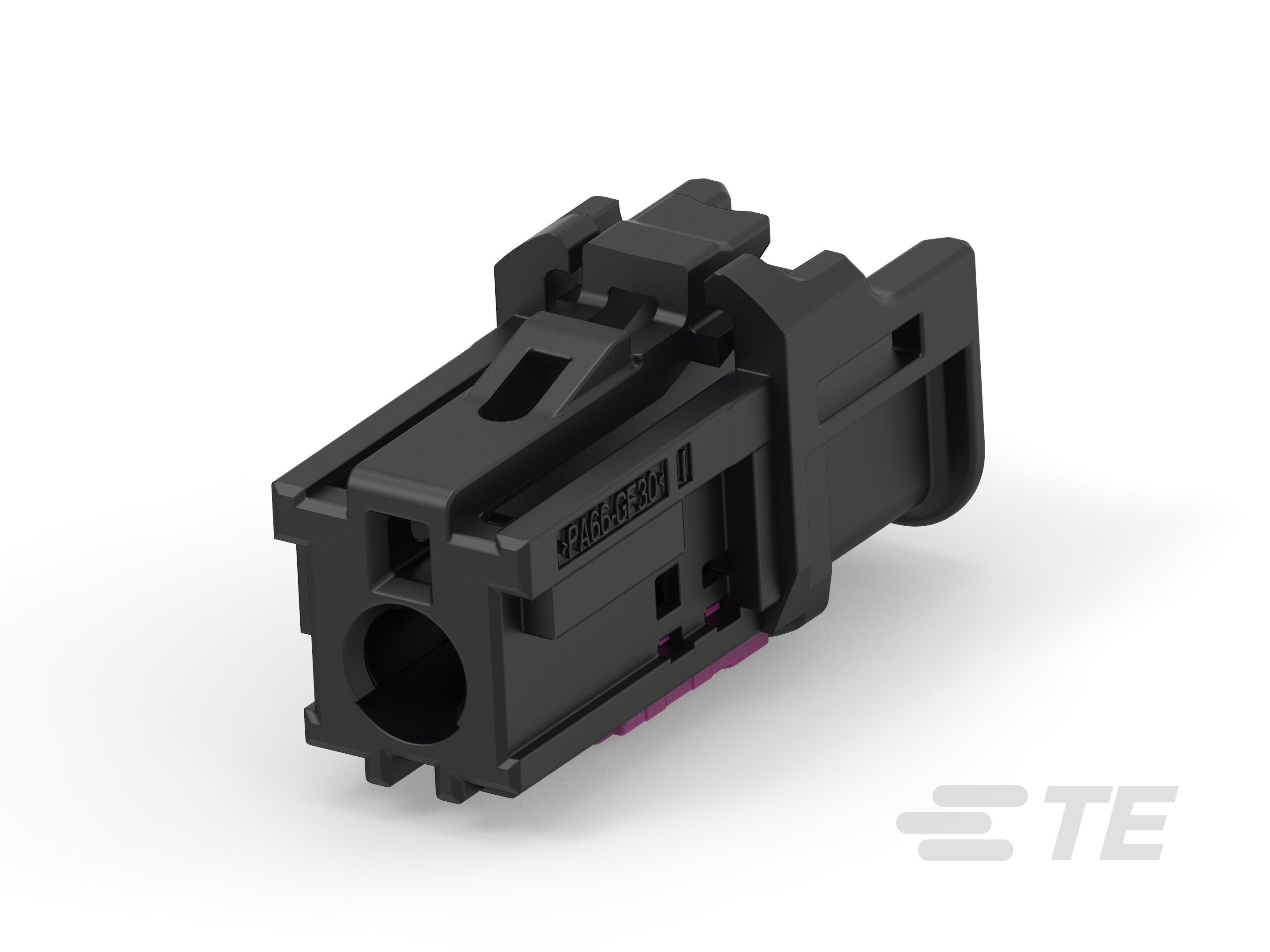

配套型号	产品图
2318195-1	暂无
1-2343137-9
2310137-1
2343137-1
2-2310137-1
更多配套型号查询	2310138-1配套型号大全

三、2310138-1适用领域

泰科2310138-1连接器以其精密构造、耐候性及高速数据传输特性，适用于以下专业场景：

1. 通信基础设施与高速数据传输

支持RG 174/RTK 031同轴电缆连接，专为路由器、基站等设备设计，满足IP40防护下高频信号传输需求，确保数据链路的完整性。

2. 工业自动化控制系统

PA66 GF30材质外壳耐受-40℃至105℃极端温差，电缆自由悬挂安装适配复杂布线环境，适用于PLC模块、传感器接口等场景，保障振动环境下的信号稳定性。

3. 车载电子与线束管理

符合SAE/USCAR-17车规标准，键控代码A防误插机制结合3A额定电流，适用于ECU接口、车载娱乐系统等低压电路，保障行车系统可靠互联。

4. 医疗设备内部互联

无铅化锡镀端子接触件与压接端接工艺满足医疗消毒要求，紧凑型设计（宽25.7mm×高10.4mm）适配监护仪、检测设备等内部空间受限的线缆连接。

5. 精密仪器与数据采集设备

插针直径0.4mm±0.01in精密度保障微电流信号传输，180°直式电缆出口减少信号衰减，适用于测试仪器探头、数据采集卡等高频微电流应用。

该产品通过宽温域材料、键控防呆及车规级兼容性，为精密电子系统提供抗干扰强、寿命周期长的微型化连接方案，黑色壳体满足工业设备标准化配色需求。

四、2310138-1常见问题与解决方案

1. 安装松动导致脱落

问题：自由悬挂式安装缺乏机械固定点，外力拉扯或设备振动易导致连接器移位。

方案：在电缆出口端安装应力消除卡扣（线径匹配RG 174规格），或使用扎带绑定电缆与设备结构体，确保受力点转移至加固部位。

2. IP40防护不足引发污染

问题：IP40防护级别无法阻隔粉尘与湿气侵入（尤其环境湿度＞80%RH时），密封面污染加剧接触风险。

方案：在非密封端加装热缩套管二次防护；定期用无水乙醇清洁端子接触区，并在安装面涂覆硅胶增强密封性。

3. 端子压接失效与氧化

问题：1.2mm银镀层插针压接高度偏差＞±0.2mm时，接触电阻增大；银氧化导致信号传输不稳定。

方案：
