泰科TE 2326914-1连接器中文手册_现货采购_配套型号指南
泰科2326914-1是一款单针（1位1行）公端子护套连接器，采用电缆自由悬挂安装方式，适用于800V高压架构的同轴线缆。其180度出线角度设计便于线缆直线排布，端子通过压接工艺端接，最大载流能力为1A，工作温度范围覆盖-40°C至125°C。乌黑色壳体未配备密封功能，不具备屏蔽特性和连接器位置固定装置。该连接器专为特定低压、高电压信号传输场景设计，尤其适合高温环境下需要电缆直连的应用。
一、2326914-1中文手册
| 分类 | 详情 |
|---|---|

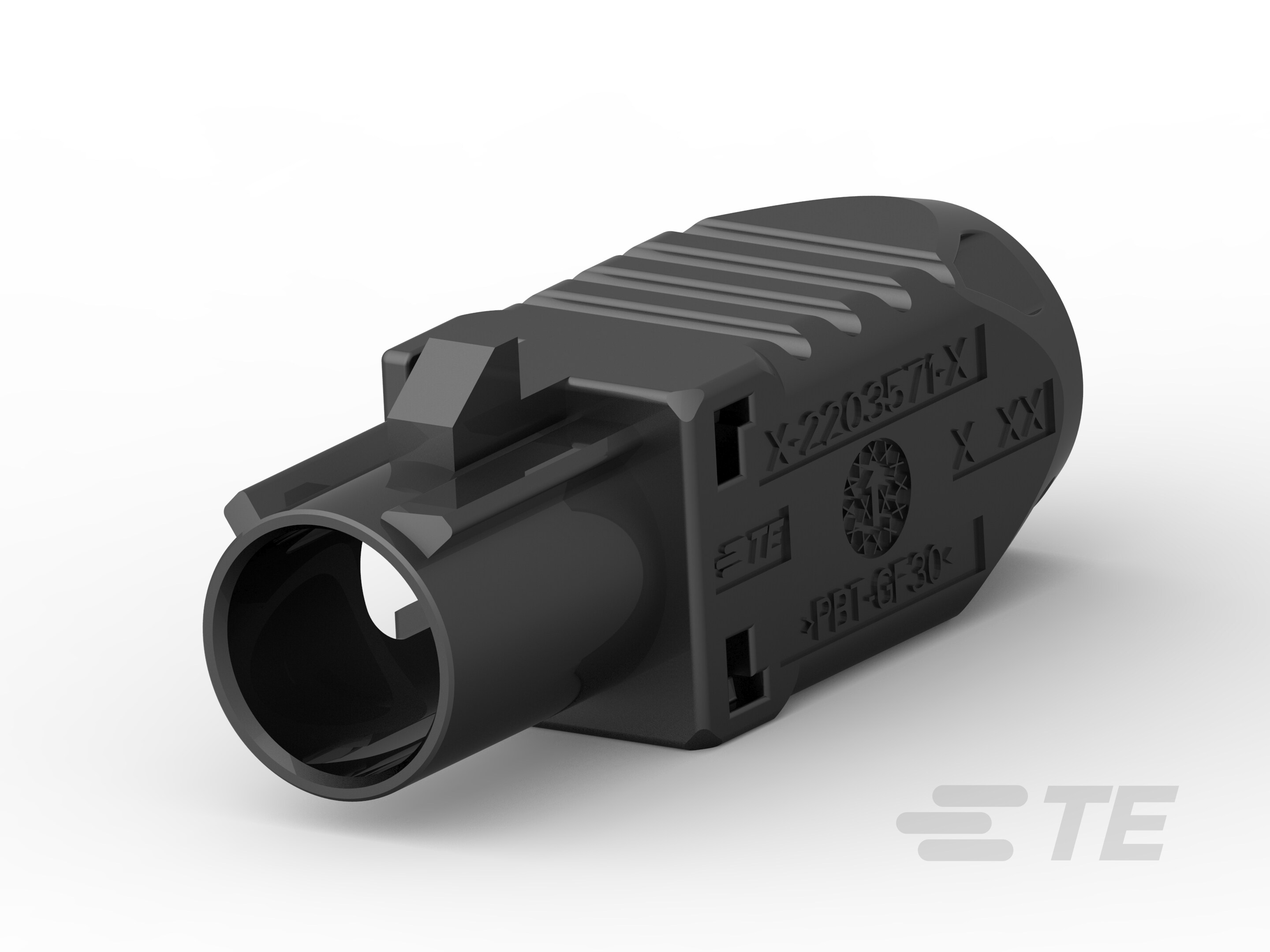

| 产品图 |  |
| 产品型号 | 2326914-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2326914-1现货 |
| 原厂手册 | 2326914-1数据手册.PDF |
二、2326914-1配套型号
| 配套型号 | 产品图 |
|---|---|

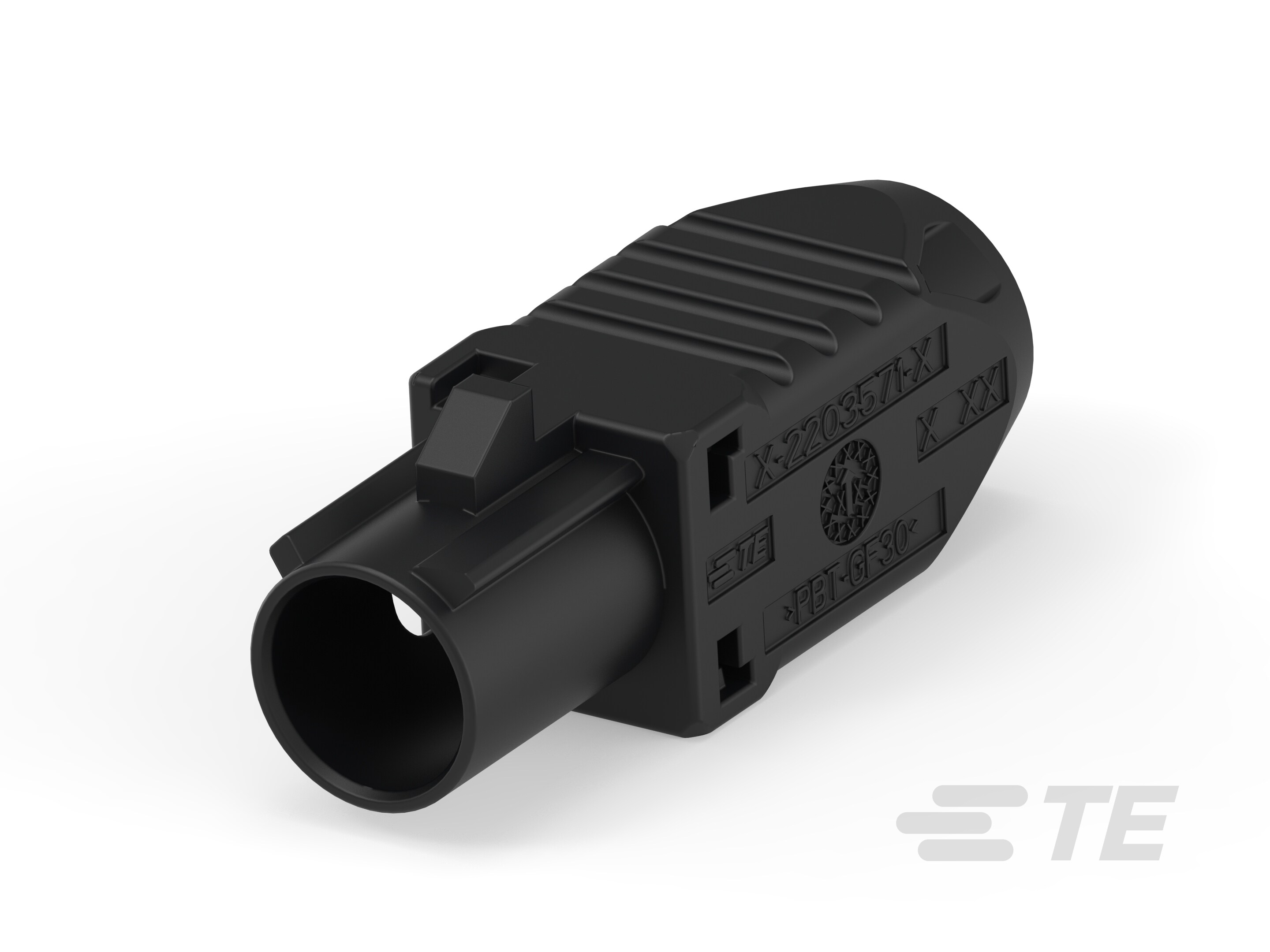

| 2203571-1 |  |
| 更多配套型号查询 | 2326914-1配套型号大全 |
三、2326914-1适用领域
泰科2326914-1连接器凭借其宽工作温度范围、键控精确对位及灵活电缆安装方式，广泛适用于信号传输场景，尤其在低电流、高电压架构下实现可靠连接。该连接器采用压接线缆端接方法，结合同轴电缆支持高效数据传输，适用于以下领域：
1. 工业自动化与机械控制：工作温度范围（-40°C至125°C）及180°出线角度适应工厂、机床中的高振动和温变环境，自由悬挂安装确保在紧凑空间实现布线灵活性，支持传感器与仪表信号的低功耗传输。
2. 汽车电子系统：键控代码A机制提供精准端子对准，防止误插，800V电压架构满足车载ECU、线束接口等低电流应用需求，确保行车控制信号的长期稳定和安全性。
3. 通信与数据传输：单行单点结构（1位设计）简化布局，同轴电缆类型支持高频信号传输，适用于路由器、基站内部设备，平衡连接密度与抗干扰能力。
4. 医疗仪器与设备：宽温特性（-40°C至125°C）适配医疗设备内部布线环境，支持消毒与维护流程的低风险操作，确保数据采集与监控系统的可靠性。
5. 消费电子与家用电器：乌黑色壳体提升设备美观性，自由悬挂设计适应电器内部紧凑布线，适用于智能家电、小型电子设备中的低功耗信号连接。
该连接器通过键控对位和坚固端子护套设计，保障恶劣环境下的连接稳定性，乌黑色外壳进一步增强工业场景的视觉适用性。
四、2326914-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定点，易受外部振动或外力作用导致连接器移位或完全脱离。
方案：增设应力消除附件（如绑带、卡扣或电缆夹），确保电缆受力均匀分布；若应用于高振动环境，建议增加支撑结构或改用固定式安装替代方案。
2. 密封性不足
问题：非密封设计缺乏防护层，在潮湿或多尘环境中易渗入污染物，导致端子腐蚀或电气故障（IP67以下等级）。
方案：避免暴露于高湿环境（建议湿度≤80%RH）；必要时使用外部密封件（如硅胶覆盖圈或灌封胶）增强防水性；定期清洁连接器表面以去除污渍。
3. 端子接触不良
问题：压接端子在压接不当、氧化或长期使用后接触电阻升高，可能引发信号中断或发热（尤其额定电流仅1A）。
方案：遵循压接高度公差（典型为±0.2~0.5mm）规范操作；使用精密工具清洁氧化物层；如端子磨损，及时更换原装端子以确保接触稳定性。
4. 外壳老化或变形
问题：尼龙材质外壳在接近最高工作温度（125°C）时易软化变形，或在强腐蚀性环境中开裂失效。
方案：避免长期暴露于酸性/碱性物质及高温环境；定期检查外壳结构完整性；极端工况下优先选用金属外壳替代型号。
5. 键控不匹配或对准偏差
问题：键控代码A与配对连接器未对齐或错误匹配，导致插入困难或连接不稳定。
方案：安装前校验公/母端键控代码一致性；使用专用对准夹具辅助定位；确保连接器垂直插入至卡扣锁定状态。
