泰科TE 2359322-1连接器中文手册_现货采购_配套型号指南
泰科2359322-1是一款专为同轴电缆设计的信号传输用连接器，属于公端子护套型缆到缆连接系统。该连接器采用单排双位结构，中心间距为8mm，支持800V电压架构，工作温度范围覆盖-40°C至125°C严苛环境。其180°出线角度及电缆自由悬挂式安装设计便于空间受限场景部署，端子通过压接端接并自带锁定机构（端子上锁定），确保电气稳定性。作为符合工业标准的组件，其乌黑色壳体与.5mm接合插针直径适用于要求可靠信号传输的电子设备应用场景。
一、2359322-1中文手册
| 分类 | 详情 |
|---|---|

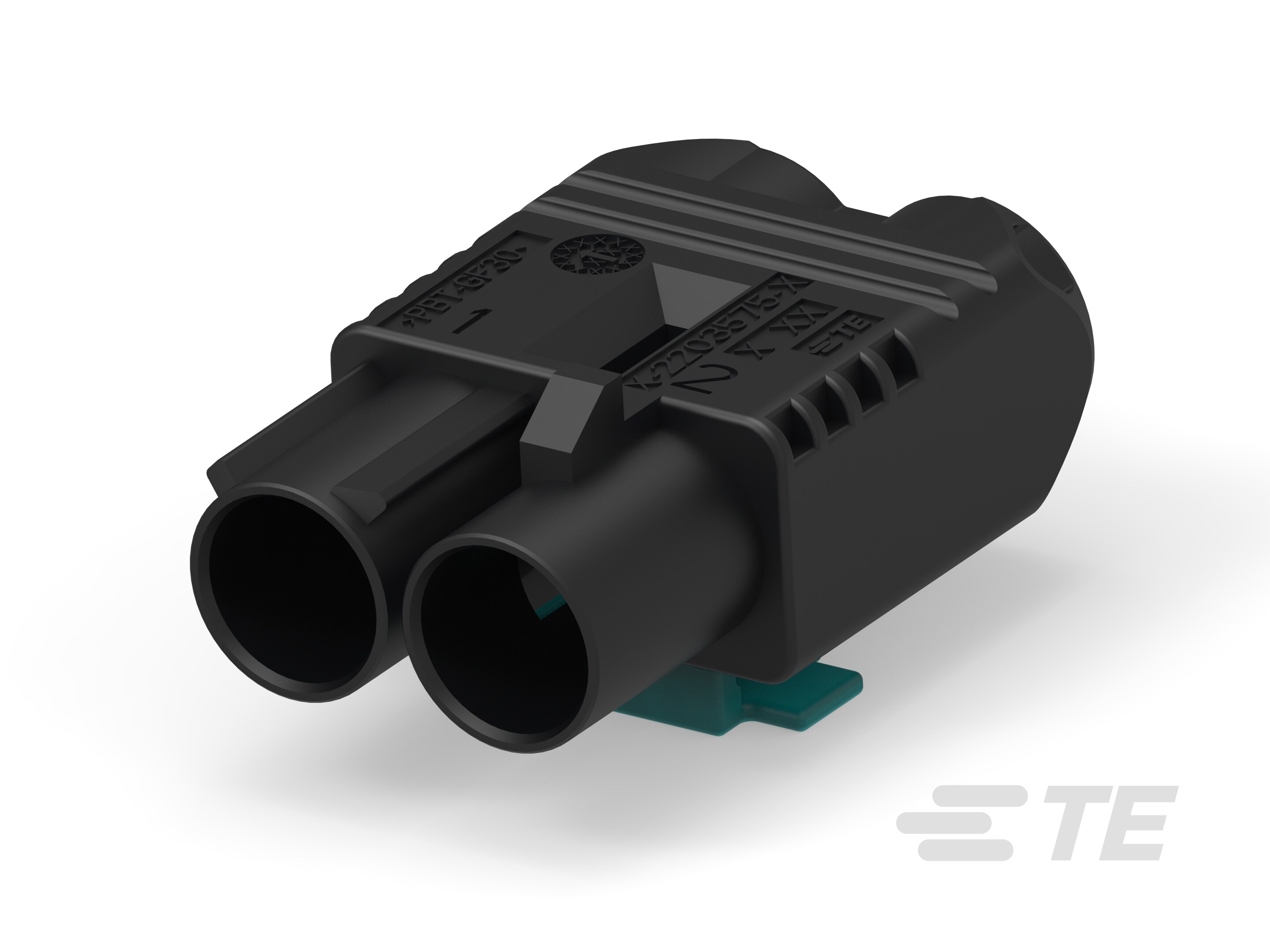

| 产品图 |  |
| 产品型号 | 2359322-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 接合插针直径 | .5mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2359322-1现货 |
| 原厂手册 | 2359322-1数据手册.PDF |
二、2359322-1配套型号
| 配套型号 | 产品图 |
|---|---|

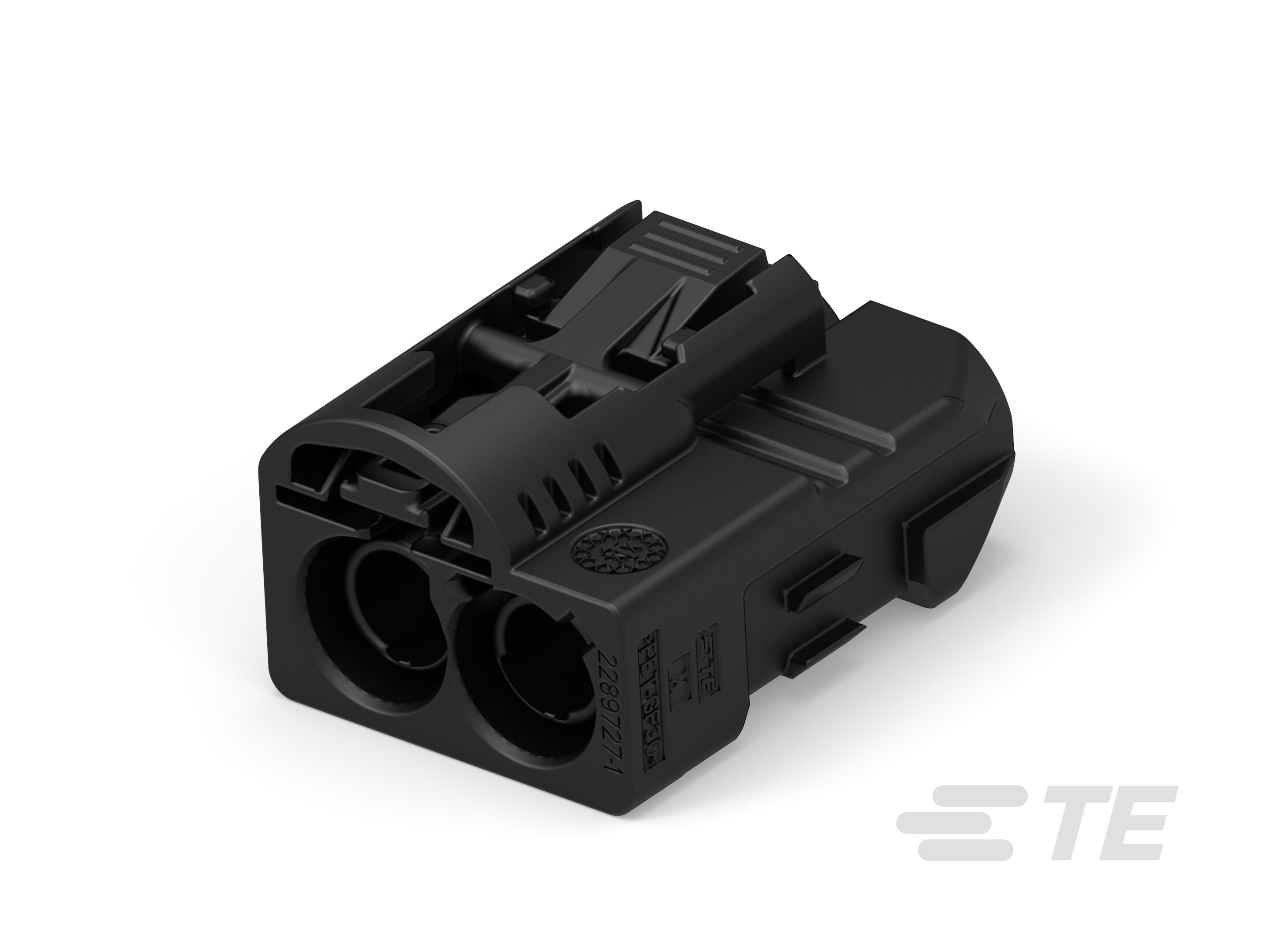

| 2289727-1 |  |
| 更多配套型号查询 | 2359322-1配套型号大全 |
三、2359322-1适用领域
泰科2359322-1连接器以其紧凑结构、高温适应性及特定电气性能，适用于以下专业领域：
1. 工业自动化控制
2位单行布局（8mm间距）与180°出线角度适配紧凑设备布线，-40℃至125℃宽温域承受电机驱动单元周边高温环境，压接端接确保高振动场景下的机械稳定性。
2. 汽车电子线束系统
键控代码A机制防止车载ECU接口误插，800V耐压架构满足混动车型高压线束要求，同轴线缆适配性支持射频信号传输（如天线模块）。
3. 医疗监测设备
1A小电流信号传输精度保障生理参数采集可靠性，全温域兼容性适应消毒柜至低温储存设备环境切换，乌黑色外壳便于设备内部线缆管理。
4. 精密仪器内部连接
自由悬挂安装方式简化仪器柜内线缆排布，0.5mm对接插针直径实现高精度微电流电路连接，符合信号级(Signal)传输的电气稳定性需求。
该连接器通过键控防误插、宽温域耐受及紧凑型结构设计，为高可靠性要求的信号传输场景提供标准化解决方案，乌黑色壳体增强工业设备内部的辨识度。
四、2359322-1常见问题与解决方案
1. 安装稳定性不足
问题：采用自由悬挂式电缆安装结构，无固定支撑点，在振动或外力作用下易位移或脱落。
方案：在电缆端增加应力消除卡扣或绑带，确保受力点均匀分布；重型应用场景增设支架辅助固定。
2. 信号传输波动
问题：同轴电缆连接（产品资料标注电缆类型为同轴）时，因母端子压接高度偏差（＞±0.2mm）或氧化导致接触电阻异常，影响1A电流下的信号完整性。
方案：严格按±0.2~0.5mm公差范围控制压接工艺；采用防氧化接触膏并定期用专用清洁工具维护端子。
3. 环境适应性风险
问题：尼龙6/6材质外壳在超过125℃工作温度（产品资料标注最大值）或化学腐蚀环境中易变形老化。
方案：避免暴露于强酸/碱环境；持续高温工况改用金属外壳兼容型号；每季度例行检查壳体结构完整性。
4. 接口对准失效
问题：键控代码A（产品资料标注）未与公端匹配或插针（Φ0.5mm）未精确对准，引发物理连接中断。
方案：对接前双重校验键控代码；使用导向夹具辅助Φ0.5mm插针定位，确保180°出线角度下的轴向对齐。
