泰科TE 2368003-1连接器中文手册_现货采购_配套型号指南
泰科2368003-1连接器是一款缆到缆系统的母端子护套，专为电线与电缆端接设计。其结构为单行单位（1行1位），具备180度出线角度，支持压接线缆端接方法并采用自由悬挂安装方式。壳体呈乌黑色，工作温度范围为-40°C至105°C，适用于工业环境，但无密封、屏蔽或位置锁定功能。该型号适合电缆连接应用，注重基础接线稳定性和温度适应性。
一、2368003-1中文手册
| 分类 | 详情 |
|---|---|

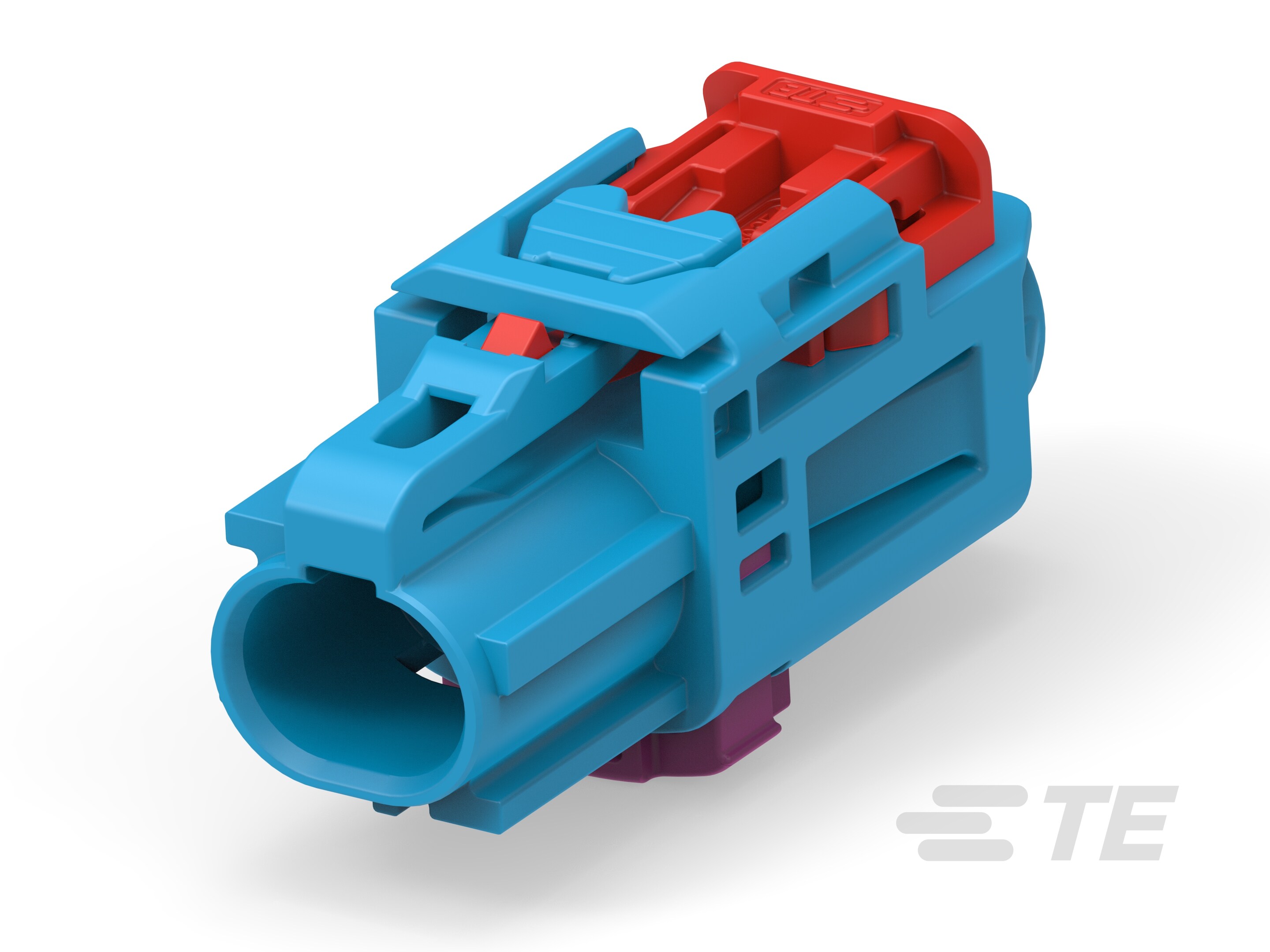

| 产品图 |  |
| 产品型号 | 2368003-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2368003-1现货 |
| 原厂手册 | 2368003-1数据手册.PDF |
二、2368003-1配套型号

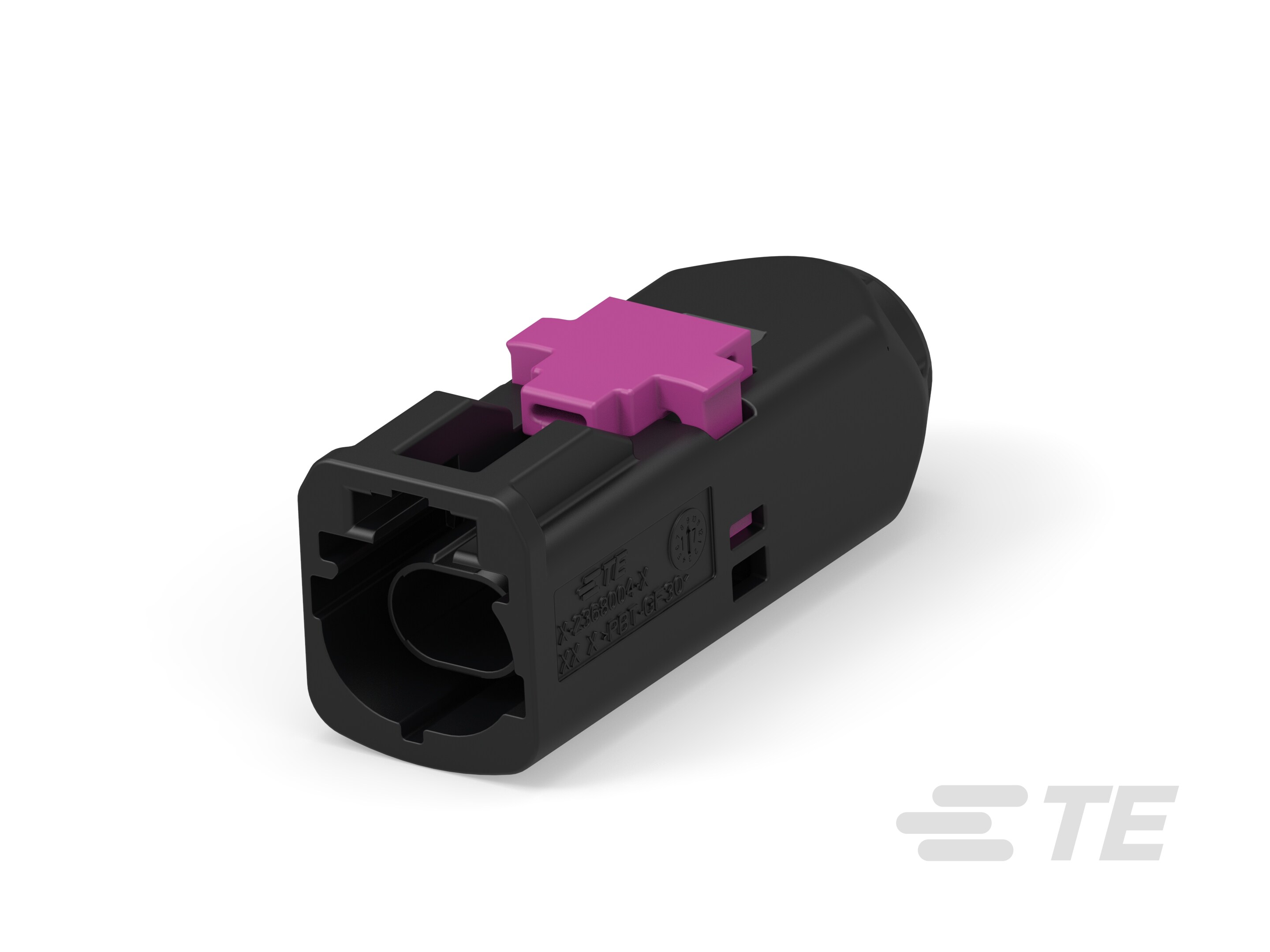

| 配套型号 | 产品图 |
|---|---|
| 2368022-3 |  |
| 2368022-1 |  |
| 1-2368022-4 |  |
| 更多配套型号查询 | 2368003-1配套型号大全 |
三、2368003-1适用领域
泰科2368003-1连接器凭借其可靠连接性、宽温适应性及紧凑设计，适用于要求稳定性和耐用性的多个领域：
1. 工业自动化与控制设备：宽工作温度范围（-40°C 至 105°C）和自由悬挂安装方式满足工厂环境振动与温变需求，支持线对线的电缆系统可靠连接，确保机械控制信号传输稳定性。
2. 汽车电子系统：键控代码A与压接端接设计有效防止误插并保障端子可靠性，适用于车载线束、ECU接口等场景，优化电气性能并增强行车安全。
3. 消费电子与家电内部布线：单行单位列（位数1）与180°出线角度简化紧凑空间布局，线到缆连接方式适配家用电器电路板固定连接，提升内部布线效率。
4. 一般工业设备与配电系统：乌黑色壳体耐脏污且易于识别，电缆自由悬挂安装适配控制柜、电源箱等固定应用，支持中等振动环境下的长期使用。
5. 电子制造与组装线：标准化压接技术简化生产流程，兼容多种电线规格，为设备装配提供低成本、高效率的线缆连接方案。
该连接器通过键控对准、宽温操作及灵活安装，在稳定性和空间优化方面确保复杂场景下的持久连接。
四、2368003-1常见问题与解决方案
针对泰科2368003-1连接器（型号为母端子护套、单排1位）的使用特性，结合其技术参数与常见应用场景，总结以下问题及解决方案：
1. 安装松动或脱落
问题：自由悬挂安装设计缺乏固定点，易受外部振动或机械力影响导致位移。
方案：增设应力消除装置（如线缆卡扣或绑带），优化线缆受力分布；支撑结构辅助固定，分散外部应力。
2. 密封防护限制
问题：非密封型设计（资料标明"可密封：否"），污染物可能渗入连接界面。
方案：避免高湿环境（＞80%RH）；若需防护，外部添加绝缘套管或重新选型密封型号。
3. 端子接触失效
问题：母端子压接高度偏差或氧化导致电阻异常（典型端子规格1.2mm）。
方案：严格按公差±0.2~0.5mm压接；专用清洁工具去除氧化层；定期检测接触电阻。
4. 外壳热变形风险
问题：尼龙材质外壳在极限温度（105°C）或化学腐蚀环境下可能变形。
方案：工作温度控制在-40°C~105°C；强酸/碱环境改用金属外壳型号；定期目视检查壳体状态。
5. 键控匹配错误
问题：键控代码"A"与公端未对齐，导致插接失败或电气中断。
方案：插接前确认公/母端键控代码一致性；使用导向柱或定位槽辅助精准对接。
