TE 5-2272788-3 线对板连接器 2位50Ω6GHz高频 现货

泰科5-2272788-3是一款垂直安装的印刷电路板连接器，专为电缆到板（Cable-to-Board）系统设计。其2位单行结构中心间距8mm，主体由PA GF（聚酰胺玻璃纤维）材料制成，端子接触部电镀金以提高信号完整性，外部端子镀锡。电气特性包括50Ω阻抗、800VAC工作电压、最大1A电流及0-6000MHz工作频率范围，适用于信号传输应用。该连接器尺寸为15.5mm（长）×7.5mm（宽）×11.35mm（高），工作温度-40°C至105°C，支持PCB通孔焊接安装，具有极化接合固定能力，并符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准。不可密封且未屏蔽。

一、5-2272788-3中文手册

分类	详情

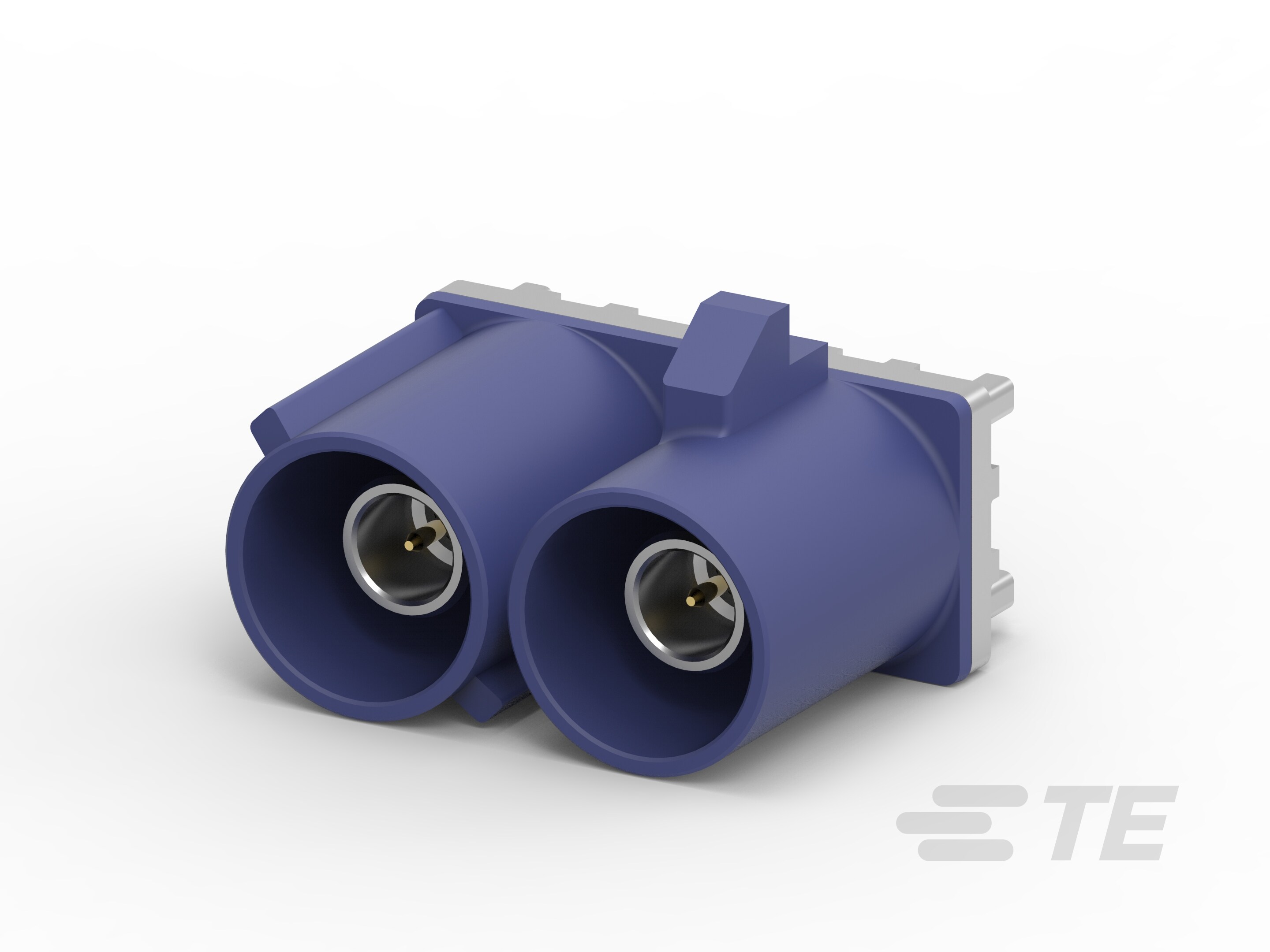

产品图
产品型号	5-2272788-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	225
电介质材料	PCT
采购入口	5-2272788-3现货
原厂手册	5-2272788-3数据手册.PDF

二、5-2272788-3配套型号

三、5-2272788-3适用领域

泰科5-2272788-3连接器凭借其高频性能、耐温特性及精准连接机制，广泛应用于以下领域：

1. 工业自动化与机械控制：尼龙PA GF外壳（耐温-40°C至105°C）及垂直PCB安装设计适应工厂设备的高振动环境，支持传感器信号传输与控制系统的稳定连接，频率范围达6000MHz确保数据实时性。

2. 汽车电子系统：键控代码C与金镀端子对准（插针直径0.51mm）防止误插，符合SAE/USCAR-17标准，适用于车载ECU、线束接口等场景，保障行车安全与信号完整性。

3. 户外能源设备：工作电压800VAC及宽温范围（-40°C至105°C）适配太阳能逆变器、风电机组等场景，信号蓝外壳提升户外环境辨识度，8mm中心间距优化电缆布局。

4. 通信与数据传输：50Ω阻抗及高频支持（0-6000MHz）实现线到板灵活连接，适配路由器、基站内部信号传输，15.5mm产品长度平衡空间效率与抗干扰能力。

5. 紧凑型电子设备：垂直安装固定结构简化PCB内部布线，板支座设计提升稳定连接，适用于消费电子产品内部组件，PA GF材料支持高强度使用场景。

该连接器通过键控机制、应力消除附件及高频性能，确保在复杂环境中实现可靠连接，信号蓝外壳进一步增强工业场景的快速识别。

四、5-2272788-3常见问题与解决方案

泰科5-2272788-3连接器是一款垂直安装的板对板连接器，采用缆到板设计，适用于信号传输应用。其核心规格包括工作频率0-6000MHz、额定工作电压800VAC、端子电流1A最大、温度范围-40°C至105°C。由于主体材料为尼龙增强塑料（PA GF），端子接触部采用金电镀，这类连接器在特定环境下可能面临运行隐患。以下基于产品特性和通用工程实践，列出常见问题与配套解决方案。内容采用结构化样式呈现，便于快速定位问题。

1. 安装松动或脱落

问题：作为垂直安装的焊尾固定类型，缺乏侧向支撑点，在振动或外力作用下容易导致焊接点脱落，影响连接稳定性。

方案：增设机械支撑附件（如卡扣或绑带），确保焊点受力均匀分散；推荐在高温环境（>85°C）下增加散热结构加固安装基板。

2. 密封性不足

问题：该型号无密封设计，湿度超过80%RH或污染物侵入密封面，易引发信号中断或腐蚀风险。

方案：控制应用环境湿度（建议≤70%RH），安装时加装外部硅胶密封圈；定期清洁触点区域，避免污染物积累。

3. 端子接触不良

问题：端子插针直径为0.51mm，采用金电镀层；压接不当或长期氧化可增加接触电阻（标准阻抗50Ω），导致信号失真或连接失效。

方案：按压接公差±0.2mm操作，使用专用清洁工具去除氧化层；若电流超出1A限值，需更换端子或选择更高评级型号。

4. 外壳变形或腐蚀

问题：尼龙增强塑料外壳在高温（接近105°C极限）或化学腐蚀（如强酸/碱）环境下，易发生软化或裂纹，降低机械强度。

方案：避免暴露于腐蚀性介质；在高温工况（如>90°C）改用金属外壳兼容型号；实施定期目视检查，确保外壳完整性。

5. 键控错位或对准偏差

问题：键控代码C未与公端匹配时，端子插针对准误差（中心间距8mm）可能导致连接不稳定或接触不充分。

方案：安装前严格核对键控代码顺序；使用校准工具辅助定位，确保插针精准对接；在密集布线环境下预留调节空间。
